CA6140车床用居中定位套结构

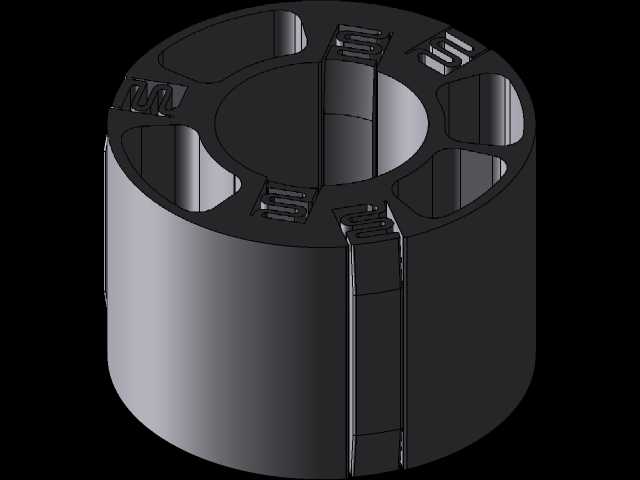

　　在普通车床的轴类、套类零件加工工序里，工件的同轴度定位一直是影响加工精度的核心环节，这款适配CA6140车床的居中定位结构，正是针对常规三爪卡盘装夹短坯料时容易出现的装夹偏心、找正耗时久的痛点设计的配套工装零件。从结构形态来看，该零件整体为空心圆柱结构，内孔为整圆通孔，用于穿过待加工棒料或者与车床主轴的定位轴段配合，外圆柱面为精加工基准面，可直接与卡盘卡爪的夹持面贴合，保证装夹时的径向定位精度。零件上端面均匀分布了六组带卡槽的凸台结构，这些卡槽并非装饰结构，而是用于嵌入弹性定位卡爪，当工件穿入内孔后，六组卡爪在卡槽的导向下同步沿径向收拢，能够自动将工件轴线与主轴轴线重合，省去了人工打表找正的步骤，在批量加工小尺寸轴套类零件时，

　　能将单件装夹找正时间压缩七成以上。设计阶段首先考虑的是CA6140车床主轴前端的安装边界，该零件的外圆直径适配三爪自定心卡盘的常规夹持范围，内孔直径覆盖了CA6140车床常用的棒料加工直径区间，轴向高度控制在卡爪最大夹持行程以内，不会出现装夹时卡爪行程不足无法夹紧的问题。上端面的凸台采用了等角度均布设计，相邻凸台之间的镂空槽一方面是为了给卡爪的径向移动留出避让空间，另一方面能够减少零件整体重量，降低主轴高速旋转时的动平衡负载，避免因为工装自重过大导致主轴轴承额外磨损。卡槽的截面设计为矩形导向槽，槽宽与配套弹性卡爪的导向段采用小间隙配合，保证卡爪径向移动时不会出现偏斜，确保六个卡爪的收拢行程一致，实现真正的自动居中定位。

　　实际加工场景中，这类居中定位套多用于CA6140车床的二次装夹工序，比如已经完成一端加工的轴类零件，需要掉头车削另一端时，直接将零件穿过该定位套的内孔，依靠端面卡槽内的弹性卡爪抱紧工件外圆，再用卡盘夹紧定位套的外圆，就能保证工件两端的同轴度要求，相比传统的打表找正方式，重复定位精度能稳定控制在0.02mm以内，完全满足普通车床的精加工精度要求。零件的壁厚设计经过了刚度校核，在卡盘最大夹紧力作用下，内孔的变形量控制在0.01mm以内，不会因为夹紧力导致内孔失圆影响定位精度，同时壁厚也没有过度冗余，避免不必要的材料浪费。凸台根部做了小圆角过渡处理，避免热处理或者受力时出现应力集中开裂的问题，延长工装的使用寿命。在实际车间使用场景里，

　　这类居中定位结构还可以根据加工工件的直径更换不同内孔尺寸的配套衬套，无需更换整个定位套本体，进一步降低工装成本，适配更多规格的零件加工需求。需要注意的是，该定位套安装时需要先将自身的外圆与端面在车床上一次装夹精加工完成，保证内孔与外圆的同轴度、端面与内孔轴线的垂直度满足工装精度要求，才能发挥出自动居中的定位效果，安装时要将定位套的端面紧贴卡盘的定位端面，避免出现倾斜导致定位误差。
