乘用车辐条式轮毂配套橡胶轮胎总成结构

　　在乘用车行走系统的部件选型与结构匹配工作中，车轮总成是直接关联行驶平顺性、操控稳定性与外观辨识度的核心部件，这套辐条式轮毂搭配橡胶轮胎的结构，主要面向民用小型乘用车的非量产改装场景与整车开发阶段的结构验证环节，可直接用于底盘行走系统的装配干涉校验、轮腔空间匹配校核工作。从实际装车的应用场景来看，这类大尺寸辐条轮毂搭配低扁平比轮胎的组合，多用于紧凑型家用轿车的外观升级，也可作为低速电动乘用车的行走部件配套方案，日常行驶过程中需要承担整车垂直载荷、传递驱动与制动扭矩，同时还要缓冲路面颠簸带来的瞬时冲击，对结构强度与装配精度的要求远高于外观装饰类部件。

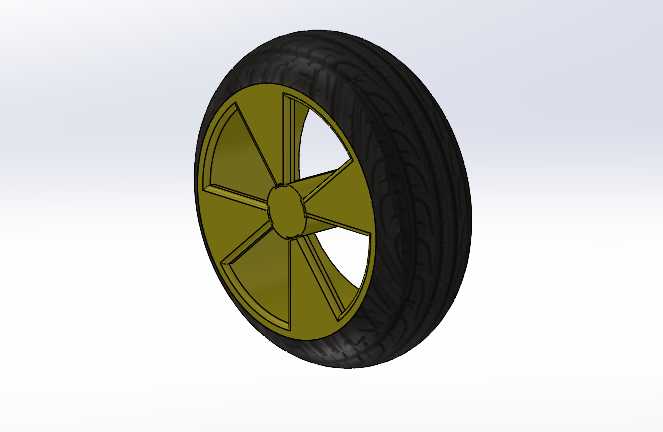

　　设计过程中首先要明确安装边界的约束条件，轮毂的中心孔直径需要与车辆半轴的轴头尺寸完全匹配，PCD节圆直径要对应轮毂螺栓的分布位置，偏距参数需要保证轮胎装车后不会超出轮眉边界，也不会在转向过程中与减震器、翼子板内衬发生运动干涉。这套结构的轮毂采用六辐条对称布局，辐条之间预留了大尺寸镂空区域，除了满足个性化的外观需求，更重要的是能够在行驶过程中为刹车系统提供足够的通风空间，避免长时间制动后刹车盘温度过高引发制动力衰减，同时镂空结构也能有效降低轮毂自身的转动惯量，减少起步与制动过程中的动力损耗，提升动力响应速度。轮毂的轮辋部分采用标准的深槽式结构，与轮胎胎圈的配合位置设计了连续的凸峰结构，能够保证轮胎充气后胎圈与轮辋紧密贴合，即使在胎压异常的情况下也能避免轮胎脱圈的风险，提升高速行驶的安全性。

　　配套的橡胶轮胎采用常规的民用子午线轮胎结构，胎面设计了连续的纵向排水沟槽与横向细碎花纹块，纵向沟槽主要用于湿滑路面行驶时快速排出胎面与路面之间的积水，避免水滑现象影响抓地力，横向花纹块则可以提升车辆起步与制动时的纵向抓地性能，同时兼顾日常行驶的静音表现。轮胎的胎侧设计了标准的厚度层级，既能够缓冲路面颠簸带来的冲击，也能避免日常行驶中胎侧被路肩剐蹭出现破损。在三维建模过程中，轮胎的花纹细节做了适度简化，既保留了胎面花纹的核心结构特征，能够满足外观展示与装配校验的需求，也不会因为过多的细碎曲面导致模型数据量过大，影响整车装配时的运算效率。

　　从装配逻辑来看，轮毂与轮胎的配合属于过盈配合，实际装配时需要借助专用设备将轮胎胎圈压入轮辋的安装槽内，建模过程中严格按照轮胎与轮辋的标准配合尺寸设定公差，胎圈与轮辋配合面的尺寸偏差控制在合理范围内，既能够模拟实际装配的过盈量，也不会出现模型装配时的面穿插问题。轮毂的中心定位面与半轴轴头的贴合面设计了足够的接触面积，能够保证车轮安装后的同轴度，避免高速行驶时出现车轮抖动的问题。螺栓孔的位置采用对称分布设计，每个螺栓孔周围都做了局部加厚处理，能够分散螺栓紧固时的压应力，避免长期使用后螺栓孔周围出现应力集中导致的轮毂开裂问题。

　　在实际的工程验证环节，这套模型可以直接导入整车动力学仿真环境中，用于模拟不同载荷工况下车轮的变形量，也可以用于轮腔空间的动态校核，验证车辆在最大转向角、最大悬架压缩行程时轮胎与周边部件的安全间隙是否满足设计要求。对于改装场景的应用来说，这套模型能够帮助改装从业者提前预判轮毂装车后的视觉效果，确认偏距、J值等参数是否与车辆匹配，避免配件采购后出现无法安装的问题。轮毂的辐条背面设计了平整的安装平面，能够适配常规的平衡块安装位置，满足轮胎动平衡的操作需求，保证装车后行驶的平顺性。轮胎的内部轮廓按照标准的充气后形态建模，能够准确反映轮胎充气后的外廓尺寸，为轮拱空间的设计提供准确的参考依据。
