比亚迪车载交流充电接口连接结构

　　该充电连接结构主要适配比亚迪宋、宋PLUS等量产乘用新能源车型的车载交流充电场景，作为车端充电交互的核心承载部件，承担着交流电能传输、充电状态反馈、连接锁止防护的核心功能，是新能源汽车补能链路中衔接外部充电枪与车载充电机的关键接口载体。从实际装车应用来看，该部件安装于车身侧围的充电口舱内，日常使用中需反复承受充电枪的插拔作用力，同时要应对户外环境下的温湿度变化、粉尘冲刷、轻微外力磕碰等工况，因此结构设计上兼顾了操作便利性与环境耐受性。

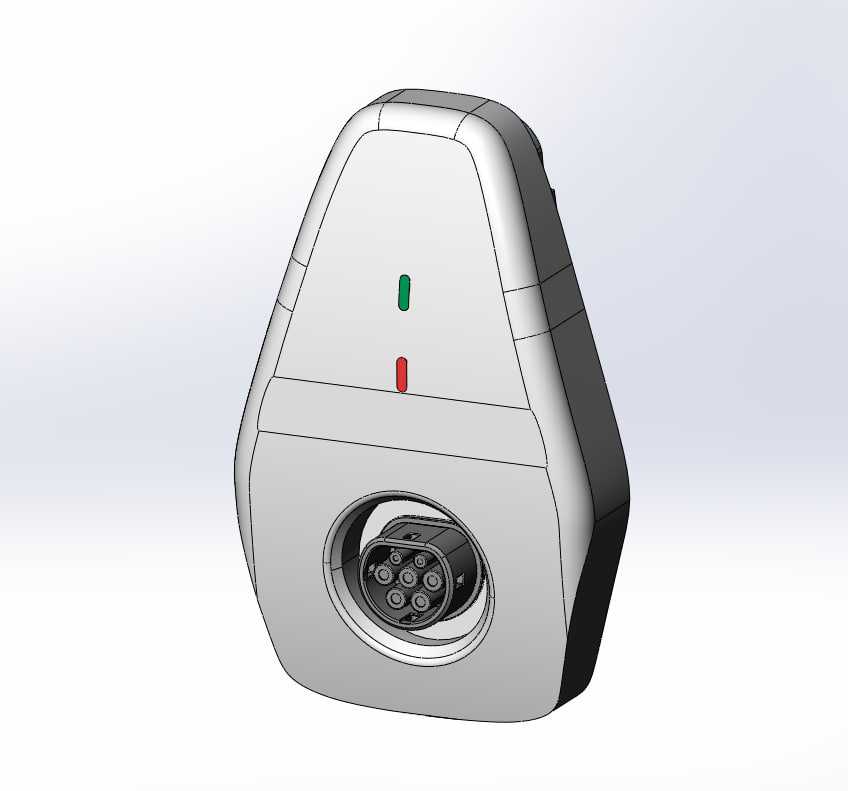

　　从功能特性层面拆解，该结构正面设置的两个状态指示灯分别对应充电就绪与充电故障两种核心状态，绿色指示灯点亮代表连接正常、充电回路导通可进入补能流程，红色指示灯点亮代表连接异常、回路存在故障需排查接插状态，这种直观的状态反馈设计可降低用户操作的学习成本，无需进入车内查看中控屏即可快速判断充电连接状态。中部的接插腔体为七芯交流接口布局，完全符合国标交流充电接口的芯位定义，分别对应交流火线、零线、地线、充电确认、连接确认、控制导引等功能回路，芯体周边设置的环形凸台结构可在充电枪插入后形成贴合面，配合充电枪端的密封胶圈实现IP54级别的防尘防水防护，避免雨天充电或高压洗车时水汽进入接插腔体引发短路风险。

　　设计思路上，整体采用类水滴形的非对称轮廓，上窄下宽的造型既贴合车身侧围充电口舱的曲面造型趋势，减少安装时的空间占用，也能通过轮廓的非对称性实现防呆设计，避免充电枪插入时出现方向错位。外壳采用分体式扣合结构，前后壳通过卡扣加超声焊接的方式实现固定，内部预留了充足的走线空间与电路板安装位，可容纳指示灯驱动电路、连接状态检测电路的PCB板，同时内部设置的多道加强筋可提升外壳的结构强度，在承受1000N的侧向插拔冲击力时不会出现壳体开裂或变形。接插腔体内部的铜芯端子采用镀银处理，降低接触电阻的同时提升抗氧化能力，每个端子尾部都设置了压线片与防水密封圈，线束接入后可通过尾部的格兰头实现线束端的密封固定，避免拉扯线束时端子出现松脱。

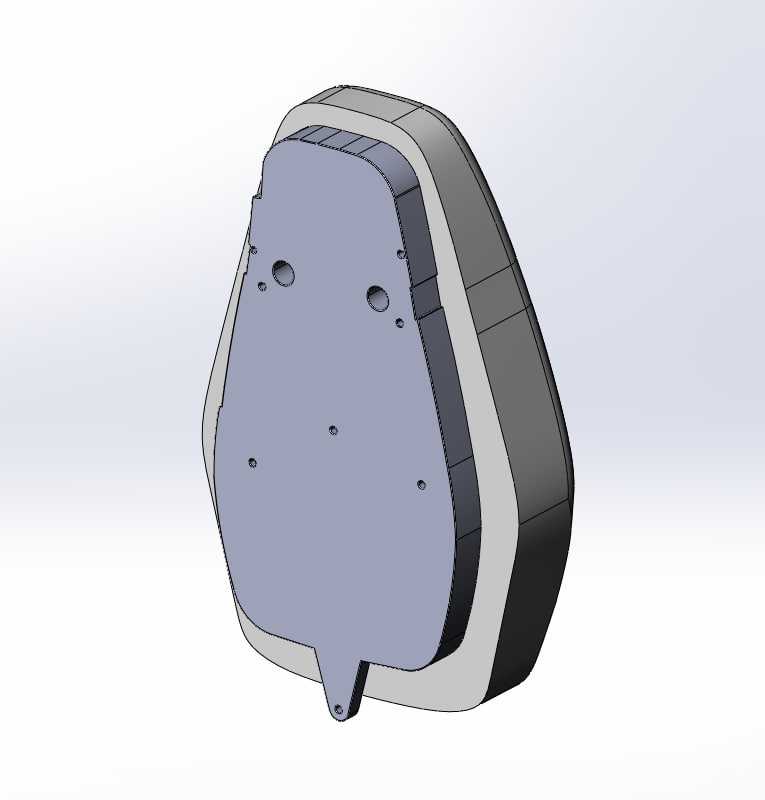

　　从安装边界与尺寸匹配角度来看，该结构背部设置了三个呈三角形分布的安装固定柱，固定柱的孔位间距与车身侧围充电口安装位的螺柱位置完全匹配，安装时通过三颗M6的法兰螺母即可完成固定，安装后结构正面与车身外板的间隙控制在1.5mm以内，与充电口舱门的闭合轨迹无干涉。整体外轮廓的最大宽度为186mm，最大高度为224mm，最大厚度为112mm，安装时需保证接插腔体的中心轴线与地面呈水平状态，偏差角度不超过3°，避免充电枪插入后出现单边受力导致的端子磨损加剧。接插腔体的深度为42mm，可完全容纳国标交流充电枪的插接头，插入后锁止卡扣可与腔体内部的锁止槽完全卡合，正常拉扯充电枪线缆时不会出现松脱问题，只有触发充电枪上的解锁按键后才可顺利拔出。

　　在实际结构验证环节，该结构需通过5000次插拔寿命测试，测试后端子的接触电阻不超过0.5mΩ，指示灯的点亮逻辑无异常，外壳无明显磨损变形；同时需通过-40℃到85℃的高低温循环测试，测试后壳体无开裂、密封性能无下降，电路功能正常。针对日常使用中可能出现的误操作场景，结构边缘全部做了R3以上的圆角处理，避免用户插拔充电枪时被棱角划伤，外壳表面采用细晒纹处理，减少指纹残留与日常划痕的显现，长期使用后仍能保持较好的外观状态。
