深沟球滚动轴承三维结构设计

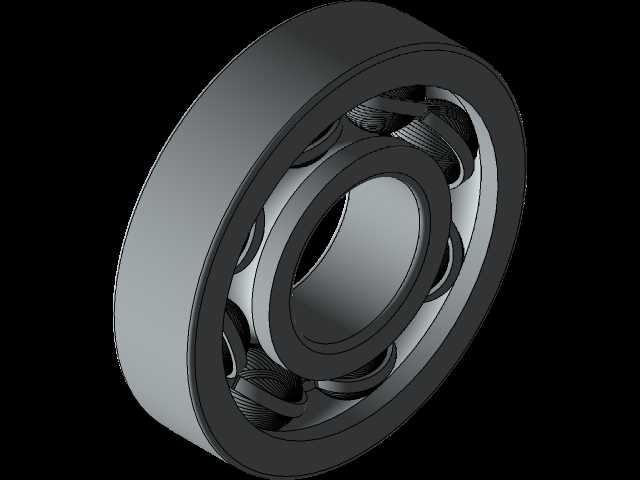

　　在各类旋转传动机构的设计选型过程中，滚动轴承是应用覆盖范围极广的核心支撑部件，本次建模的深沟球轴承结构，主要承担旋转轴的径向载荷，同时可适配一定比例的轴向载荷，广泛应用在机床主轴、电机输出端、输送机辊筒、泵类传动轴、减速器输入输出轴等场景中，是机械传动系统里不可或缺的基础零部件。从实际工程使用的角度来看，这类轴承的核心作用是约束轴类零件的径向与轴向窜动，将轴运转过程中的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的能量损耗与零件磨损速率，延长整套传动机构的维护周期与使用寿命。

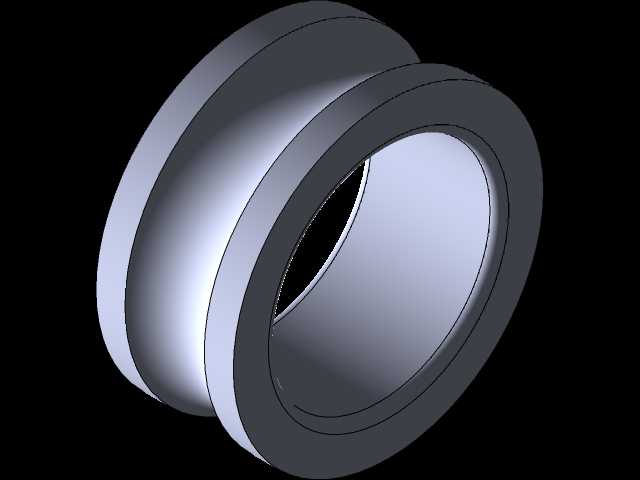

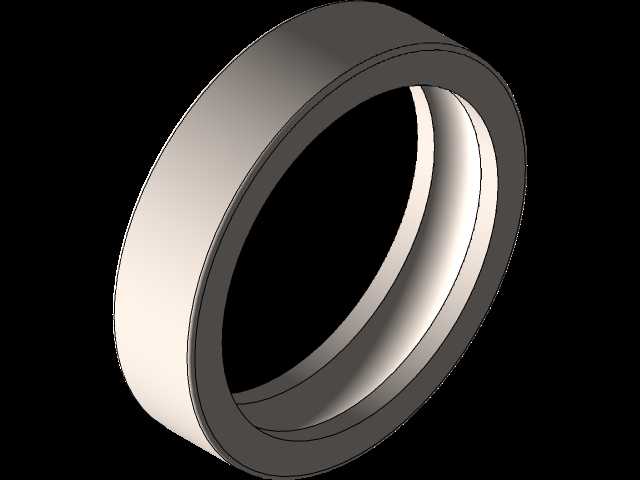

　　建模过程中首先需要明确各部件的配合边界，轴承的内圈与轴颈采用过盈配合，安装时需通过热装或者压装的方式保证内圈与轴同步旋转，不存在相对滑动；外圈与轴承座孔采用过渡配合，可根据实际使用场景的载荷特性调整配合公差，若需要外圈具备一定的游动能力来补偿轴的热伸长量，可适当放大外圈与座孔的配合间隙。结构组成上，整套轴承分为内圈、外圈、滚动钢球、保持架四个核心部分，内圈的外圆柱面与外圈的内圆柱面都加工有对应曲率的滚道，滚道的曲率半径略大于钢球的半径，保证钢球在滚道内可以顺畅滚动的同时，具备足够的接触面积来分散接触应力，避免局部应力集中导致的滚道点蚀、剥落失效。

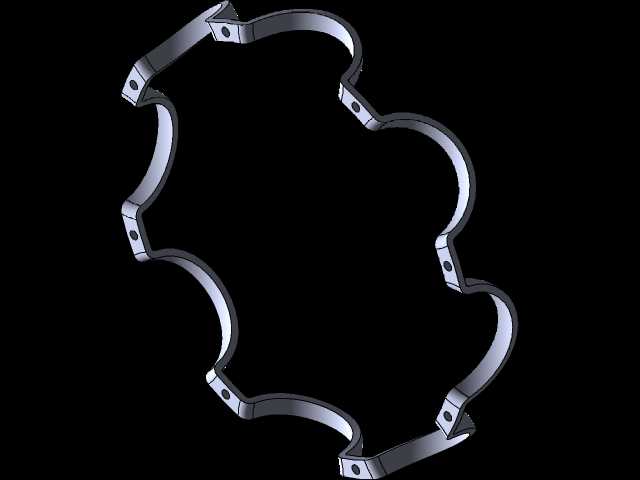

　　保持架的设计是建模过程中需要重点考量的部分，本次建模采用的是浪形冲压保持架结构，兜孔的尺寸略大于钢球直径，既可以将钢球均匀分隔在滚道圆周方向，避免钢球之间直接接触产生额外摩擦与磨损，又可以引导钢球在滚道内正常运转，同时留存足够的润滑脂存储空间。在实际装配场景中，这类深沟球轴承的安装需要严格控制同轴度误差，若内圈与外圈的倾斜角度超过允许范围，会导致钢球与滚道的接触应力分布不均，大幅缩短轴承的使用寿命，严重时甚至会出现保持架断裂、钢球卡滞的故障。

　　从外形尺寸的设计逻辑来看，这类轴承的尺寸参数遵循通用的标准系列，内径、外径、宽度的尺寸公差都有严格的标准约束，保证不同厂家生产的同型号轴承具备完全的互换性，设备维护时可以直接替换同型号产品，不需要对安装位进行二次加工。建模时还原了滚道的修缘细节，在滚道的两侧边缘做了微小的倒角处理，一方面可以避免安装过程中锐边划伤轴颈或者座孔，另一方面可以降低边缘应力集中的风险，当轴存在微小挠曲变形时，避免滚道边缘与钢球发生硬接触。

　　在实际工况适配中，这类轴承可以适配较高的转速工况，搭配脂润滑时可以满足常规转速下的长期运转需求，若应用在高速主轴场景中，可搭配油雾润滑或者油气润滑方式，进一步降低滚动体与滚道之间的摩擦温升。密封结构的选配可根据使用场景调整，若应用在粉尘较多的矿山、建材加工场景中，可在轴承两侧加装橡胶密封圈或者防尘盖，避免外界粉尘、杂质进入滚道内部，同时防止内部润滑脂泄漏；若应用在清洁度较高、有持续润滑供给的机床主轴箱、减速器内部场景中，可选用开式无密封结构，降低密封件带来的额外摩擦阻力。

　　建模过程中对各部件的装配间隙做了还原，钢球与滚道之间的径向游隙根据应用场景的不同分为不同组别，常规工况下选用标准组游隙即可，若应用在高温工况、轴与座孔温差较大的场景中，需要选用较大游隙组别，避免热膨胀导致游隙消失，出现轴承抱死故障；若应用在对旋转精度要求较高的精密主轴场景中，可选用较小游隙组别，提升轴的旋转精度，降低运转过程中的径向跳动量。在轴承的安装拆卸环节，需要注意作用力的施加位置，安装内圈时只能对内圈端面施加压力，安装外圈时只能对外圈端面施加压力，禁止通过滚动体传递安装压力，否则会造成滚道压痕、钢球变形，直接导致轴承报废。
