带法兰安装位的方形凹腔冲压成型件

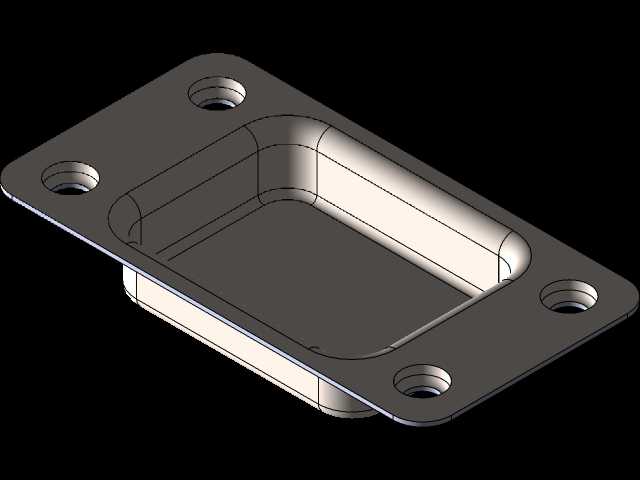

　　该冲压件属于典型的钣金拉深成型构件，核心结构为带圆角过渡的方形凹腔，外围延伸出带四个安装通孔的法兰边，整体采用金属板材经下料、冲孔、弯曲、拉深多道冲压工序一体成型，无额外拼接焊缝，结构一致性强。从实际应用场景来看，这类构件常作为小型设备的嵌入式安装座、电气元件的防护容纳盒、或是气动回路中的阀岛安装基座使用，凹腔部分可容纳对应功能部件，外围法兰边直接贴合设备面板完成固定，无需额外设计转接支架，能有效缩减装配环节的零件数量。

　　设计层面上，凹腔的所有转角均采用大圆弧过渡处理，避免了冲压过程中应力集中导致的板材拉裂问题，同时也能消除安装使用时的锐边割手隐患；法兰边上的四个安装孔采用沉孔结构设计，装配后螺丝头部可完全没入孔内，不会突出法兰表面，保证安装面贴合平整，不会出现因螺丝凸起导致的装配间隙。凹腔的侧壁设置有微小的拔模斜度，既方便冲压成型后工件从模具中脱出，也能在容纳对应部件时起到导向作用，降低部件装入时的对位难度。

　　从安装边界来看，法兰边的外轮廓尺寸决定了该构件的最小安装开孔尺寸，设计时需保证设备面板的开孔尺寸略小于法兰外轮廓、略大于凹腔的外轮廓尺寸，这样法兰边可完全搭接在面板表面，承受构件及内部安装部件的重量，避免构件从开孔处脱落。四个安装孔的孔位采用对称式分布，孔间距公差控制在冲压工艺可实现的±0.1mm范围内，可直接与标准面板的预制孔位匹配，无需现场二次扩孔调整。凹腔的深度尺寸根据容纳部件的最大高度设定，成型后凹腔底部的平面度控制在合理范围内，保证内部安装的部件不会出现倾斜偏移。

　　工艺实现上，该构件的成型工序排布遵循冲压加工的基本逻辑：首先通过下料工序获得外形略大于法兰轮廓的坯料，随后在坯料上预冲四个安装孔的定位中心孔，再通过拉深模具完成方形凹腔的成型，拉深过程中严格控制压边力，避免法兰边出现起皱缺陷；拉深完成后再对四个安装孔进行精冲，保证孔位精度与沉孔深度，最后通过切边工序去除法兰边外围的多余料边，完成整体成型。成型后的构件边缘均做了去毛刺处理，不会在装配过程中划伤操作人员或是配套的线缆、密封件。

　　在实际设备选型适配时，需要重点核对凹腔的内部净尺寸与待容纳部件的外形尺寸匹配度，预留合理的装配间隙，同时确认法兰边的厚度是否满足安装后的承重要求，若内部安装的部件重量较大，可适当增加板材厚度，或是在法兰边背面增加加强筋结构，避免长期使用后法兰边出现变形翘曲，导致安装松动。这类一体冲压成型的构件相比焊接拼接的同类结构，生产效率更高，批量生产时的成本更低，且整体结构强度更优，不存在焊接变形导致的尺寸偏差问题，在中小批量的设备生产中应用十分广泛。
