户用冷热热能计量集成防护箱体

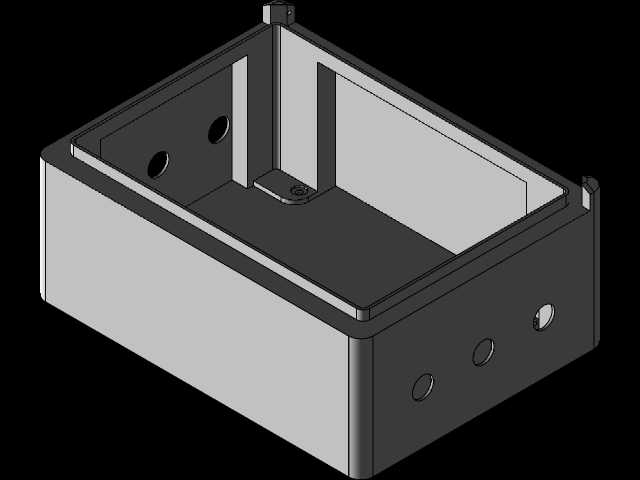

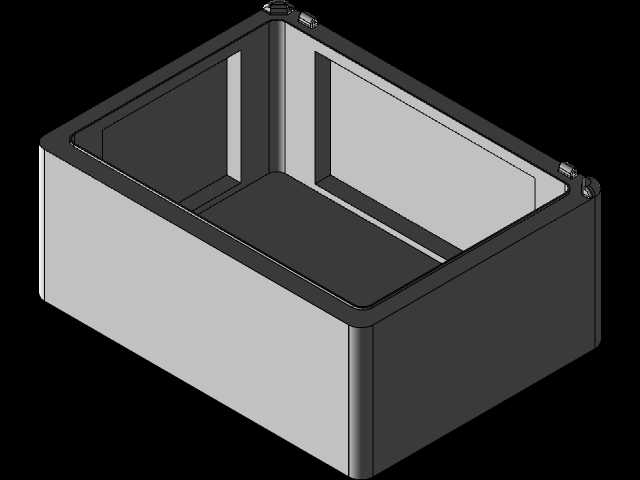

　　做民用能源计量配套结构设计快十年，这类户用多介质计量集成箱的设计逻辑，和工业级计量柜完全是两个思路——首先要解决的是户内安装空间局促的问题，不像工业场站有预留的设备间，这类箱体大多要嵌装在楼道管井、厨卫边角的狭小区域，所以外形轮廓做了规整的直角长方体设计，所有外接管路接口都统一布置在箱体的两个相对侧壁上，横向排布的接口间距严格匹配民用建筑给排水、供暖支管的常规预留间距，安装时不需要额外对管路做大幅度弯折调整，能直接和预埋的管路对接，减少现场施工的管路改造成本。

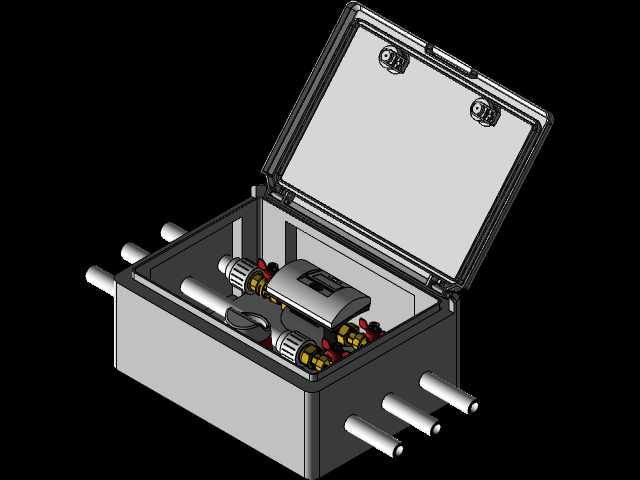

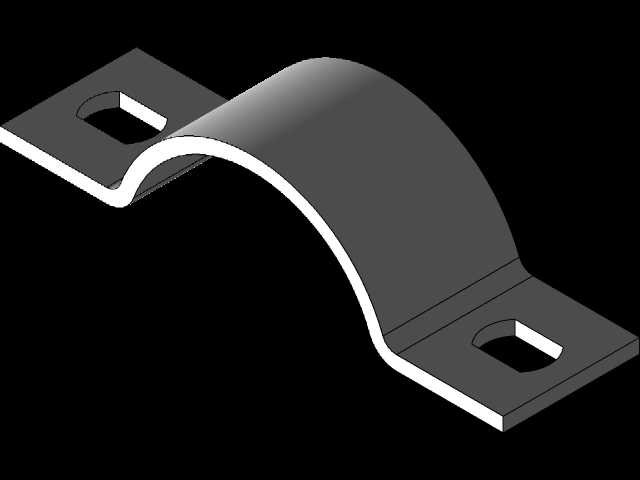

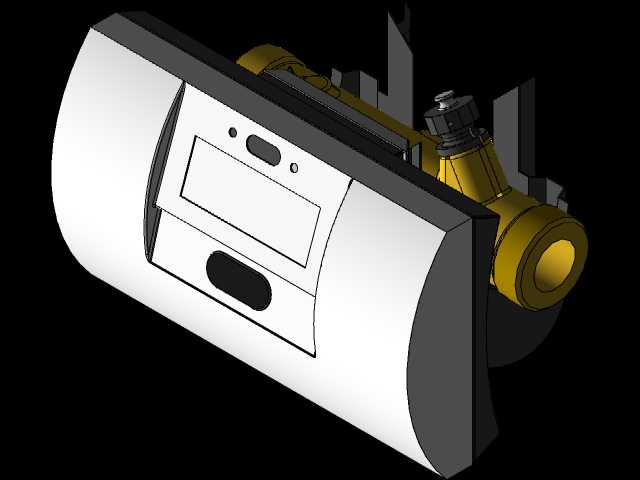

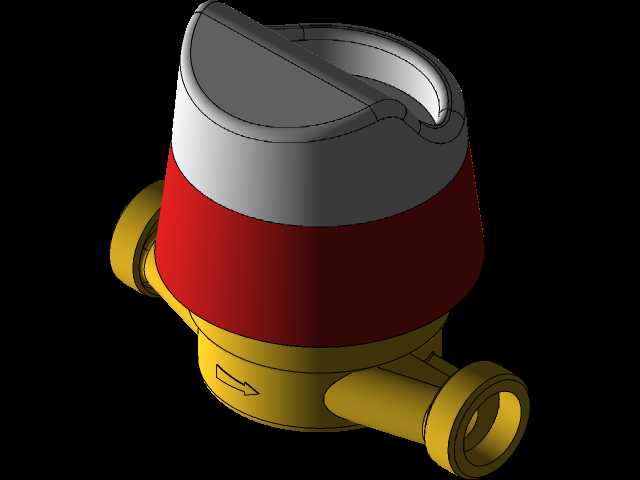

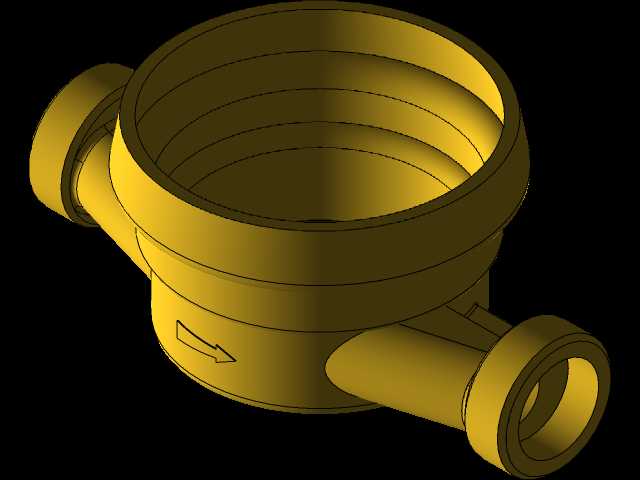

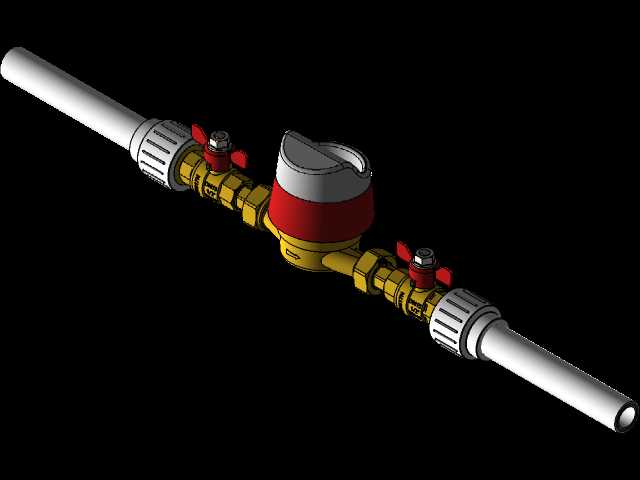

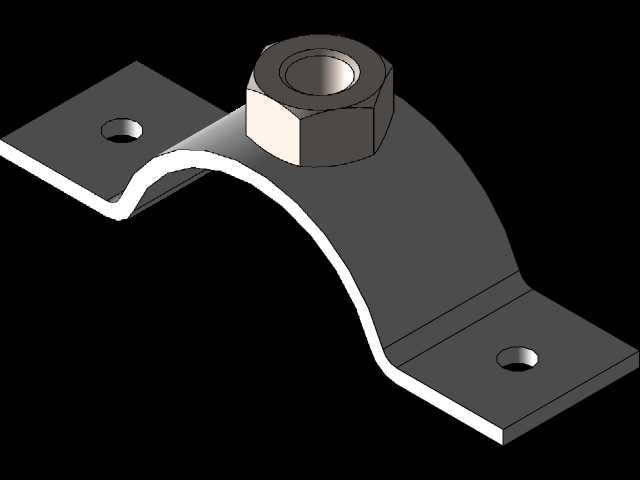

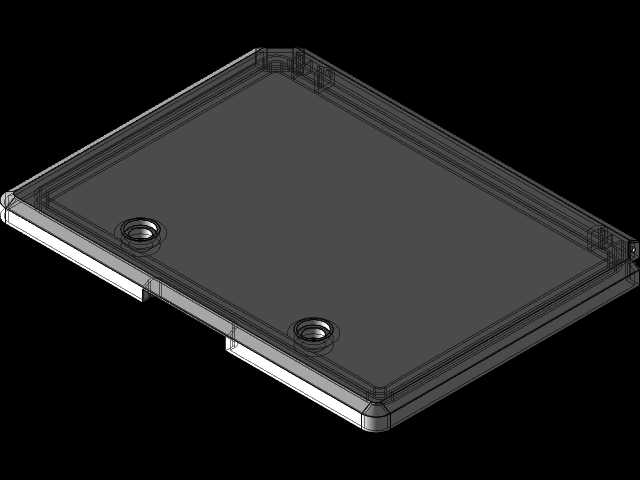

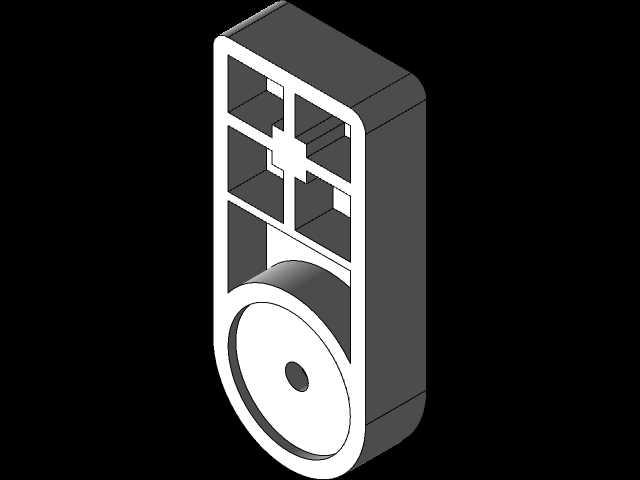

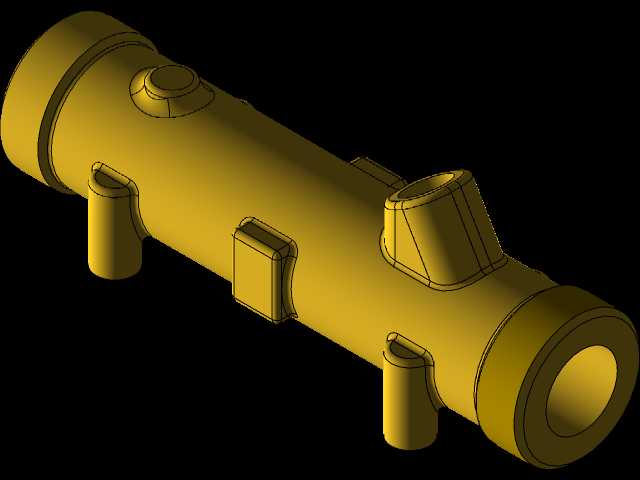

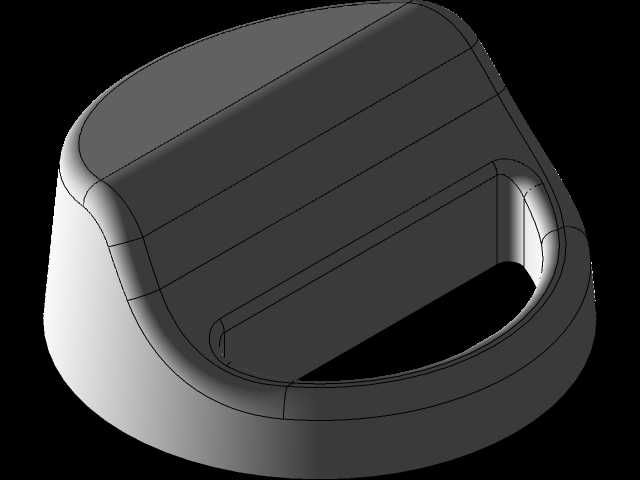

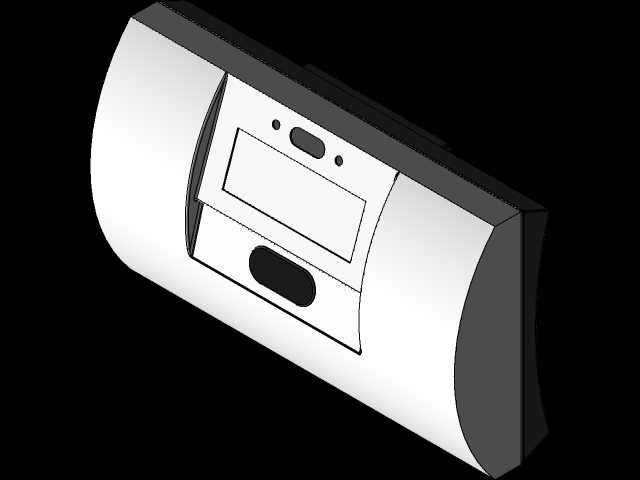

　　从实际使用场景来看，这个箱体要同时容纳冷水管路、热水管路、热能计量表组以及对应的控制阀门，内部的安装支架做了分层错位设计：计量表的安装位抬高布置，避开管路接口的进水直段，保证表具前端有足够的稳流长度，避免管路紊流影响计量精度；下方的阀门操作位预留了足够的手指操作空间，不需要额外配备加长扳手就能完成阀门启闭操作，日常运维不用拆开整个箱盖就能完成常规的开关阀、读表操作。箱盖和箱体的铰接结构做了内置式设计，没有外凸的合页结构，一方面避免安装时和周边墙体、管线产生干涉，另一方面也减少了外力磕碰损坏铰接结构的概率，箱盖内侧做了一圈凸起的密封压边，能阻挡管井内的潮气、灰尘进入箱体内部，避免表具电子元件长期受潮出现故障。

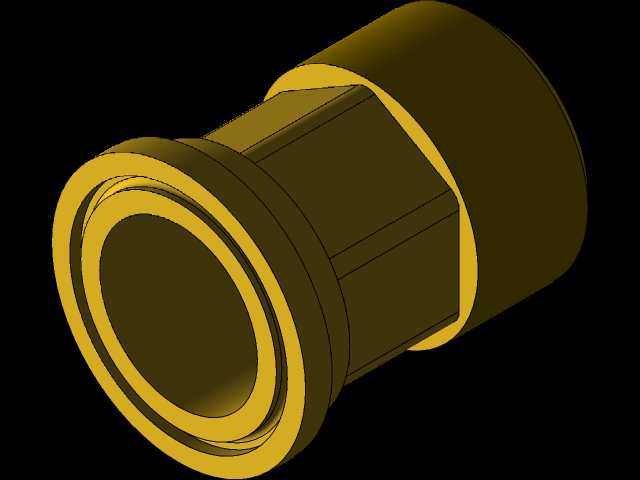

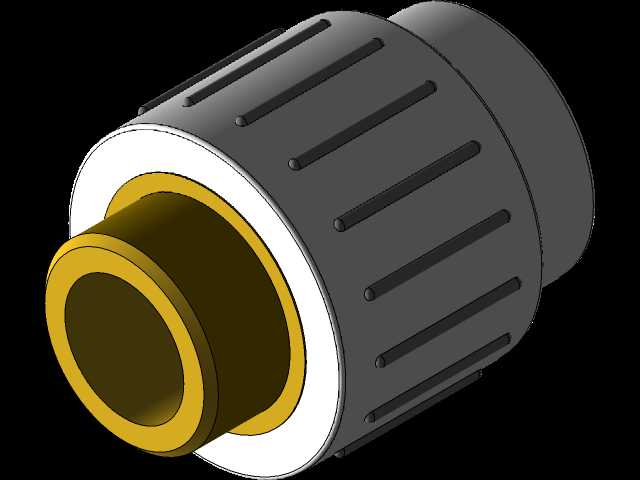

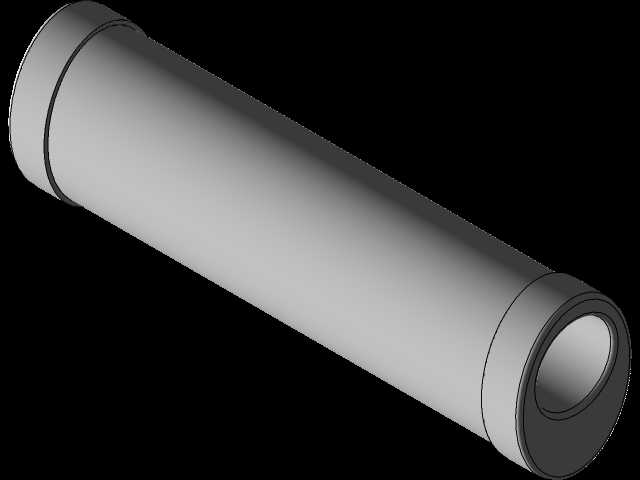

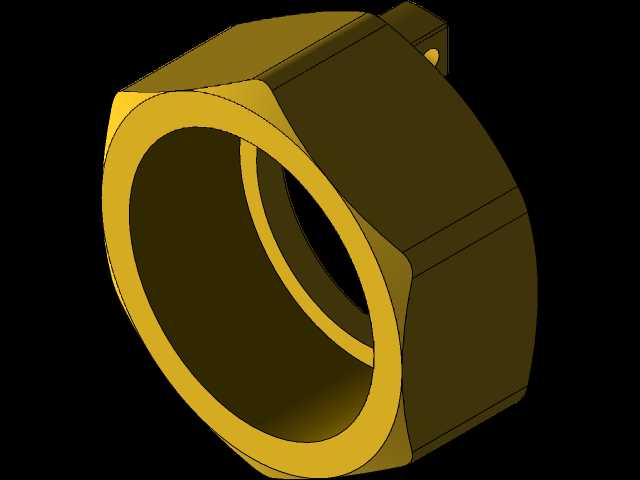

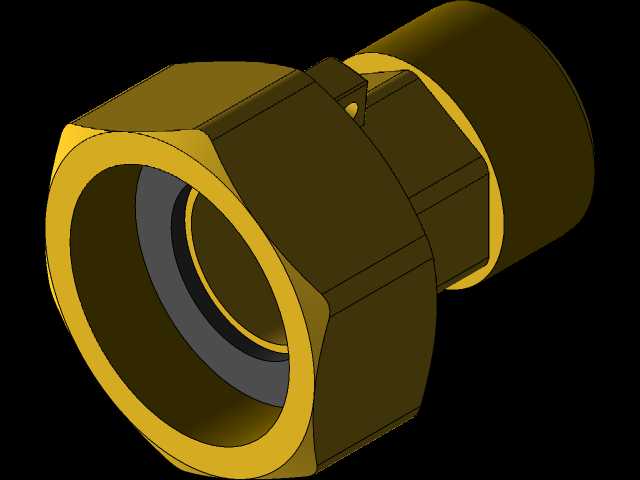

　　很多刚入行的设计师做这类箱体容易犯的错，是只盯着内部元件的安装尺寸，忽略了安装边界的预留：这个箱体的侧壁接口处都做了向外延伸的短管段，长度刚好能伸出墙面装饰层10mm左右，安装时管路对接的焊缝、接头都在箱体外部，后期如果出现接口渗漏，不需要拆开箱体就能排查漏点，也不会让渗漏的积液积在箱体内部浸泡表具。箱体底部还预留了隐蔽的溢流小孔，万一内部管路出现凝露或者微量渗漏，积液能顺着小孔直接排出，不会在箱体积存腐蚀内部元件。

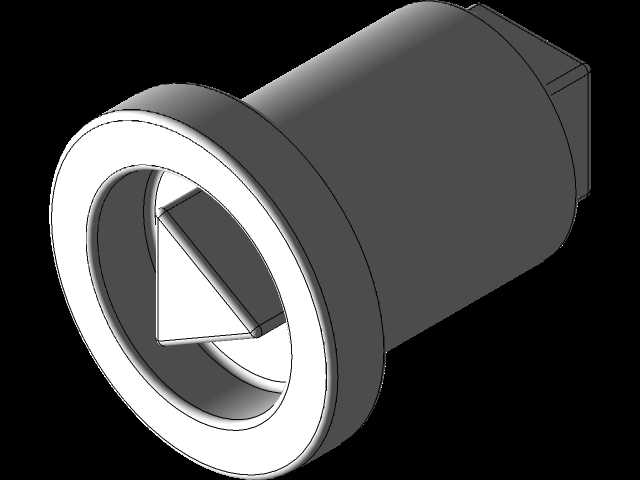

　　从功能设计上，这个集成箱体把原本分散安装的冷水表、热水表、热能表以及对应的控制阀门全部整合在同一个防护空间内，既避免了住户私自改动管路、影响计量准确性的问题，也让抄表、运维的工作效率提升不少——不需要在多个分散的安装点挨个排查，打开一个箱盖就能完成所有表具的读数、检查。箱盖的锁止结构采用了通用的物业管理型锁具，不需要配备特殊的钥匙，普通的物业管井钥匙就能开启，兼顾了防非授权开启和运维便利性的需求。

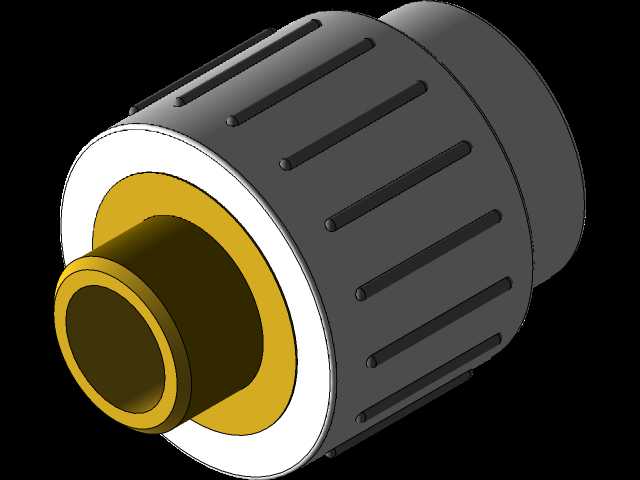

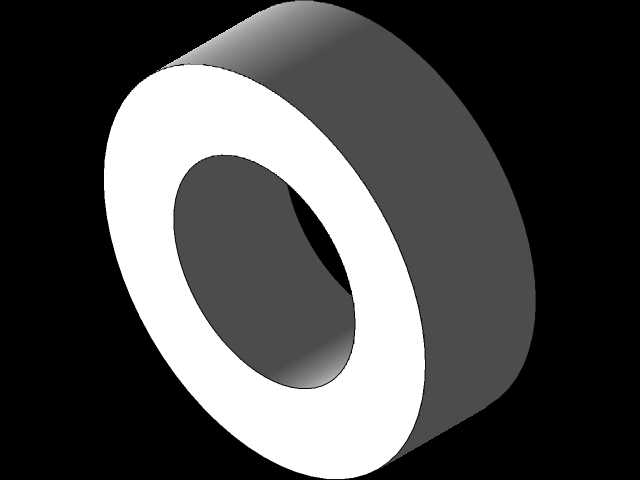

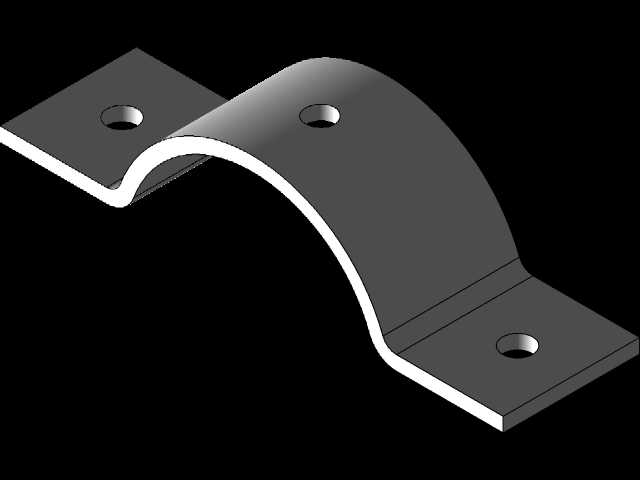

　　建模的时候要特别注意几个公差配合的细节：内部表具的安装卡槽尺寸要留够安装间隙，毕竟不同厂家的同规格计量表外形尺寸会有几毫米的偏差，卡槽做成长圆孔可调结构，能适配市面上绝大多数主流规格的户用计量表具；箱体的折弯圆角不能做太大，不然嵌装的时候和墙体预留洞的缝隙会过大，增加后期封边的工作量；箱盖开启角度要做到大于100度，开启后能靠铰接处的阻尼结构保持在开启位置，不会在运维过程中自动回落砸伤操作人员。另外所有和管路接触的位置都做了绝缘衬垫，避免不同材质的管路和金属箱体直接接触产生电化学腐蚀，延长整套设备的实际使用寿命。
