CA6140车床配套六角紧固螺母结构设计

　　在普通卧式车床的装配与运维场景中，六角螺母是出现频次极高的基础紧固元件，CA6140作为应用范围最广的普通车床型号，其床身导轨压板、进给箱挂轮架、刀架锁紧机构、尾座套筒夹紧部位，都需要用到符合对应螺纹规格的六角螺母完成连接紧固。这类螺母的核心功能是与同规格外螺纹件配合，通过螺纹副的咬合作用，在被连接件之间施加稳定的轴向预紧力，抵消设备运行过程中产生的振动、冲击载荷，避免连接部位出现松动、位移，保障车床各运动部件的位置精度与运行稳定性。

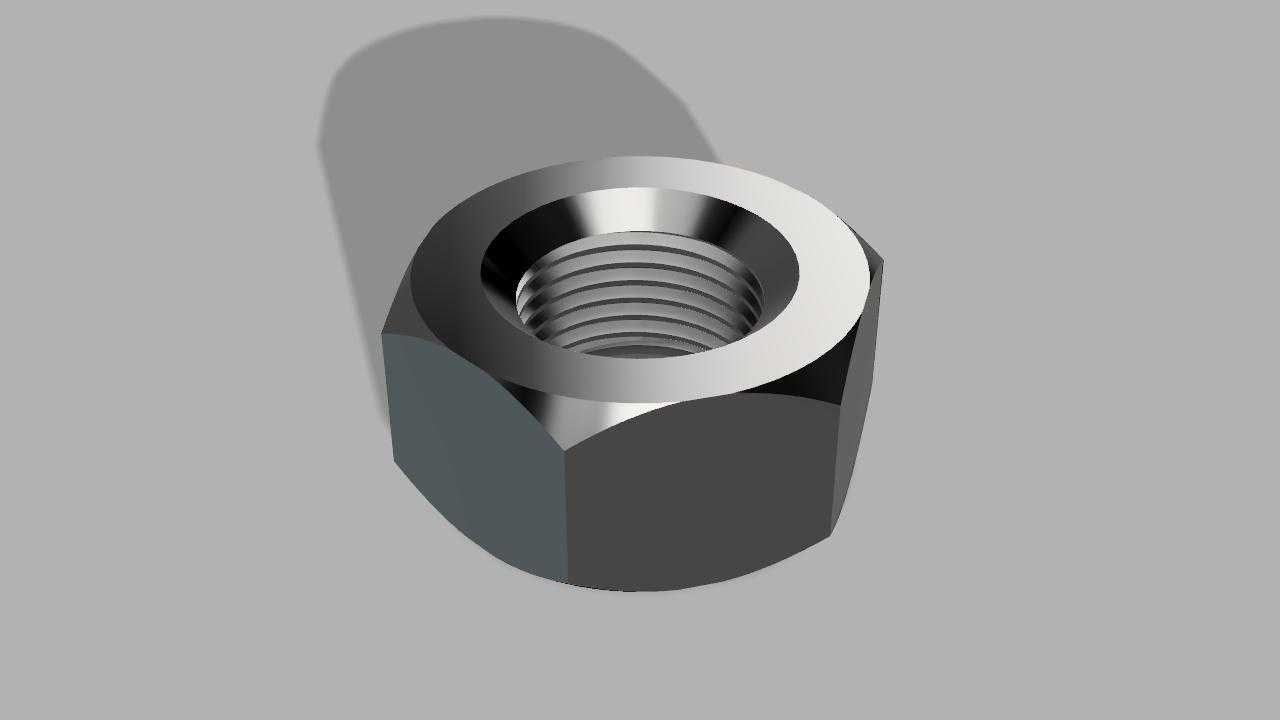

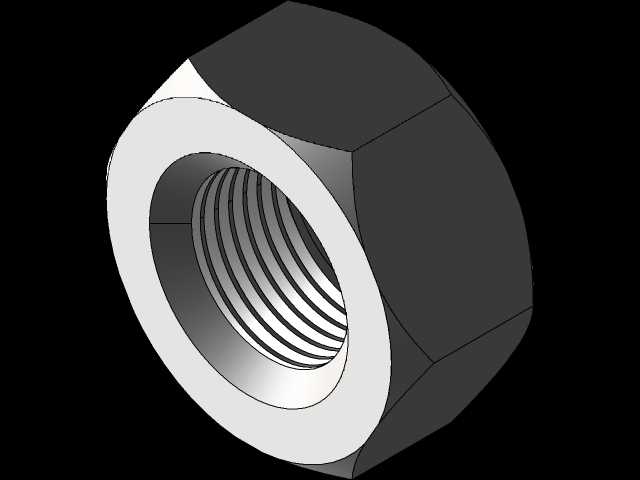

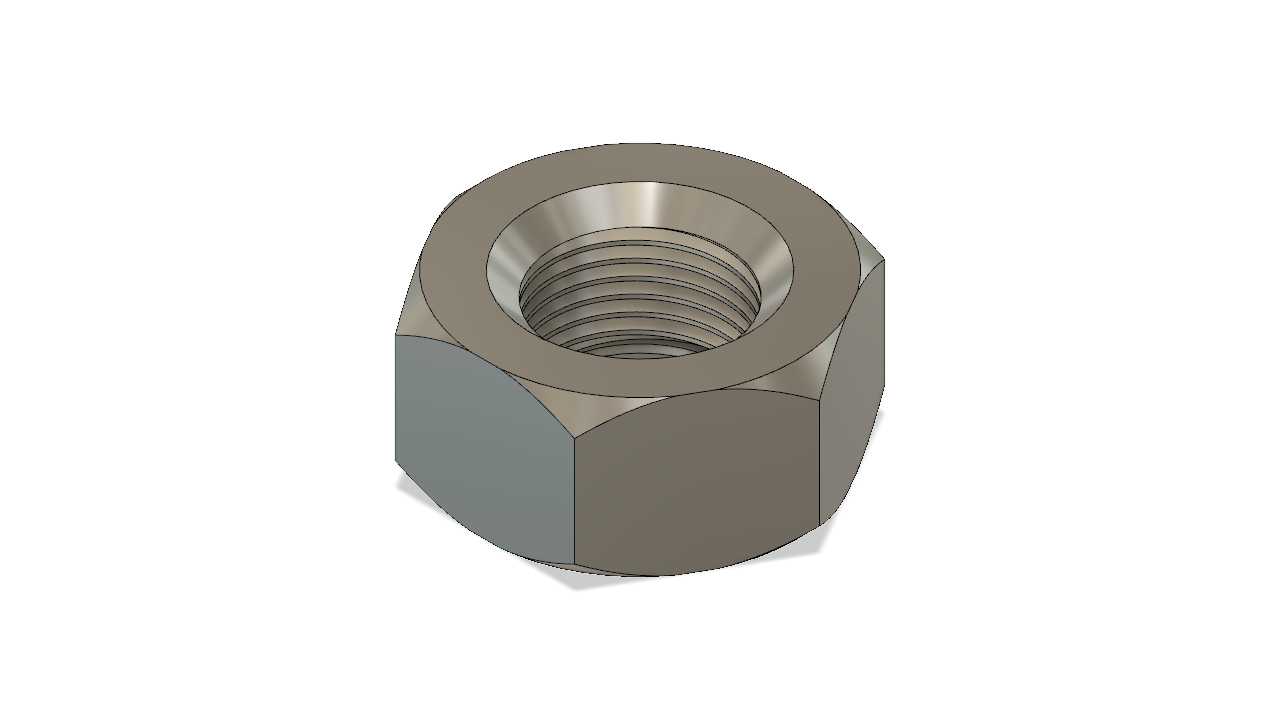

　　从设计逻辑来看，这款六角螺母的结构完全围绕螺纹连接的可靠性、装拆便捷性两个核心需求展开。主体外形采用正六棱柱结构，六个相邻夹角为120度的平面，能够为标准呆扳手、活动扳手、套筒扳手提供足够的施力接触面，在车床周边操作空间受限的部位，扳手每次只需转过60度即可完成换位拧紧，适配机床内部狭窄的装拆操作空间，不会因为操作空间不足导致无法施加足够的拧紧力矩。螺母中心加工有连续的内螺纹孔，螺纹牙型采用通用公制三角螺纹，牙型角60度，这种牙型的牙根强度高，螺纹副的自锁性能优异，配合常规弹簧垫圈使用时，能够有效抵御车床主轴旋转、刀架进给过程中产生的周期性振动，避免螺纹连接自松脱。螺母的两个端面均做了平整加工，与被连接件、垫圈接触的端面与螺纹孔轴线保持严格的垂直度，避免拧紧后出现偏载，导致螺纹受力不均、局部应力集中，引发螺纹滑牙或者被连接件表面压溃的问题。螺母的棱边位置做了小尺寸倒角处理，既能够去除加工过程中产生的毛刺、锐边，避免装配过程中划伤操作人员手部，也能够在与螺栓配合时起到导向作用，让外螺纹能够更顺畅地旋入内螺纹孔，提升装配效率。
