板载WiFi款LED驱动控制电路板结构设计

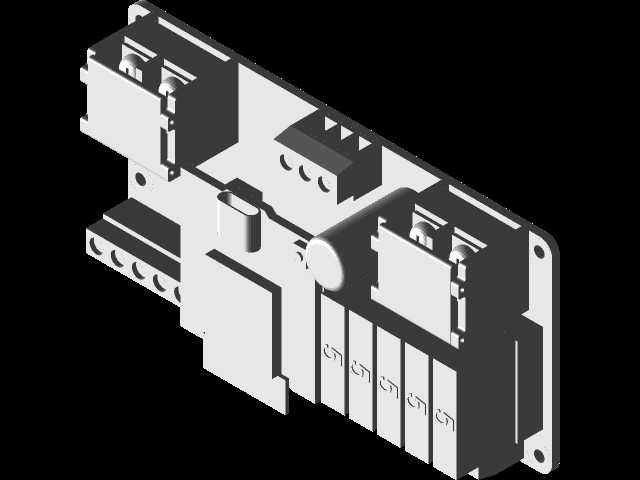

　　这款LED驱动控制板的结构设计，最初是从一块带标准安装孔的基础PCB出发，逐步完成板载元件布局适配、外围防护结构的匹配设计，最终形成可直接用于智能灯光控制场景的完整装配方案。在实际工程应用中，这类控制板多用于小型景观灯光组网、桌面氛围灯组控制、小型展柜灯光调控场景，板载WiFi模块可直接接入局域网实现远程调光、定时开关、灯光效果同步等功能，省去了外接天线的安装步骤，避免天线外伸带来的安装干涉、易磕碰损坏的问题，适配空间紧凑的嵌入式安装场景。

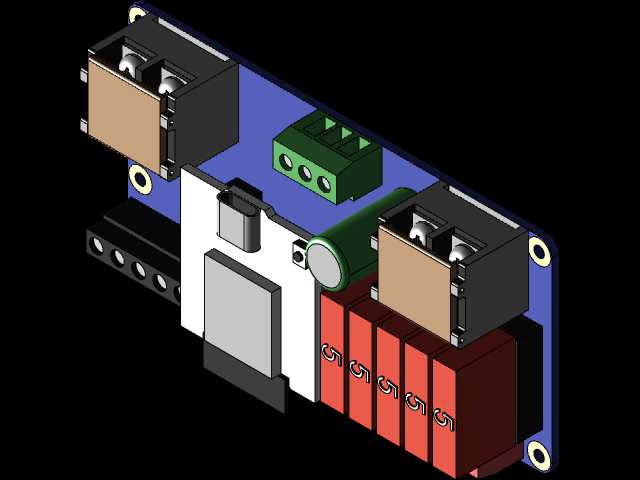

　　从功能布局来看，板上集成了两路大功率输出接线端子，可直接对接LED灯珠负载，端子采用螺丝锁紧结构，接线时无需焊接，现场施工可快速完成线缆压接，端子旁预留的隔离槽可避免不同回路线缆误碰短路。板载的大容量电解电容布置在功率回路旁，可有效滤除供电纹波，避免灯光出现频闪问题，电容周边预留了2mm的安全间隙，既满足电气绝缘要求，也给后期元件更换留出操作空间。五路红色拨码开关布置在板边易操作位置，可快速切换工作模式、调整输出通道参数，无需连接上位机即可完成基础参数配置，适配现场调试的操作需求。绿色的供电输入端子采用防反接结构设计，接线时可避免正负极接反烧毁板上元件，端子旁预留的丝印标识可在无说明书的情况下快速完成接线识别。

　　设计过程中优先考虑了安装边界的适配性，PCB四角的安装孔采用金属化沉孔设计，可直接通过M3螺丝固定在设备外壳或者安装支架上，孔位周边3mm范围内未布置过高元件，避免螺丝锁紧时元件与安装面产生挤压。板上最高元件为输出接线端子，整体高度控制在18mm以内，可适配厚度20mm的超薄外壳安装需求，所有元件的布置均避开了PCB板边3mm的走刀区域，满足批量生产时的PCB分板工艺要求。板载WiFi模块的天线区域未布置金属元件，避免金属屏蔽影响无线信号传输，模块周边预留的散热间隙可保证长时间工作时的热量散出，不会出现过热断连的问题。

　　从结构防护的角度来看，设计配套的外壳支架时，在接线端子对应位置预留了开口，无需拆开外壳即可完成接线操作，拨码开关位置预留了操作小孔，可通过细杆直接完成参数调整。PCB与外壳之间预留1mm的间隙，可通过导热胶将板上发热元件的热量传导到外壳上，提升整体散热能力，适配长时间满负载工作的场景。所有外接接口的位置均做了倒角处理，避免接线时线缆外皮被棱角割破造成短路，安装孔位的同心度公差控制在0.1mm以内，可保证批量生产时的装配一致性，不会出现孔位错位无法安装的问题。

　　在实际选型适配时，这款控制板的结构尺寸可直接替换同规格的有线LED控制器，无需改动原有安装孔位即可完成升级替换，板上元件的布局均符合常规电子装配工艺要求，可直接采用SMT贴片加波峰焊的工艺完成批量生产，无需定制特殊工装夹具。针对不同的安装场景，还可在现有PCB基础上调整外壳固定柱的位置，适配导轨安装、壁挂安装、嵌入式安装等多种固定方式，板上预留的测试点可在生产时快速完成功能检测，提升生产检验效率。
