BaseWish调频发射机壁挂安装固定支架

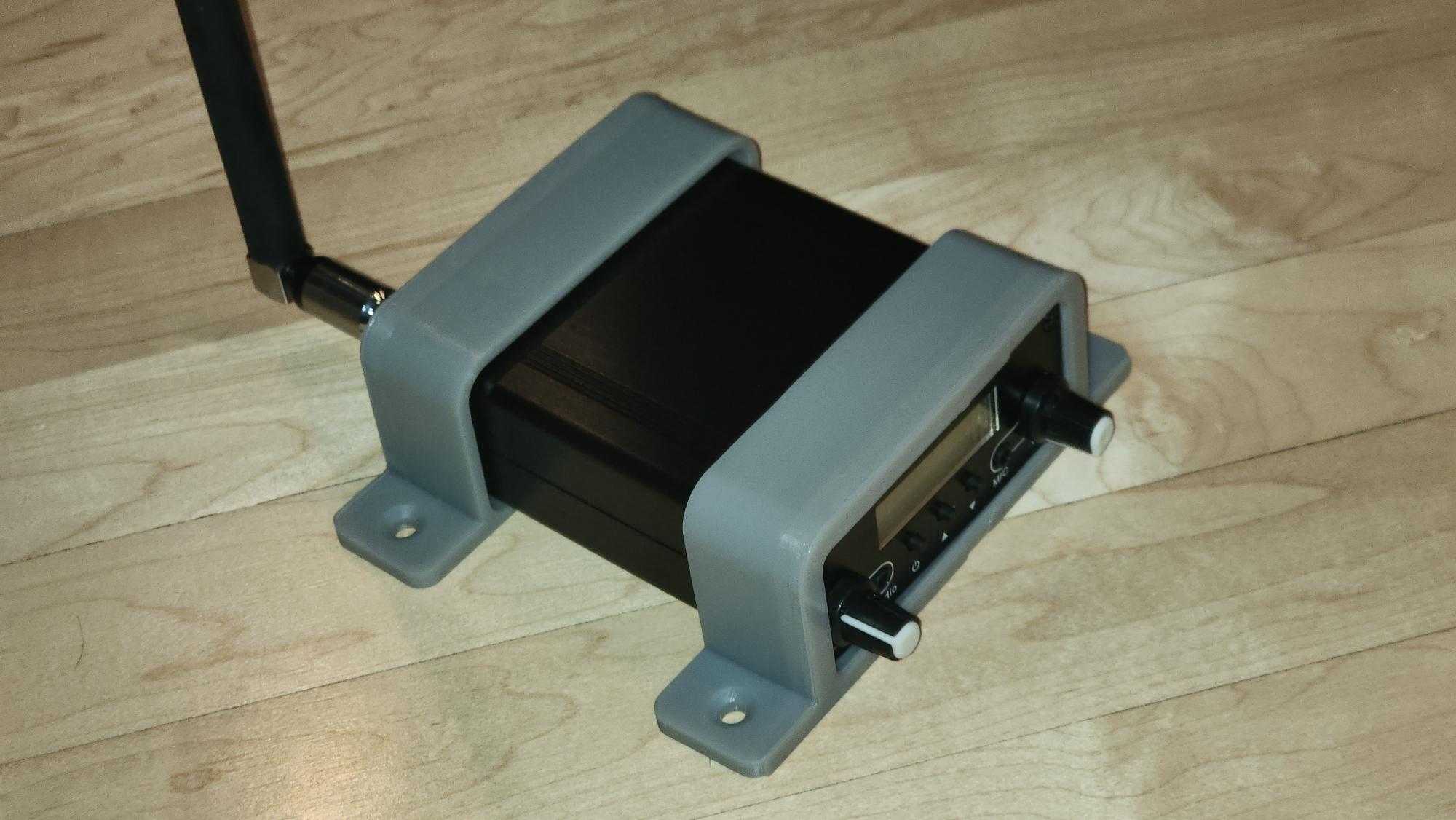

　　在小型无线广播、校园音频传输、厂区临时信号覆盖这类场景里，调频发射机的安装固定一直是容易被忽略的细节，很多现场直接把设备摆放在桌面或者机柜层板上，不仅占用操作空间，设备连接的馈线、电源接头容易被误碰拉扯，长期使用还会因为设备移位导致天线角度偏移，直接影响信号覆盖的均匀性。这款针对特定型号调频发射机设计的壁挂支架，就是为了解决这类现场安装的实际痛点，把发射机从平面摆放转为墙面固定，释放桌面或机柜的可用空间，同时从结构上限制设备的位移，保障接线与天线姿态的稳定。

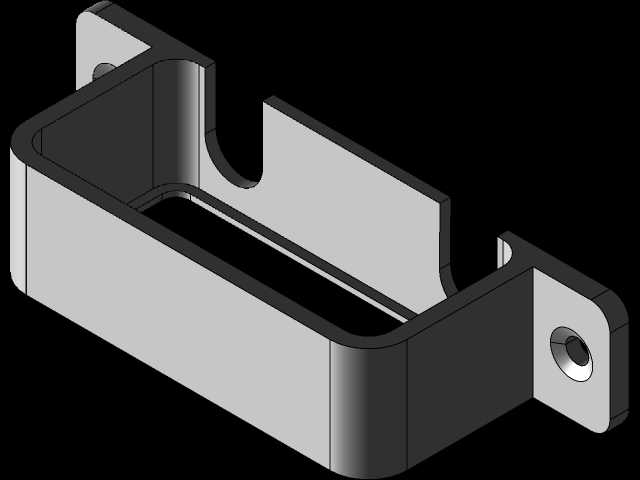

　　从结构设计来看，支架采用两侧对称的夹持式结构，没有采用全包覆的外壳设计，一方面是为了减少材料用量，降低打印或者机加工的制作成本，另一方面是预留了足够的散热间隙，发射机长时间工作产生的热量可以通过两侧的空隙自然对流散出，不会因为支架包裹导致热量积聚影响设备工作稳定性。支架与发射机接触的内侧做了1.5毫米的前唇限位结构，这个尺寸是完全匹配对应型号发射机的底座边缘厚度的，安装时设备顺着支架内侧滑入到位后，前后方向的位移就被前后两道凸唇完全限制，哪怕墙面安装存在轻微的角度偏差，或者日常插拔音频线、电源接头时施加轴向力，设备也不会从支架内滑脱。

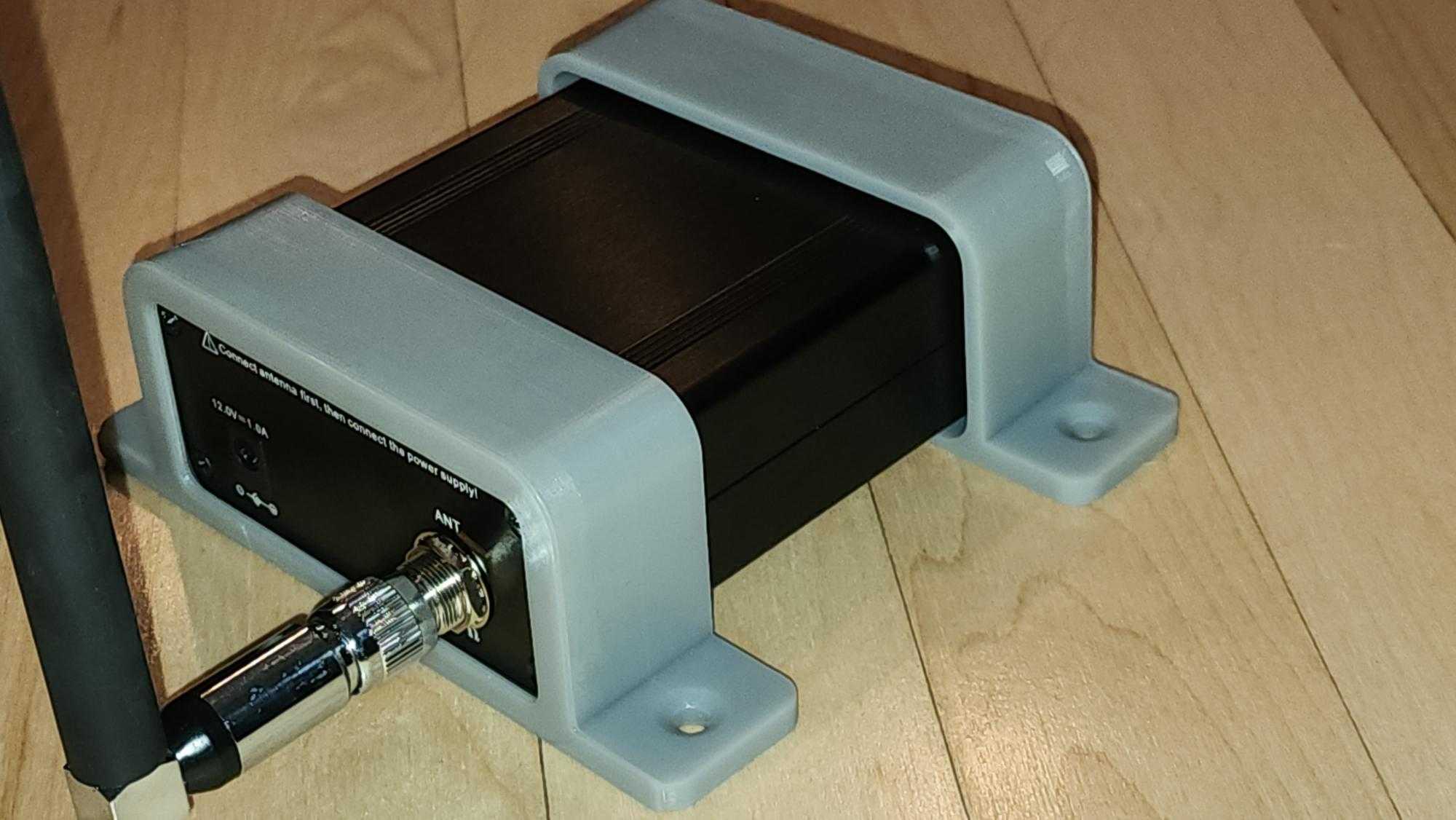

　　支架底部的两个安装脚做了外翻的平直设计，每个安装脚上预留了标准的沉头安装孔，适配常用的自攻螺丝或者膨胀螺栓安装，安装孔的位置做了偏心优化，两个孔的中心距避开了常见的墙面暗埋管线的常规排布间距，降低现场安装打穿管线的风险。安装脚与主体夹持结构之间做了圆弧过渡的加强筋，没有采用直角连接，避免长期承重下应力集中导致的连接处开裂，哪怕是采用PLA这类强度一般的3D打印材料制作，也能承受发射机加上天线的整体重量，不会出现长期使用下垂变形的问题。

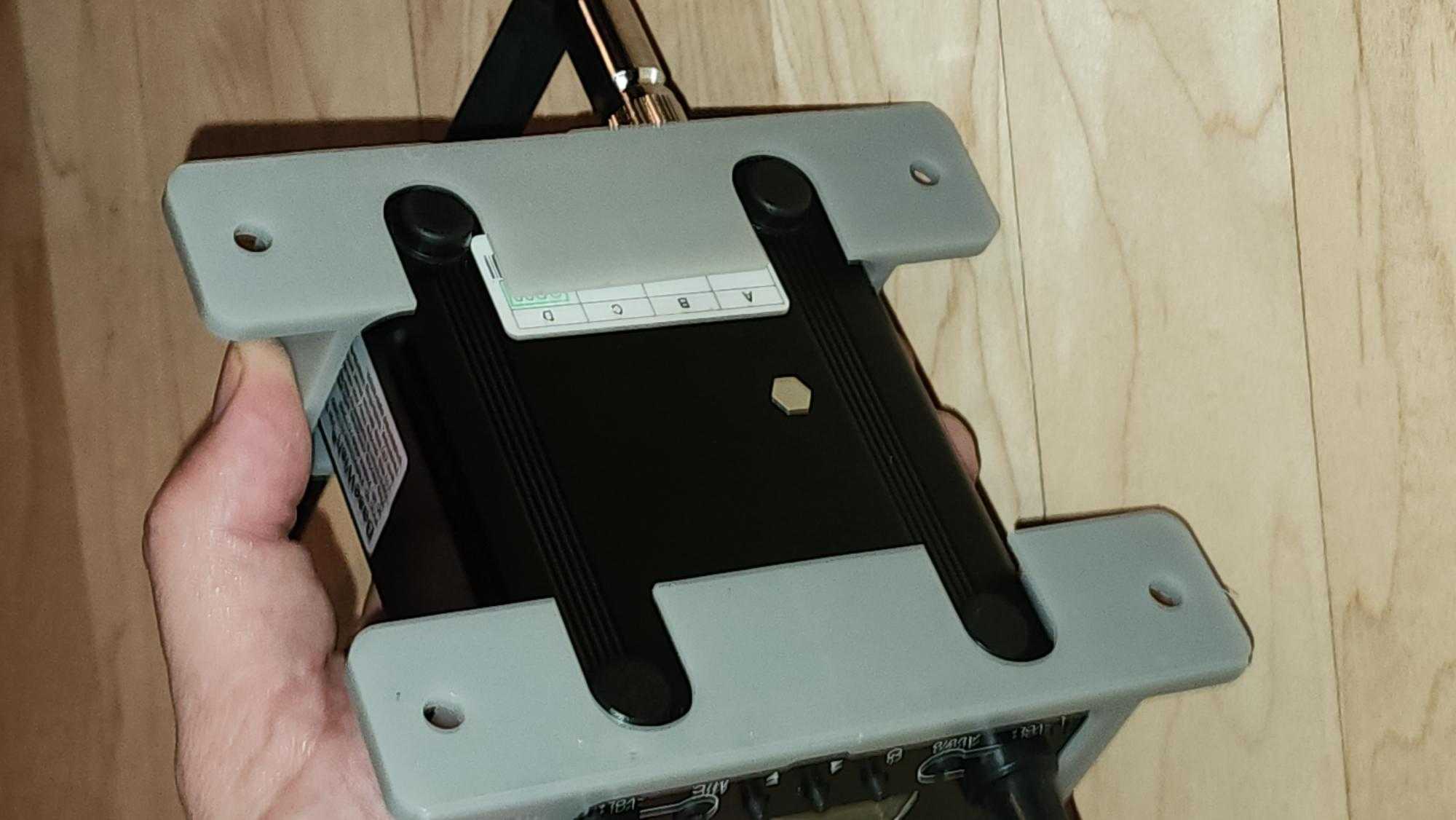

　　考虑到发射机底部带有防滑脚垫，支架与脚垫接触的位置专门做了对应尺寸的切口，不是简单的平面承托，设备放入支架后，底部的脚垫刚好卡入对应的切口内，配合侧面的夹持力，进一步限制设备左右方向的滑动，哪怕是在有轻微振动的车间墙面安装，设备也不会出现位置偏移。支架的内侧夹持尺寸完全匹配对应型号发射机的机身宽度，夹持面没有做过盈设计，安装时不需要大力按压就能把设备推入到位，拆卸维护时也能直接把设备从支架内抽出，不需要拆卸支架本身，日常调试、更换设备的时候操作效率很高。

　　从安装边界来看，支架整体突出墙面的厚度控制在刚好容纳发射机机身的尺寸，不会过多占用墙面外的空间，在狭窄的走廊、设备间侧壁安装时，不会因为突出过多导致过往人员磕碰。天线从设备顶部引出的位置，支架没有做任何遮挡，天线可以保持垂直向上的最佳辐射姿态，不会因为支架的金属部件（如果采用金属加工的话）靠近天线导致信号驻波比升高，影响发射效果。支架的所有边角都做了圆角处理，没有尖锐的毛刺或者直角边，安装和维护过程中不会划伤操作人员的手部，也不会刮伤发射机的外壳漆面。

　　在实际应用中，这类支架除了墙面安装，也可以固定在机柜的侧方立柱、工作台的垂直侧壁上，适配不同的现场安装条件，不需要额外定制转接件。因为结构上没有多余的复杂特征，不管是采用3D打印快速制作单件，还是采用注塑工艺批量生产，都能以较低的成本实现，对于需要批量部署小型调频发射机的场景，比如景区广播、多教室校园广播系统，这种标准化的固定支架可以大幅降低现场安装的施工难度，统一安装规范，减少后期因为设备固定不牢产生的维护工作量。设计过程中没有添加多余的装饰性结构，所有的结构特征都服务于固定、限位、散热、安装便捷这几个核心功能，没有冗余设计，完全从工程实用的角度出发，匹配目标设备的实际尺寸与安装需求。
