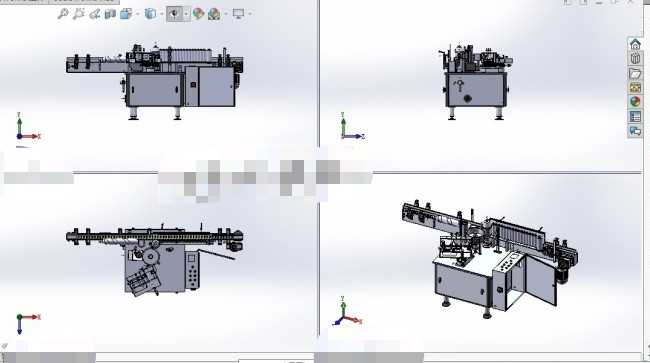

全自动粘贴贴标机三维结构设计

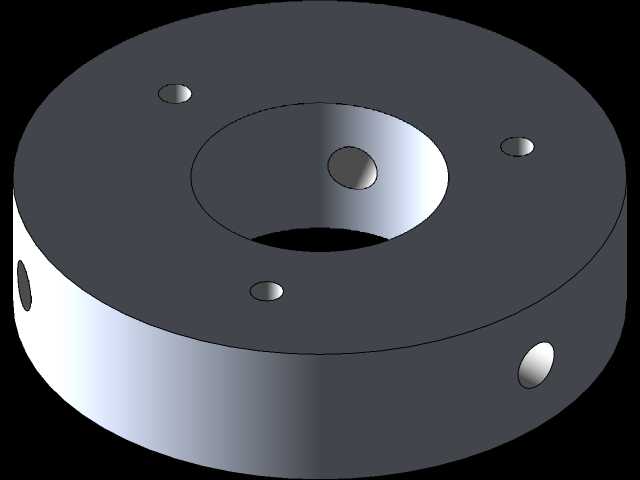

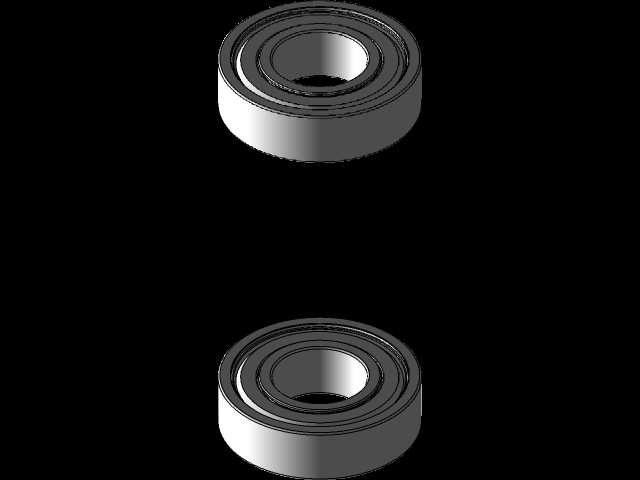

　　这款全自动粘贴贴标机的三维结构，是面向快消品、医药、食品包装产线的后段包装工序开发的专用设备，在实际生产场景中，主要承接灌装、装填工序完成后的容器贴标作业，可适配圆瓶、方瓶、异形纸盒等多种形态的待贴标工件，覆盖日化洗护、瓶装饮品、盒装药品、休闲食品等多个细分生产领域的贴标需求，能够直接对接上游灌装机、装盒机的出料输送线，也可独立作为单工位贴标单元嵌入现有包装产线，无需对原有产线布局做大规模改造。

　　从设备的实际功能逻辑来看，整机采用模块化的结构拆分思路，主要分为工件输送分料单元、标签供料剥离单元、贴标压附单元、电控集成柜体四个核心模块，各模块之间通过标准铝型材框架做连接固定，安装时可根据现场产线的走线方向调整各模块的相对位置，适配左进右出、右进左出等不同的产线流向需求。工件输送单元采用平顶链板结构，链板宽度可根据待贴标工件的外形尺寸做调整，两侧的导向护板采用快拆式锁紧结构，更换不同规格工件时无需工具即可完成护板间距的调节，分料机构采用星轮式分料结构，能够将上游输送过来的密集工件按固定间距分隔，保证每个工件到达贴标工位时的位置精度控制在±0.5mm以内，避免出现贴标偏移、重标、漏标的问题。

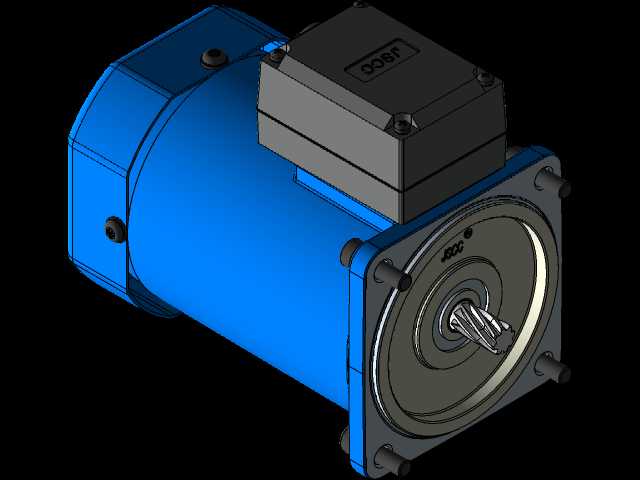

　　标签供料剥离单元采用伺服驱动的标签送料结构，标签卷的安装轴采用气胀轴结构，可适配不同内径的标签卷料，送料辊采用防滑橡胶材质，配合张力调节机构能够保证标签送料过程中的张力恒定，避免标签底纸拉断或者送料偏移的问题，剥离板采用锐角剥离结构，当标签底纸经过剥离板尖端时，标签面纸会在自身刚度作用下与底纸分离，准确贴合到经过的工件表面。贴标压附单元根据贴标位置的不同，配置了平贴压辊和圆周滚贴两种压附结构，针对平面类工件采用柔性海绵压辊平贴，针对圆柱类工件采用旋转滚贴结构，能够保证标签与工件表面完全贴合，无气泡、无褶皱，压附压力可通过调节安装座的弹簧预紧力做调整，适配不同厚度、不同材质的标签，包括纸质标签、PET透明标签、防伪标签等多种标签类型。

　　从安装边界与外形尺寸来看，整机的主体框架采用4040标准工业铝型材搭建，底部配置可调节脚杯与万向脚轮，方便设备的移动与水平调平，设备整体的占地面积约为2.2米长、0.8米宽，设备主体高度约1.6米，输送线的高度可在750mm到950mm之间调节，能够对接市面上绝大多数标准包装产线的输送高度，无需额外做高度转接。电控柜体集成在设备主体的侧方，内部预留了充足的走线空间与元件安装位，可根据用户的实际需求选配不同品牌的PLC与伺服驱动系统，柜体的门板采用密封结构，防护等级达到IP54，可适配有少量粉尘、水汽的生产车间环境，柜体侧面预留了气源接口与通讯接口，可快速对接上游设备的联动信号，实现整线的同步启停。

　　在结构设计的细节上，这款设备充分考虑了日常运维的便利性，所有与标签、工件接触的部件都采用快拆式安装结构，更换标签卷、清理输送链板、更换易损件时无需拆卸大量紧固件，单人即可在10分钟内完成标签卷的更换操作；设备的所有传动部位都配置了透明的安全防护盖板，既能够观察传动部件的运行状态，也能避免操作人员误触运动部件造成安全隐患，防护盖板采用磁吸式安装，打开时无需工具，方便日常的点检与维护。针对不同的贴标需求，设备的贴标头安装座预留了多维度的调节空间，可实现前后、左右、上下三个方向的平移调节，以及俯仰角度、旋转角度的微调，能够满足工件不同位置的贴标需求，包括侧面贴标、顶面贴标、转角贴标等多种贴标工艺。

　　在实际的产线适配中，这款贴标机的运行速度可根据产线的节拍做无级调节，最高稳定运行速度可达到每分钟200件，贴标精度可控制在±1mm以内，能够匹配中高速包装产线的生产节拍，相比半自动贴标设备能够大幅降低人工操作的强度，减少人工贴标带来的贴标位置不一致、标签褶皱等质量问题，同时设备的结构设计充分考虑了通用化与标准化，大部分零部件都采用标准件，降低了设备后期的运维成本与备件储备成本，对于中小批量多品种的包装生产场景，可通过快速更换分料星轮、调整导向护板的方式快速切换生产规格，换型时间不超过30分钟，能够很好地适配柔性化生产的需求。
