小型履带式行走底盘机械结构设计

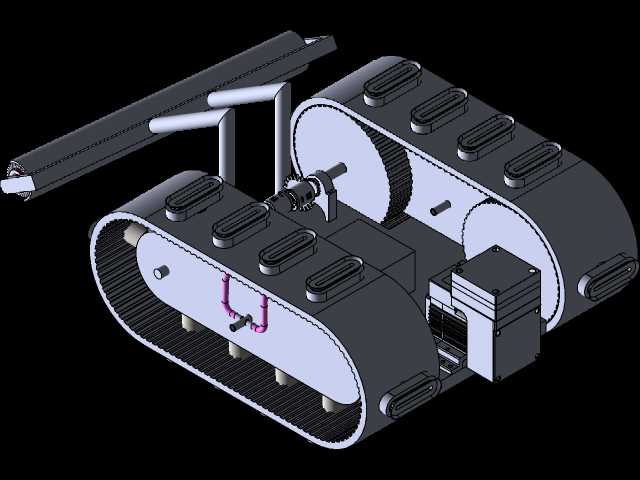

　　这款履带式行走底盘的结构设计，核心面向狭小空间内的巡检、轻型物料转运以及特种作业搭载场景，在工业厂区管线巡检、仓储内部窄道物料转运、户外非铺装路面小型作业设备搭载这类场景中，相比轮式行走结构，履带结构的接地比压更低，在松软土路、厂区积尘地面、轻度颠簸的非硬化路面上行走时，不容易出现打滑、陷滞的问题，能够稳定通过轮式结构难以通行的复杂路面。从结构布局来看，整个底盘采用双侧对称履带模组设计，每侧履带环绕在前后两端的驱动轮与从动轮外侧，履带板表面设置有凸起的防滑筋，能够在湿滑金属地面、轻度油污地面提供足够的抓附力，避免行走过程中出现侧滑。底盘中部预留了标准化的搭载安装平面，平面上加工有阵列排布的安装螺纹孔，

　　能够根据实际使用需求搭载不同的功能模组，比如小型检测传感器支架、轻型物料载台、小型作业执行机构等，安装孔位的间距按照通用工业搭载标准设计，不需要额外加工转接板就可以完成常规功能模组的固定。传动部分采用单侧独立驱动的布局思路，驱动电机布置在底盘后侧的密封舱内，电机输出轴通过齿轮组直接和侧方驱动轮连接，省去了过长的传动链路，既减少了传动过程中的功率损耗，也降低了传动结构出现故障的概率，齿轮啮合位置预留了润滑脂加注空间，日常维护时不需要完全拆解底盘就可以完成润滑保养。底盘的外形尺寸控制在紧凑范围内，整体宽度适配厂区内常见的0.8米宽巡检通道，长度方向预留了足够的搭载空间同时不会出现转弯半径过大的问题，

　　双侧履带的差速转向设计让整个底盘可以实现原地转向，在狭窄的设备间隙、仓储货架通道内能够灵活调整行进方向，不需要预留过大的转向空间。履带张紧结构采用内置的可调式张紧装置，通过调整前端从动轮的安装位置来控制履带的张紧度，张紧调节螺栓布置在底盘侧方的维护窗口内，调整时只需要打开侧方的密封盖板就可以操作，不需要拆解履带或者外部护板，日常维护的操作难度很低。底盘上还布置了走线通道，搭载设备的供电、信号线路可以通过底盘内部的预留空腔排布，避免线路外露在行走过程中被剐蹭、拉扯造成损坏，线路出入口位置设置有橡胶护圈，能够减少线路和结构件之间的摩擦损耗。底盘上部的支架结构可以根据需求加装防护外罩或者设备安装臂，

　　支架的连接位置采用和主底盘一致的安装孔位标准，拓展改装的适配性很强。在结构强度设计上，底盘主体框架采用一体化的折弯焊接结构，受力位置做了加厚处理，能够承受额定范围内的搭载重量而不会出现结构变形，履带的承重轮均匀分布在履带内侧，将搭载重量均匀分散到整条履带上，避免局部受力过大造成履带板或者轮组的过早损坏。整个底盘的安装边界充分考虑了常规工业场景的使用需求，底部离地间隙设置在合理范围，既能够越过地面常见的小尺寸障碍物，比如地面的管线、小高度的台阶凸起，也不会因为重心过高影响行走稳定性，侧方的护板完全覆盖内部的传动轮组和走线空间，能够阻挡日常行走过程中溅起的灰尘、水渍进入内部结构，延长内部传动部件和电气部件的使用寿命。
