CA6140车床用圆柱端盖结构设计

　　该端盖零件是CA6140普通车床主轴箱输出端的配套密封与定位构件，在车床整机的传动系统中承担多重核心作用。从实际应用场景来看，这类端盖安装在主轴箱箱体的对应轴孔端面，一方面要对箱体内的传动轴端部形成轴向定位，限制轴系零件的轴向窜动量，保证齿轮啮合、轴承运转的轴向位置精度，另一方面要配合密封件封堵箱体轴孔间隙，避免箱体内的润滑油从轴伸位置渗漏，同时阻挡外部的切屑、切削液、粉尘等杂质进入箱体内部，破坏轴承与齿轮的润滑环境。

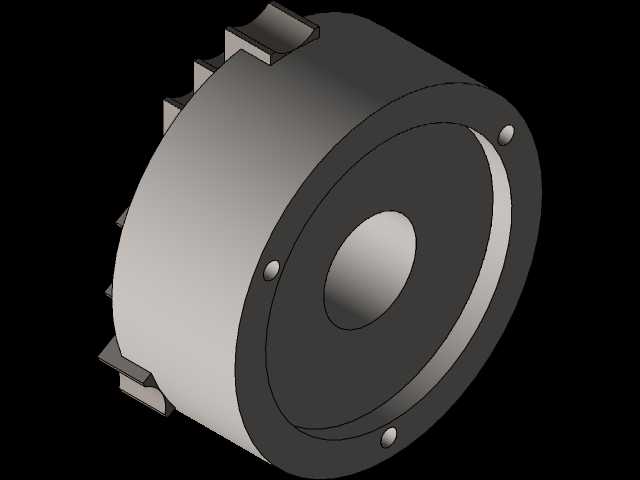

　　从功能特性上拆解，该零件的主体为回转式圆柱结构，大直径圆柱面与箱体轴孔形成小间隙配合，保证装配时的同轴度定位，外伸的法兰端面上均匀分布三个沉头安装孔，用于穿装内六角螺钉将端盖紧固在箱体端面，法兰端面与箱体结合面之间会加装纸质密封垫或者O型密封圈，填补结合面的微观不平度，实现静密封效果。零件中心的通孔为轴伸过孔，孔径与轴径之间预留有密封件的安装空间，通常会在孔内开设密封槽，安装骨架油封来实现轴转动状态下的动密封，避免润滑油顺着转动的轴表面流出。零件外圆柱面上分布的多个凸台结构，是装配时的定位止口对位结构，同时也能在拆装时提供撬杠的施力点位，方便维护时拆卸端盖，不会因为配合面过紧导致零件变形。

　　在设计思路上，这类端盖优先采用灰铸铁HT200作为毛坯材料，铸件经过时效处理消除内应力，避免加工后出现变形导致密封失效。加工时首先以毛坯外圆为粗基准车削一端端面与内孔，再以加工好的内孔为精基准一次装夹车削外圆、法兰端面与密封槽，保证各回转面的同轴度控制在0.02mm以内，端面与轴线的垂直度控制在0.015mm以内，避免装配后端盖偏斜导致油封偏磨。三个安装孔的位置度公差控制在φ0.1mm范围内，保证与箱体上的螺纹孔精准对位，不会出现螺钉强行拉拽端盖导致装配应力的问题。

　　从安装边界尺寸来看，该端盖的法兰外径适配CA6140主轴箱对应轴孔的安装止口尺寸，圆柱段的插入深度与箱体轴孔的沉孔深度匹配，不会因为插入过深顶碰箱体内的轴承外圈，也不会因为插入过浅导致定位失效。中心通孔的直径适配对应传动轴的轴径，预留的密封槽尺寸匹配标准型号的骨架油封，不需要单独定制密封件，降低后期维护的配件成本。零件的整体壁厚均匀，法兰与圆柱段的过渡位置采用R2的圆角过渡，避免铸件出现缩孔、应力集中等缺陷，同时也能减少加工时的崩边问题。

　　在实际机床运行过程中，该端盖除了密封与定位作用，还能在一定程度上承受轴系传递过来的轴向载荷，当轴承出现微量轴向窜动时，端盖的端面可以顶住轴承外圈，将轴向力传递到箱体上，避免轴系出现过大的位移。日常维护时，只需要拆卸三个紧固螺钉即可取下端盖，检查油封的磨损情况、箱体内齿轮的啮合状态，不需要拆解整个主轴箱，大幅降低设备维护的工作量。设计时也充分考虑了加工工艺性，所有的加工面均为车削可完成的回转面，安装孔可以通过钻模一次钻削完成，不需要复杂的工装夹具，适合批量生产，零件的成品率高，加工成本可控。
