工业办公场景立式线缆规整支架结构设计

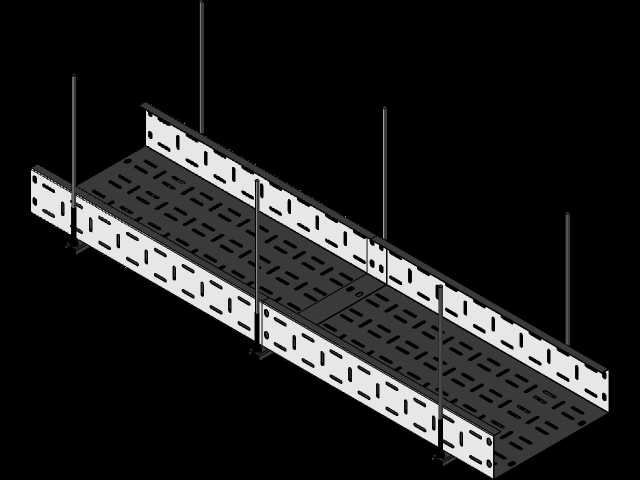

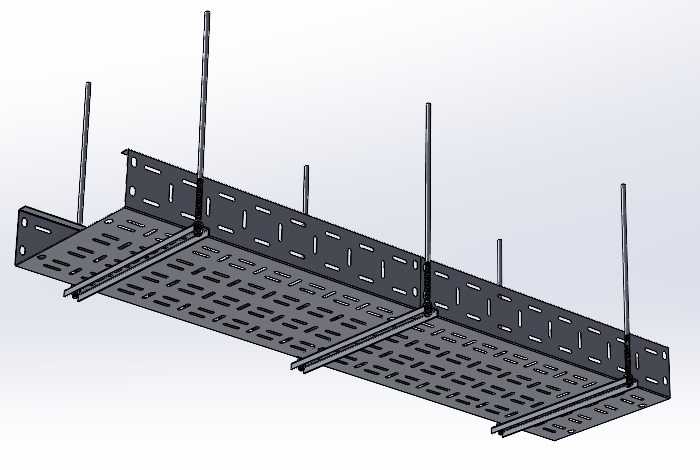

　　这套立式线缆规整支架，最初是针对车间设备密集区、开放式办公工位的线缆杂乱问题做的结构方案，日常跑现场做设备改造时，经常碰到地面线缆拖拽、跨工位走线无支撑的情况，既容易被转运小车碾压破损引发漏电风险，也会让现场运维排查线路时耗费大量时间理线，这套结构就是为了解决这类场景的走线支撑需求。从结构组成来看，底部采用整块加厚冷轧钢板做基座，没有做多余的镂空设计，靠自身重量保证整架稳定性，不需要额外打膨胀螺栓固定地面，对于需要临时调整走线位置的临时生产线、展会临时布线场景适配性很强，基座上预留的两个安装孔位，是给需要永久固定的场景预留的，用M10膨胀螺栓即可完成地面固定，固定后整架抗侧向拉力能达到1200N，不会被线缆拖拽带倒。

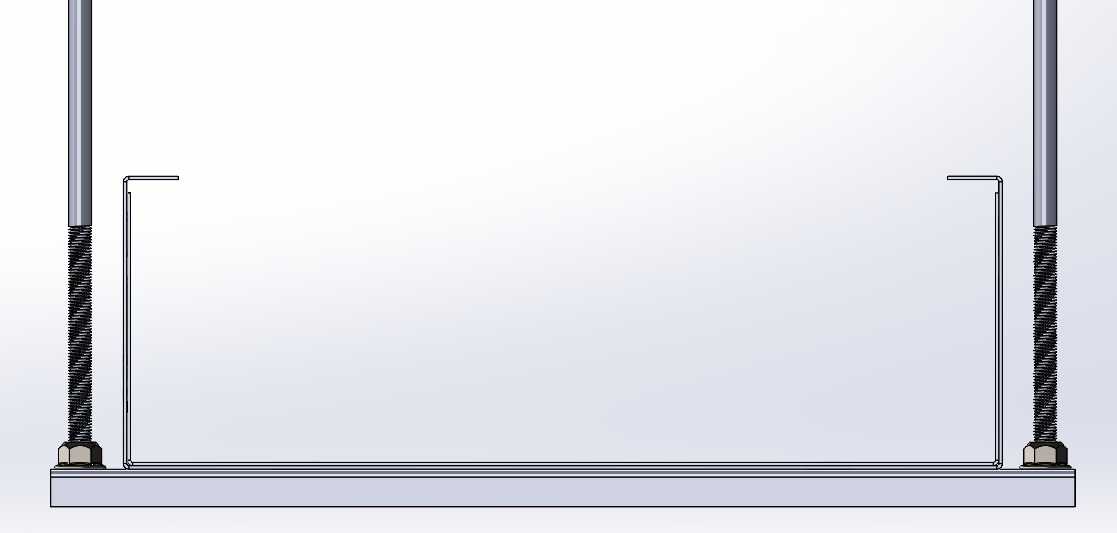

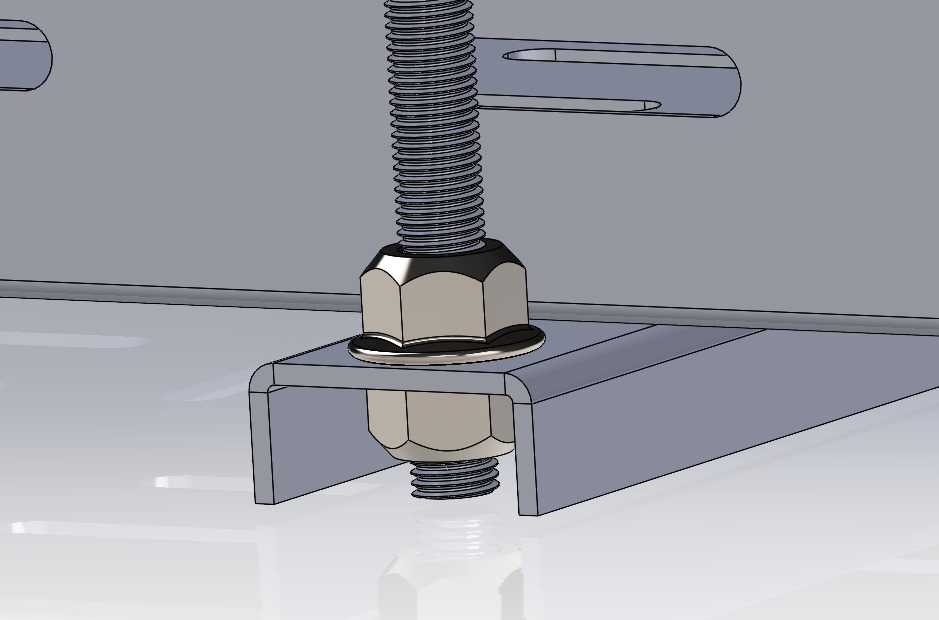

　　两侧的支撑立柱采用方形空心型钢，内部穿有加强筋，立柱表面做了喷塑处理，避免长期使用后锈蚀掉渣污染洁净车间环境，立柱上的走线挂点采用可滑动式设计，不需要额外打孔，就能根据线缆的实际走向调整挂点位置，挂点边缘做了R5的圆角处理，不会划伤线缆外护套，哪怕是带屏蔽层的通讯线缆、柔性拖链电缆挂装，也不会因为长期剐蹭破坏屏蔽层影响信号传输。顶部的横向限位杆做了可翻折设计，当需要布设粗直径的动力电缆时，翻起限位杆就能直接把线缆卡进挂点，不需要从端部穿线，大幅提升现场布线的施工效率，横向杆上预留的扎带固定孔，能配合尼龙扎带把多股线缆规整成束，避免线缆晃动下垂。设计过程中特意做了安装边界的适配，整架的安装占地宽度仅为基座的宽度，

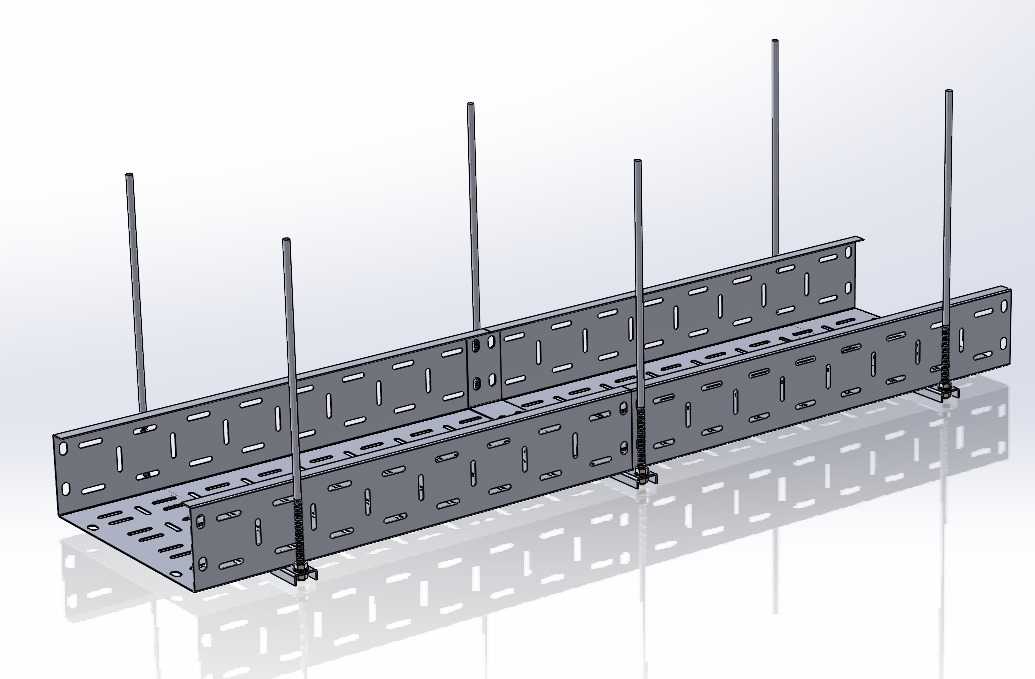

　　不需要在两侧预留额外的操作空间，哪怕是贴墙安装、紧贴设备侧边安装都不会有干涉，立柱的高度做了通用化设计，刚好避开成年人的正常行走视线高度，不会因为支架过高遮挡设备操作面板，也不会因为过低导致线缆垂落绊倒过往人员。实际使用场景中，除了车间设备布线，开放式办公区的工位电源线、网线、显示器连接线也能用这套支架做架空规整，避免地面走线被办公椅滚轮碾压，也能让工位下方的空间更整洁，打扫卫生时不会留卫生死角。结构受力方面做了有限元校核，单侧挂点满挂线缆时，立柱的最大变形量控制在0.2mm以内，不会出现长期使用后立柱弯曲变形的问题，基座的接地螺柱是特意预留的，布设带强电的动力电缆时，可以把基座接车间等电位接地端，哪怕线缆出现破损漏电，

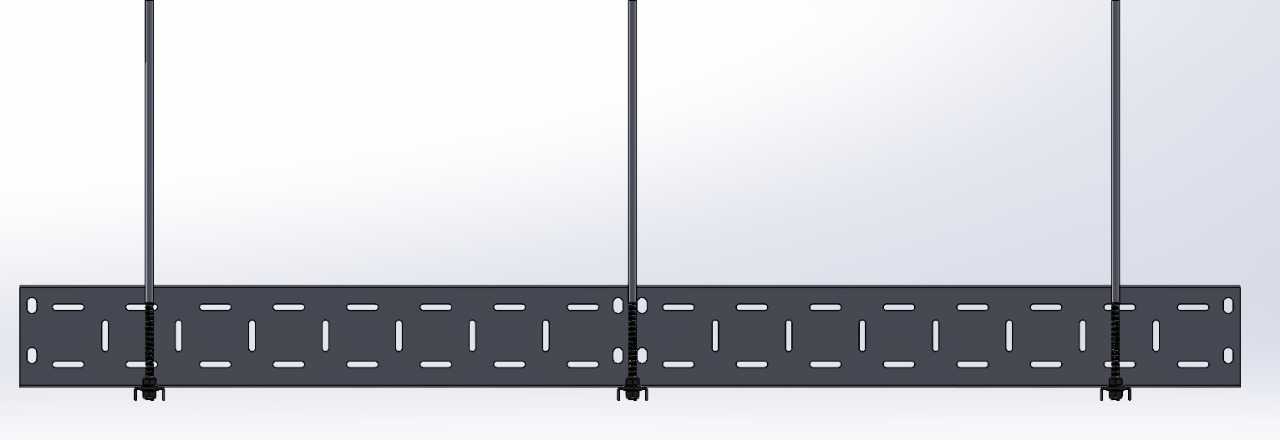

　　也能第一时间把电流导入接地网，保障现场人员安全。挂点的间距做了等距排布，不同电压等级的线缆可以分挂在不同高度的挂点上，避免强电线缆和弱电线缆混绑产生信号干扰，对于有伺服电机编码器线、传感器信号线这类抗干扰要求高的布线场景，这种分层挂装的设计能省掉额外的屏蔽隔离措施。整套结构没有采用复杂的冲压折弯件，所有零部件都是常规型材和标准件，加工时不需要开专用模具，小批量制作时直接切割型材焊接后喷塑就能完成，加工成本很低，后期维护更换零件也很方便，哪怕是现场的运维人员，用常规的扳手、螺丝刀就能完成零部件更换，不需要联系厂家定制专用配件。
