3/8方孔转1/4六角孔批头转换接头

　　在日常机修装配、家用拆装、生产线工位工具配套场景里，经常会遇到工具驱动端与批头接口不匹配的问题，比如手持棘轮扳手的3/8英寸方驱输出端，无法直接安装市面上常见的1/4英寸六角柄批头，这时候就需要这类转接结构来完成接口的适配转换，不用额外购置整套对应接口的工具，就能快速拓展现有工具的使用范围，降低工具配置成本，也能减少工位上工具的堆放数量，提升操作时的取件效率。

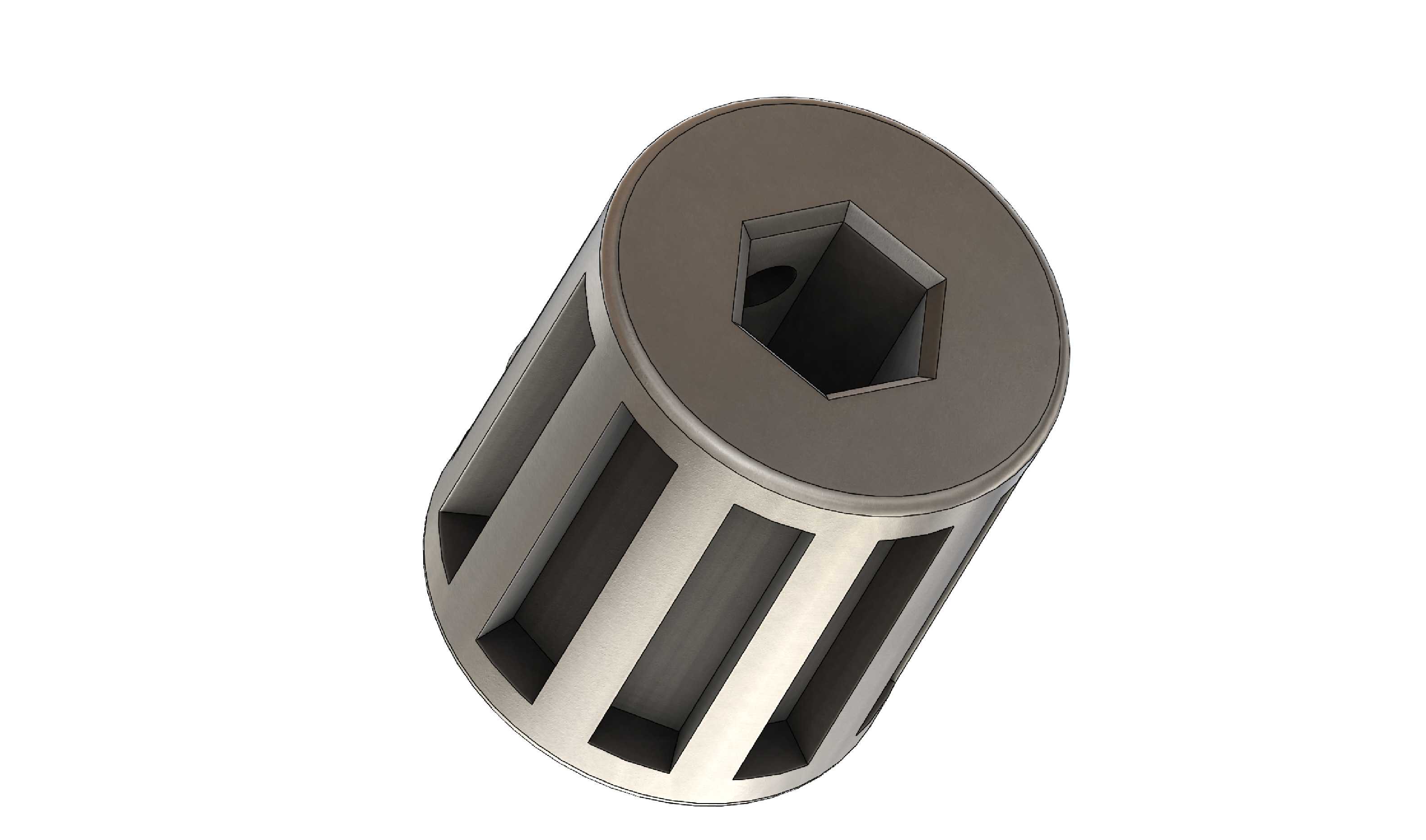

　　这个转接接头的主体采用圆柱式结构，外圆周设计了多道轴向通槽，这些槽道并非装饰结构，一方面是在手动握持或者套筒套入时，增加接触面的摩擦阻力，避免操作时出现打滑脱手的情况，尤其是手上沾有油污的车间环境里，防滑结构的作用会更加明显；另一方面，轴向槽道也能在保证整体结构强度的前提下，适当降低零件的整体重量，长时间手持操作时能减少手部的负重感，同时对于3D打印成型的零件来说，这种等距分布的槽道也能减少打印过程中的材料用量，降低成型内应力，避免零件冷却后出现形变。

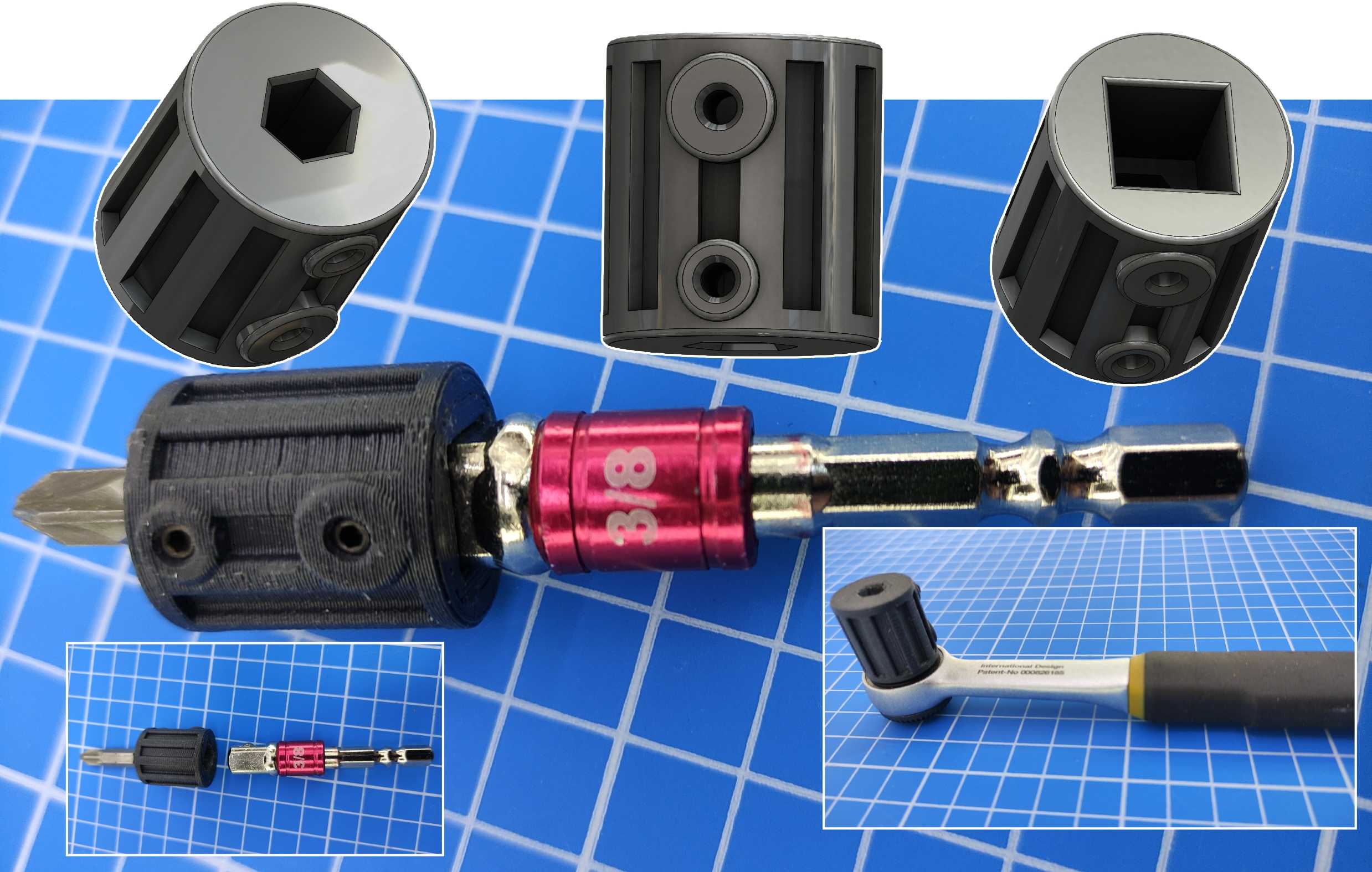

　　接头的一端是标准3/8英寸方形驱动孔，孔位的尺寸公差按照通用手动工具的配合标准设计，能够与常规3/8方驱的棘轮扳手、接杆实现紧密配合，方孔内部做了轻微的倒角导入设计，安装时不需要精准对位就能快速将方驱插入孔内，方孔的边角处做了小圆弧过渡处理，避免应力集中导致的受力开裂，在传递扭矩时，方形接触面能够均匀分散载荷，不会出现局部应力过大导致的孔位变形问题。接头的另一端是标准1/4英寸六角夹持孔，适配市面上绝大多数通用规格的六角柄批头，包括十字批、一字批、内六角批头、梅花批头等常见类型，六角孔的深度设计充分考虑了批头的插入长度，既能够保证批头插入后有足够的夹持长度，不会在拧动时出现批头晃动或者脱落的情况，也不会因为孔深过大导致整体接头长度冗余，影响狭小空间内的操作可达性。

　　从安装边界来看，整个接头的外径控制在适配3/8方驱工具的常规套筒尺寸范围内，不会因为外径过大导致无法伸入狭窄的装配空间，整体长度经过优化，在保证两端孔位足够配合深度的前提下，尽可能压缩轴向尺寸，在拆装凹陷位置的螺丝时，不会因为接头过长导致批头无法对准螺丝槽位。两端孔位的同轴度是这个零件设计的核心控制要点，在建模时需要严格保证方孔与六角孔的中心轴线重合，避免转动时出现偏心晃动，偏心不仅会导致拧动时手感发涩，还会在传递大扭矩时出现额外的径向载荷，加速孔位的磨损，甚至会导致批头或者驱动方杆的断裂。

　　在结构强度校核上，外圆周的筋条位置对应两端孔的受力接触面，每一条筋条都从方孔端延伸到六角孔端，形成连续的传力路径，扭矩从方孔端传入后，能够通过这些纵向筋条均匀传递到六角孔端，不会出现局部结构单薄的问题。槽道的宽度经过反复调整，既保证了防滑的效果，也不会因为槽道过宽导致筋条厚度不足，影响整体的抗扭强度。零件的两端端面都做了平面度处理，与驱动工具、批头的接触面能够完全贴合，不会出现安装后端面间隙导致的晃动问题。

　　这类转接接头在实际使用中，覆盖了从家用DIY拆装家具、电器，到车间里设备装配、维修，再到汽修场景里的小规格螺丝拆装等多个场景，不需要更换驱动工具，只需要更换对应规格的批头就能完成不同类型螺丝的拆装作业，尤其是在外出上门维修时，不需要携带整套不同驱动规格的工具，只需要搭配一个这样的转接头，就能用现有的3/8方驱工具适配所有1/4六角柄批头，大幅减少外出携带的工具重量。在建模过程中，需要严格对照通用五金工具的接口标准来确定各个尺寸，不能随意更改方孔和六角孔的对边尺寸，否则会出现配合过紧无法安装，或者配合过松晃动量大的问题，同时所有的棱边都做了微小的倒角处理，不仅去除了锐边避免划伤手部，也能在安装时起到导向作用，提升装配的顺畅度。
