碗类注塑成型用型芯型腔结构设计

　　这套型芯与型腔结构，核心服务于日用薄壁碗类塑件的注射成型工序，在餐具注塑生产场景中，这类成型零件直接决定了最终碗件的内壁弧度、外壁轮廓、壁厚均匀性以及成型脱模的顺畅度，是整套注塑模具的核心工作部件。日常接触的密胺碗、PP材质餐碗、食品级塑料汤碗的批量生产，都依赖这类精准匹配的型芯型腔结构完成塑件的赋形，在小型注塑机配套的日用品模具中，这类结构的设计合理性直接影响单批次生产的良品率与成型周期。

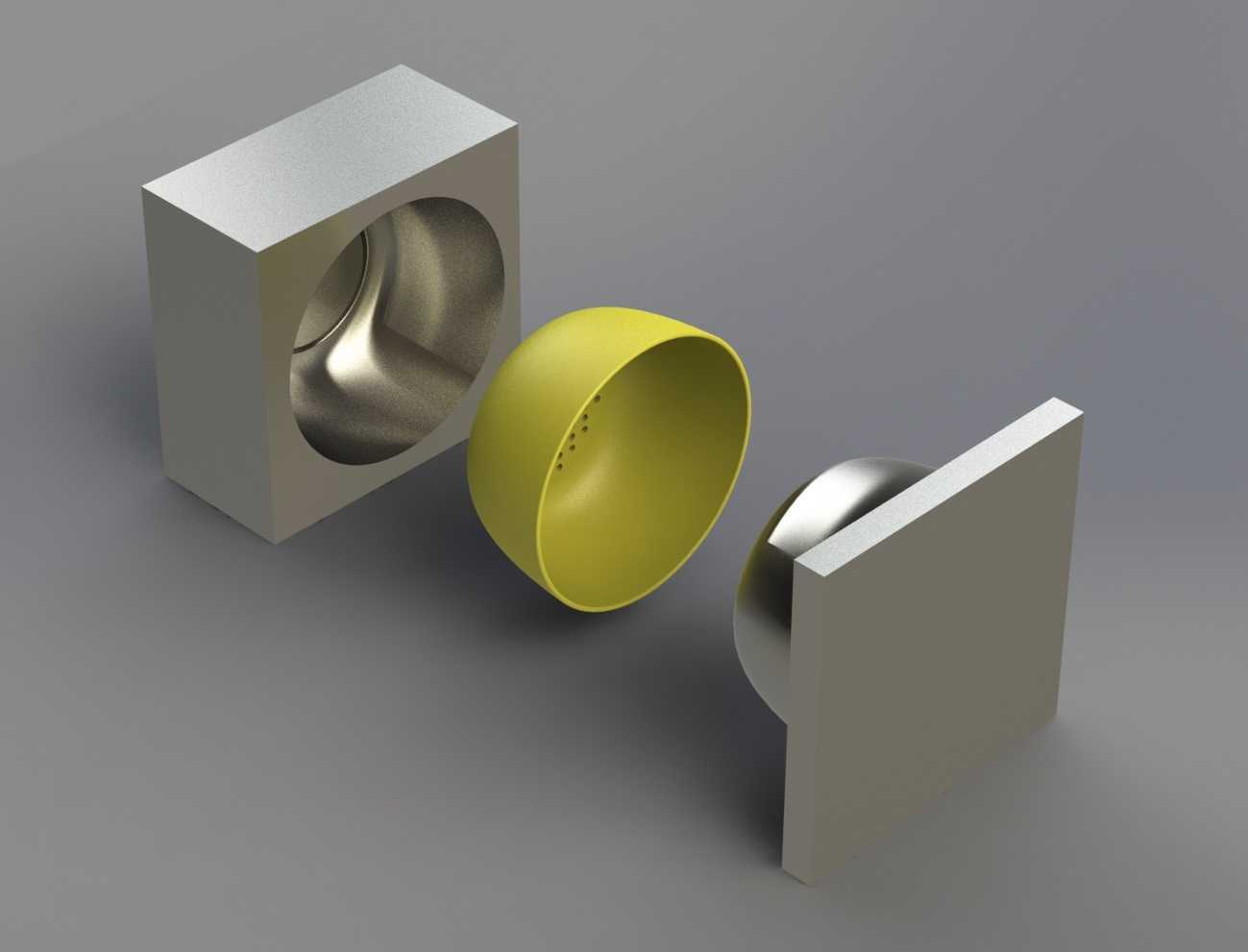

　　从功能特性来看，该套结构采用分体式成型设计，型腔部分负责成型碗的外圆弧面与碗口端面，型芯部分负责成型碗的内凹弧面与底部定位结构，合模后两者之间的空腔即为碗件的成型腔，空腔的间隙严格控制在1.2mm-1.8mm区间，匹配常规日用塑料碗的壁厚要求，避免壁厚不均导致的缩痕、缺料问题。型芯的球面弧面与型腔的内凹弧面采用同轴度公差0.02mm的设计基准，确保合模后不会出现偏心错位，避免碗件出现单边壁厚过薄的强度缺陷。同时在型芯与型腔的合模贴合面，设计了宽度3mm的溢料槽结构，可将注射过程中产生的多余飞边引导至槽内，减少后续塑件去飞边的人工处理工作量。

　　设计思路上，这套结构优先考虑了成型后的脱模顺畅性，型芯的脱模斜度设置为1.5°，沿出模方向逐步收窄，避免塑件抱紧型芯导致脱模时顶白、变形；型腔的内壁脱模斜度设置为1°，既保证碗口部分的尺寸精度，又能减少塑件粘定模的概率。结构的安装边界充分适配标准模架的安装尺寸，型腔采用嵌入式结构安装在定模板的模框内，配合面采用H7/m6的过渡配合，既保证安装定位精度，又方便后续磨损后的快速更换；型芯通过底部的定位台阶固定在动模板的型芯固定板上，中心预留了冷却水道的安装空间，可通入循环冷却水控制成型温度，缩短塑件冷却定型时间。

　　在实际生产适配中，这套结构可适配锁模力120T-160T的卧式注塑机，主流道入口直径匹配标准注塑机喷嘴的4mm尺寸，分流道采用圆形截面设计，直径6mm，保证熔融塑料的充模流速均匀，避免碗口边缘出现缺料、熔接痕缺陷。成型面的表面粗糙度要求达到Ra0.8，既保证塑件表面的光洁度，减少餐具表面的卫生死角，又能降低脱模时的摩擦阻力，延长成型零件的使用寿命。针对食品级塑件的生产需求，成型面可直接做镜面抛光处理，无需额外添加镀层，避免镀层脱落带来的食品安全风险。

　　从结构强度角度考虑，型腔的外部采用方块式支撑结构，侧壁厚度不小于25mm，可承受注射过程中最大80MPa的型腔压力，不会出现侧壁胀模变形导致的塑件尺寸超差问题；型芯的内部做了减重孔设计，在保证成型面强度的前提下减少钢材用量，同时为冷却水道、顶杆结构预留足够的布置空间，顶杆的布置位置选在碗底的非外观面，避免顶杆痕迹影响塑件的外观质量。整套结构的分型面选在碗口的端面位置，分型面贴合平整，合模时的贴合间隙控制在0.02mm以内，避免注射过程中出现飞边问题，同时也方便加工过程中的分型面研配作业，减少模具装配的调试周期。
