手动杠杆式易拉罐压扁回收处理装置

　　在社区废品回收站点、小型商超后勤区、家庭垃圾分类收纳场景中，这类手动罐体压扁装置的使用频率一直不低，核心解决的是空金属易拉罐占用收纳空间、转运装载率低的实际问题——常规330ml铝制易拉罐空罐直立状态占用的立体空间，经压扁后可缩减至原体积的15%以内，不管是临时收纳还是批量归集转运，都能大幅降低空间占用成本。整套装置的执行逻辑完全依托纯机械杠杆增力结构，无需外接电源、气源等动力源，单人单手握持上压杆即可完成全部操作，对使用场景的适配性极强，哪怕是无供电的户外临时回收点也能正常使用。从结构设计逻辑来看，整套构件全部采用钣金折弯+铆接装配的工艺路线，没有复杂的机加工零件，生产端的制造成本控制空间很大。

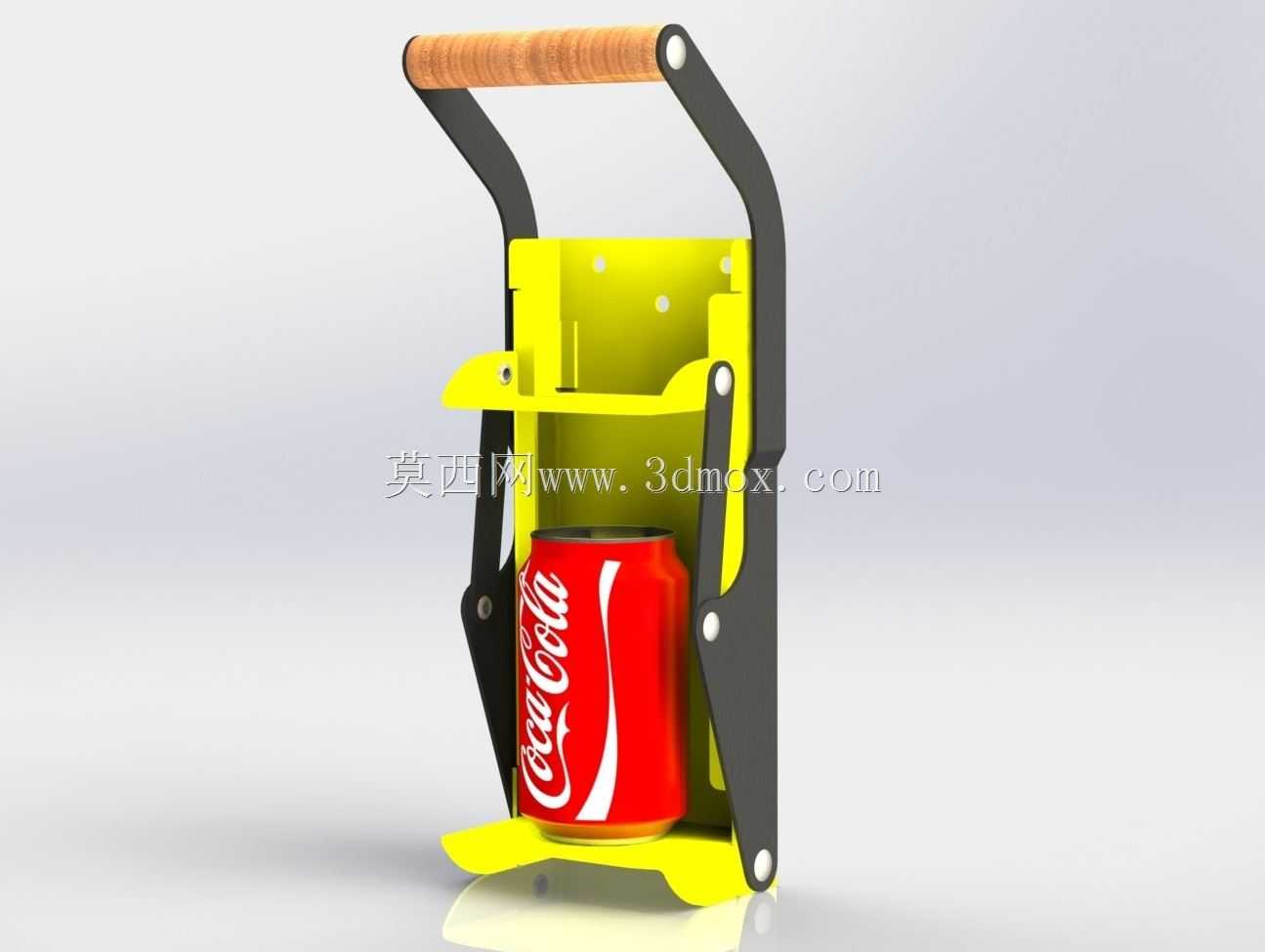

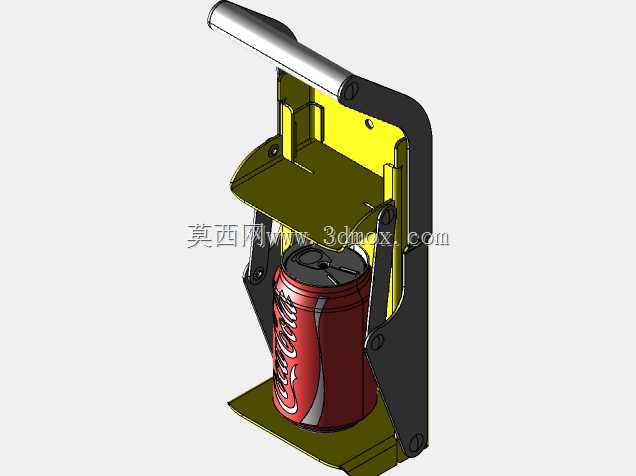

　　主体支撑框架采用3mm厚度碳钢板经激光下料、数控折弯成型，折弯边预留的翻边结构既可以提升框架整体的抗扭刚度，避免长期受侧向力出现框架变形，也能消除板材剪切后的锐边，降低操作过程中划伤的风险；杠杆压臂部分采用2mm厚度碳钢板折弯成槽型截面，在保证压臂抗弯强度的前提下尽可能降低整体自重，操作时的抬升、下压行程阻力更小。装置底部设置带定位挡边的承托平台，刚好适配常规直径66mm、高度120mm左右的标准铝制易拉罐，放置时罐体可自动卡入定位区域，下压过程中不会出现罐体侧滑弹出的问题；压臂的施力端面做了压花防滑处理，与罐体上盖接触时可形成足够的静摩擦力，避免压合过程中出现罐体移位。上压杆的握持部分套设木质握套，相比金属直接接触的形式，

　　冬季操作不会有冰黏触感，长时间握持施力也不会出现硌手的问题，握套与金属杆之间采用过盈配合装配，无需额外紧固件即可防止使用过程中握套转动、滑脱。整套装置的安装边界非常灵活，既可以通过框架背板预留的四个安装孔，用膨胀螺丝固定在墙面、立柱立面使用，也可以直接放置在水平工作台面，依靠底部防滑橡胶垫的摩擦力保持操作稳定性，无需做永久性固定安装，适合经常需要调整摆放位置的使用场景。杠杆的力臂比经过反复校核，普通成年女性单手施加15kg左右的下压力，即可通过杠杆放大获得足够的压合力，将空易拉罐完全压扁至10mm以内的厚度，不会出现压合不到位回弹的情况；所有活动铰接点都采用不锈钢铆钉做转动副，配合装配间隙预留的0.2mm旷量，

　　长期使用也不会出现铰接点锈死、卡滞的问题，日常维护仅需定期在铰接点滴注少量润滑油即可，没有复杂的维保要求。框架两侧的立式护板做了全包式设计，压合作业过程中如果罐体出现意外开裂，护板可以阻挡罐体碎片、残留液体向两侧飞溅，保护操作者的安全；压臂的下压行程做了机械硬限位，当压合到设定厚度时，压臂上的限位凸台会与主体框架接触，避免过度下压导致构件变形。相比脚踏式、电动式的同类压扁设备，这种纯手动杠杆结构的装置故障率极低，没有易损的电子元件、气动密封件，哪怕在潮湿的户外环境长期放置，也不会出现电路短路、密封件老化失效的问题，全生命周期的使用成本非常低，非常适合小规模、低频次的罐体压扁处理需求。在结构建模过程中，所有钣金构件的折弯系数都按照碳钢材料的实际折弯参数设置，下料尺寸可直接导出用于激光切割编程，铆接孔的位置公差控制在0.1mm以内，装配时无需二次锉修即可完成整机组装，完全符合钣金加工的实际工艺要求，不存在无法落地生产的理想化设计结构。
