面槽车削加工用切削工装结构

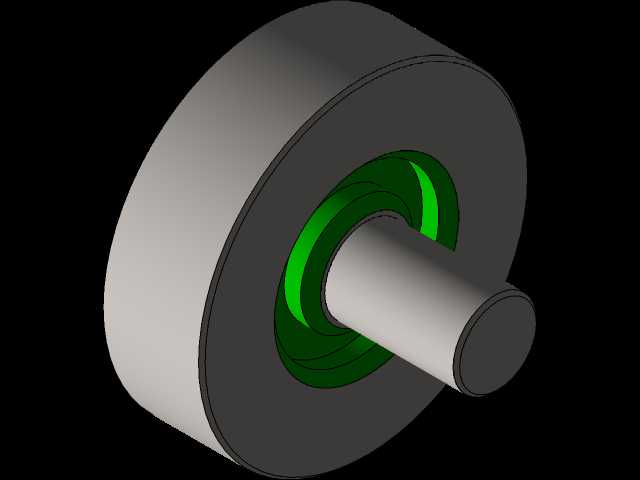

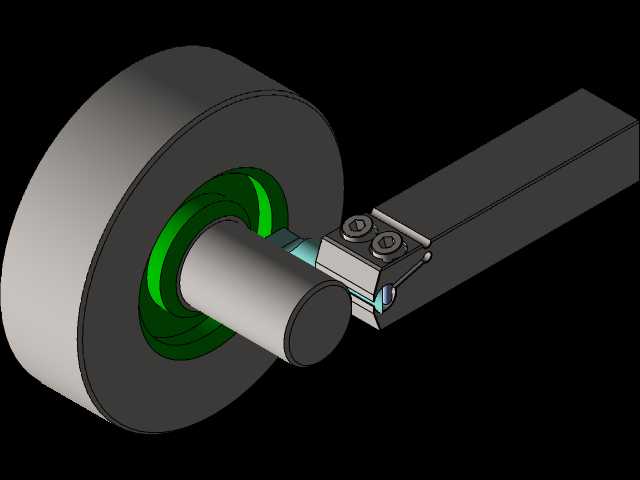

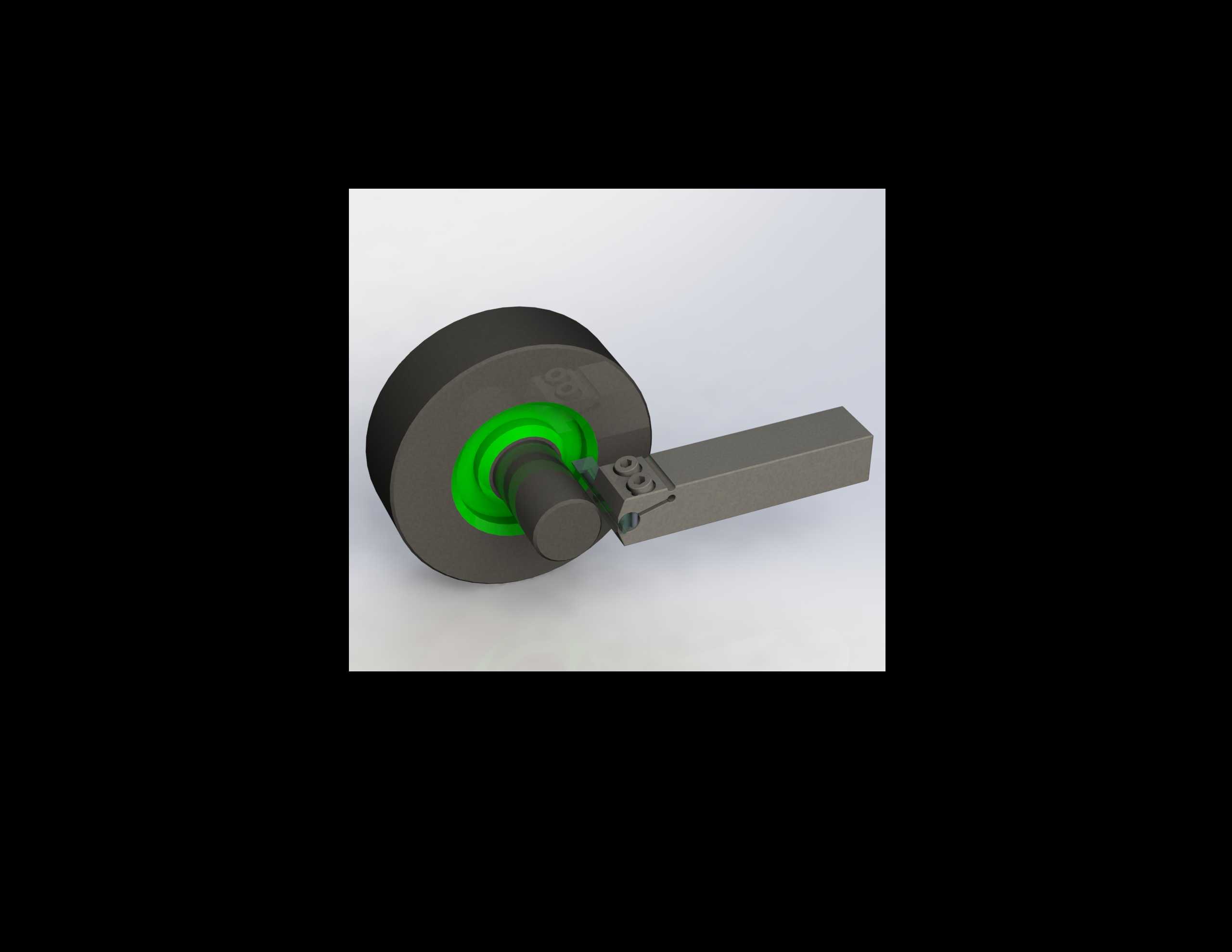

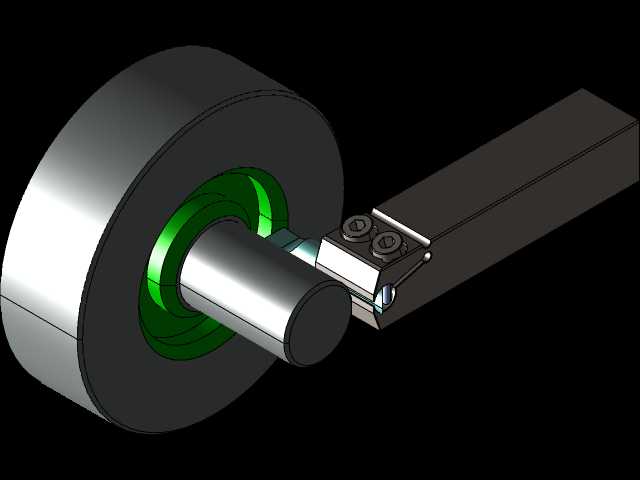

　　在回转类零件的端面环槽加工工序中，常规外圆车刀受刀头角度与进给轨迹限制，很难一次成型槽底平面与槽侧壁的垂直过渡结构，容易出现让刀导致的槽宽超差、槽底振纹等问题，这套车削工装正是针对这类加工痛点做的结构优化。从实际加工场景来看，该结构适配普通卧式车床的四方刀架安装位，不需要额外改造刀塔接口，可直接通过刀架压紧螺栓完成固定，安装时刀头切削点与主轴回转中心的高度差控制在0.02mm以内，避免因中心高偏差导致的切削刃崩损。工装的导向轮部分采用台阶式结构，大直径轮缘在加工时可贴靠工件已加工的外圆基准面做随动支撑，抵消径向切削力带来的刀杆挠曲变形，中间的绿色缓冲衬套采用耐磨非金属材质，既减少支撑轮与工件表面的摩擦划伤，

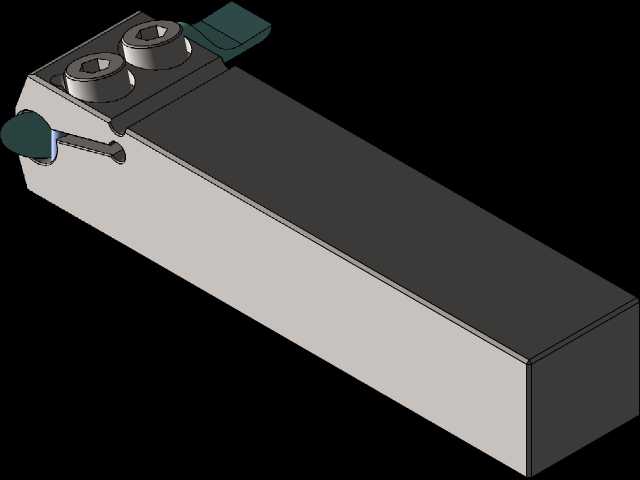

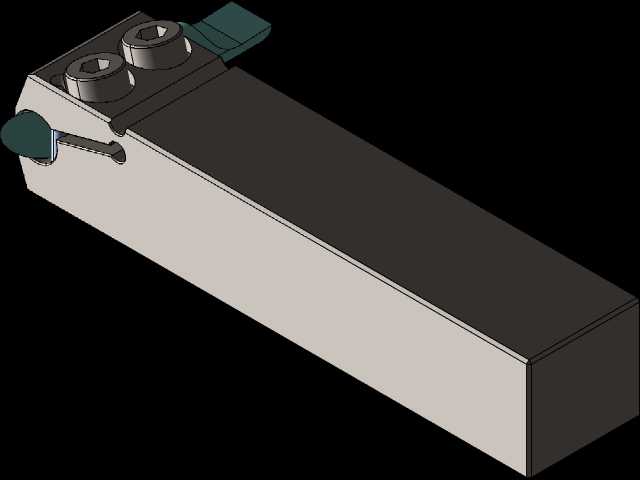

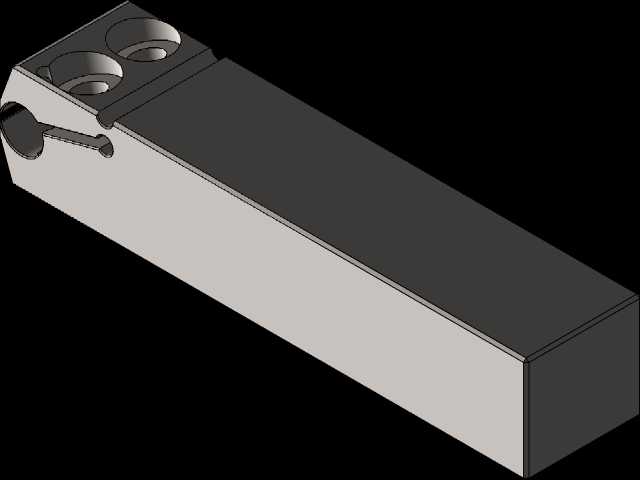

　　又能吸收断续切削时产生的微幅振动，保证槽面的加工粗糙度达到Ra1.6以内的工艺要求。刀头部分采用可换式机夹刀片结构，刀片通过压块固定在刀杆前端的定位槽内，磨损后不需要整体拆卸刀杆，松开压紧螺钉即可快速更换刀片，减少换刀辅助时间；刀杆截面为矩形结构，悬伸长度控制在刀杆截面高度的2.5倍以内，兼顾加工深槽时的避让需求与刀杆整体刚性，避免长悬伸带来的振颤问题。设计过程中重点考虑了加工行程的边界限制，支撑轮的回转半径小于待加工端面环槽的最小内槽直径，不会在进给过程中与工件槽壁发生干涉，刀杆侧面与工件端面的垂直距离预留了3mm以上的排屑空间，切屑可顺着刀杆斜面顺利排出，不会积屑刮伤已加工槽面。从功能适配性来看，

　　这套结构不仅能完成常规的端面直槽加工，更换不同角度的刀片后还可加工端面梯形槽、退刀槽等异形槽结构，支撑轮的压紧力可通过后端的微调螺母调整，适配不同硬度材质的工件加工，加工铝合金等软质材料时可适当减小支撑轮贴靠压力，避免工件表面出现压痕，加工钢件等硬质材料时可增大贴靠力，提升切削稳定性。实际使用中，该工装的进给方向沿车床X轴横向走刀，切削参数可匹配常规端面车削的线速度要求，不需要重新编写复杂的走刀轨迹，普通机床操作人员即可快速上手，相比传统焊接式车刀，加工同规格端面槽的尺寸一致性可提升60%以上，有效减少后续槽宽尺寸的配磨工序。结构上没有复杂的传动组件，所有零件均为常见机加工件，维护时仅需定期检查支撑轮衬套的磨损量，

　　衬套磨损间隙超过0.1mm时及时更换即可，不需要做整体拆解保养，日常维护成本极低。安装时需注意支撑轮的回转端面与刀杆进给方向的平行度，校准误差控制在0.01mm以内，防止支撑轮偏磨导致的支撑失效，刀杆压紧时需采用两点压紧方式，避免单螺栓压紧带来的刀杆偏转，保证切削刃的位置精度。
