耶鲁YBF系列4.5-9kg弹簧平衡器结构设计

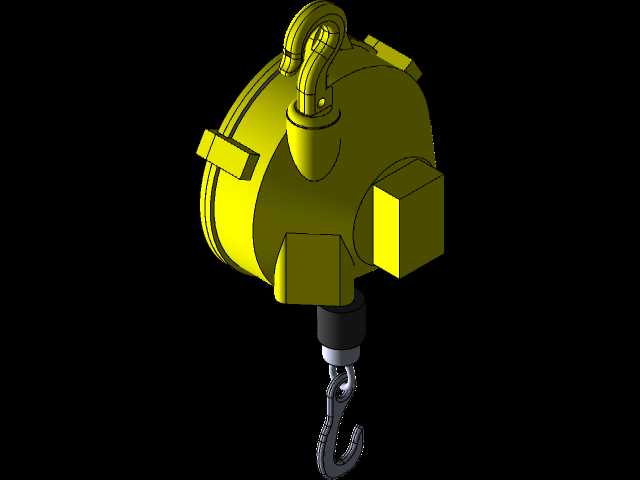

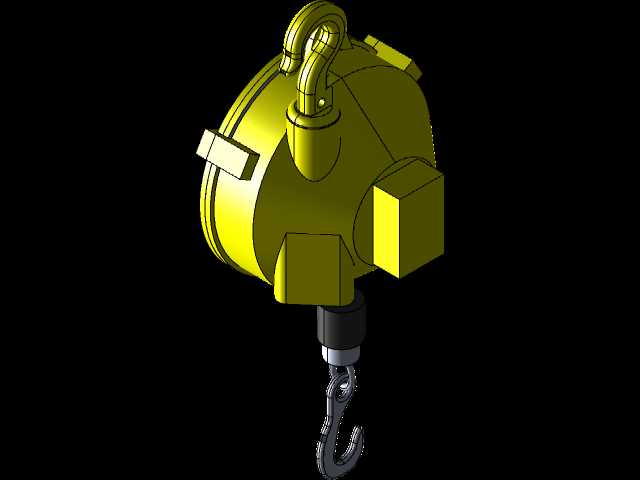

　　在汽车焊装、家电总装、五金加工等需要长时间手持重型工具作业的工位上，弹簧平衡器是降低操作疲劳、提升作业精度的核心辅助设备，本次呈现的耶鲁YBF系列平衡器针对4.5-9kg负载区间设计，适配常见的气动拧紧枪、小型焊钳、电动打磨机等工位工具的悬挂需求。从结构设计逻辑来看，该平衡器采用蜗卷弹簧作为核心储能元件，通过弹簧的卷绕形变储存与释放弹力，平衡悬挂工具的自身重力，让操作人员在作业过程中仅需施加极小的操作力即可完成工具的上下移动、位置调整，无需持续承担工具重量，可大幅降低长时间重复作业带来的肌肉劳损风险。

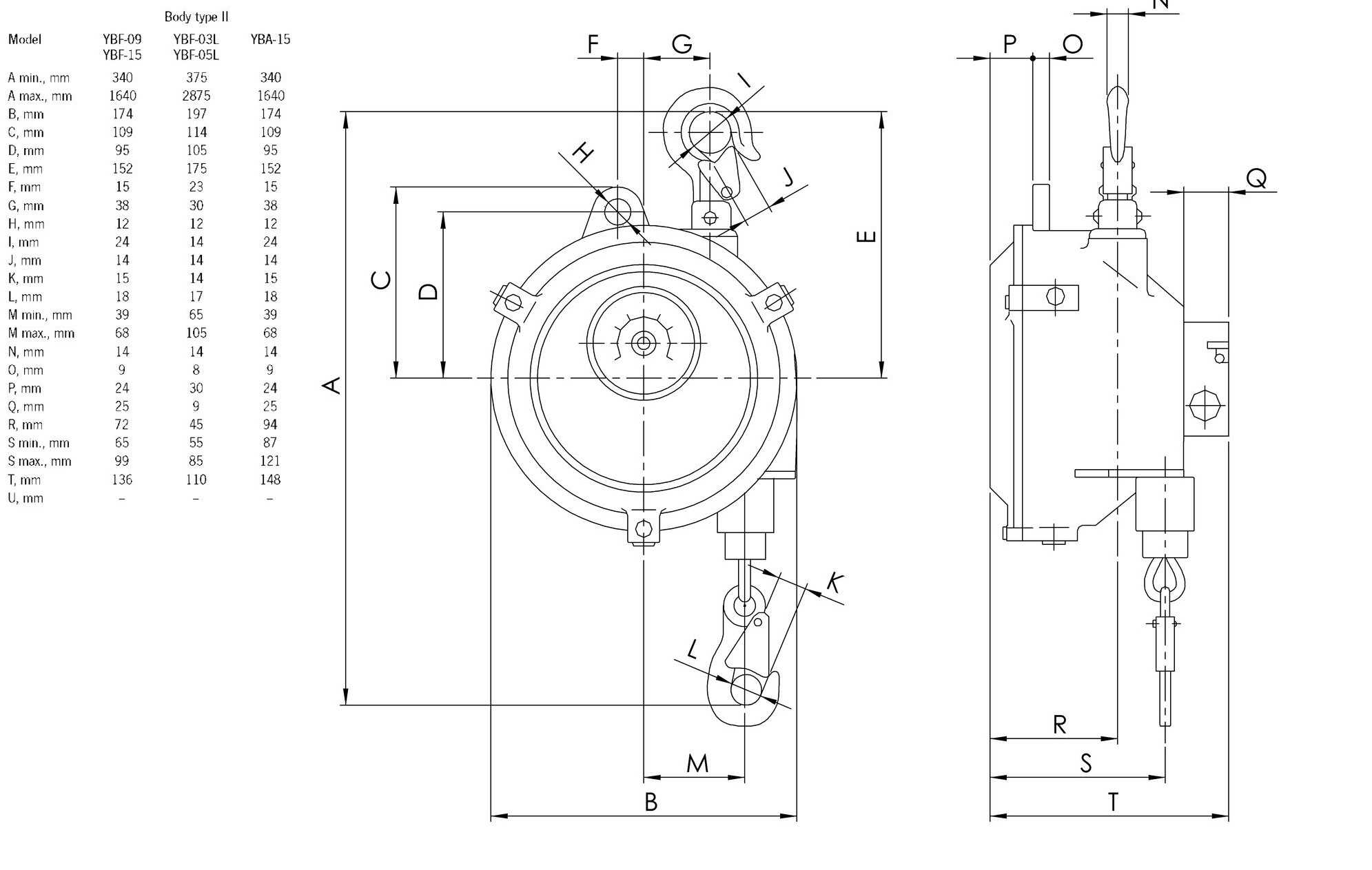

　　从外形尺寸与安装边界来看，图纸标注了完整的安装与作业空间参数，顶部采用旋转吊钩结构，可直接挂接在工位上方的工字钢滑轨、专用吊点或者流水线配套的悬挂梁上，吊钩可360度旋转，适配不同方向的作业角度调整需求；主体壳体采用圆形卷簧仓设计，仓体直径、整体高度均有明确的尺寸标注，安装时需预留足够的垂直空间，避免钢丝绳收放过程中与周边管线、工位架体发生干涉；下部的吊钩用于挂载作业工具，钢丝绳的伸出长度对应不同的作业半径，设计时充分考虑了普通工位的作业高度范围，钢丝绳收放顺畅无卡滞，同时设置了上下限位结构，防止钢丝绳过度拉出导致弹簧失效，或者过度回缩导致吊钩撞击壳体。

　　功能特性层面，该平衡器的弹力调节结构设置在壳体侧面，可通过专用调节旋钮调整蜗卷弹簧的预紧力，适配4.5-9kg区间内不同重量的工具，调节过程线性平滑，不会出现弹力突变的情况；壳体采用高强度冲压钢板成型，表面做防锈喷塑处理，可适应车间内多粉尘、少量切削液飞溅的作业环境，内部的蜗卷弹簧采用优质弹簧钢制作，经过严格的疲劳测试，可满足数万次的伸缩循环使用需求；钢丝绳采用镀锌多股钢绳，破断拉力远大于额定负载，搭配防脱卡扣的下部吊钩，可避免工具意外坠落引发的安全事故。

　　设计思路上，该平衡器充分考虑了工位实际使用的各类细节，主体结构没有多余的外露突出部件，避免作业过程中勾挂操作人员的衣物或者周边管线；顶部吊钩与主体的连接部位设置了推力轴承，旋转时阻力极小，操作人员拖动工具横向移动时不会出现卡顿；整体重量控制合理，不会给上部悬挂结构带来过大的额外负载，同时壳体的合缝处做了密封处理，可阻挡车间内的金属碎屑、粉尘进入卷簧仓内部，延长内部元件的使用寿命。在实际选型应用时，需要根据所挂载工具的实际重量选择对应负载区间的型号，安装时需确保上部吊点的承重能力满足平衡器加工具总重量的安全系数要求，同时调整钢丝绳的初始伸出长度，匹配作业面的高度，让工具在自然悬挂状态下刚好处于操作人员舒适的作业位置，无需过度抬臂或者弯腰操作。

　　从结构细节来看，图纸中完整标注了各部件的装配关系，卷簧仓内部的弹簧固定轴、钢丝绳缠绕轮、锁止机构均有明确的尺寸配合要求，建模时需重点关注蜗卷弹簧的安装空间，确保弹簧在完全卷绕和完全拉出状态下都不会与仓体内壁发生摩擦；钢丝绳的导向轮采用耐磨材质制作，减少钢丝绳伸缩过程中的磨损，延长钢绳使用寿命；下部吊钩与钢丝绳的连接部位设置了缓冲结构，可吸收工具挂载时的轻微冲击，避免冲击力直接传递到蜗卷弹簧上导致弹簧提前疲劳失效。这类平衡器在流水线工位的应用中，通常会搭配滑轨使用，实现工具在一定范围内的横向移动，覆盖多个作业点位，相比传统的固定吊点，灵活性更强，可满足多工序流水作业的需求，在实际使用过程中，还需要定期检查钢丝绳的磨损情况、弹簧的弹力衰减情况，及时做维护调整，确保设备始终处于可靠的工作状态。
