手动旋转进给式管道切割工具结构设计

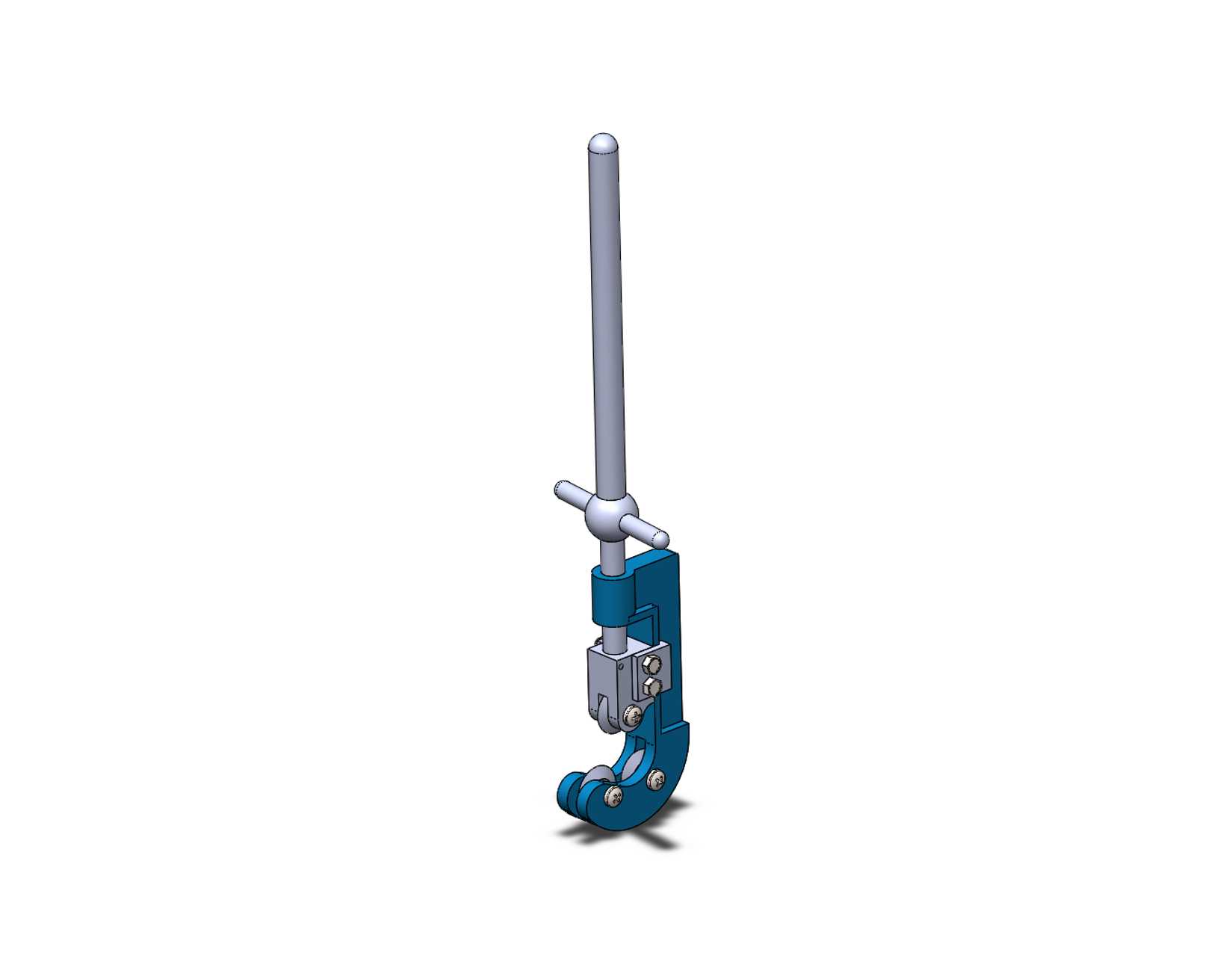

　　核心切割执行部件采用两个支撑滚轮搭配一个硬质合金切割轮的三点夹持布局，两个支撑滚轮在切割过程中贴合管道外壁做圆周滚动支撑，保证切割轮的进给方向始终垂直于管道轴线，避免切割过程中出现偏斜、切口错位的问题，切割轮的进给通过顶部的T型转动手柄驱动丝杆副实现，转动手柄时丝杆带动切割轮安装座沿C型架的导向槽平稳进给，进给量可以通过手柄的转动角度精准控制，针对薄壁铜管、PVC管等易变形材料可以采用小进给量多圈转动的操作方式，针对厚壁钢管可以适当加大单次进给量，兼顾切割效率与切口质量。长操作杆的设计充分利用了杠杆增力原理，作业时操作人员握持长杆带动整个切管器绕管道做圆周转动，不需要额外施加过大的下压力，在民用给排水施工、工业管路铺设、设备维修现场的管路作业场景里，这类手动切管工具是管路作业人员随身配备的高频使用工具，不同于大型电动切管设备需要外接电源、占用作业空间大的局限，它可以在狭窄的管井、高空管架、野外无供电的作业场景下完成不同材质管道的截断作业，适配塑料、紫铜、黄铜、碳素结构钢、铝合金以及PVC等多种常见管路材料的切割需求。从结构设计逻辑来看，这款切管器采用C型开口抱管结构，作业时不需要从管道端部穿入工具，直接从管道侧向卡入待切割位置即可，这一设计大幅提升了已铺设完成的存量管路维修作业的便利性，避免了传统套入式切管器必须从管端穿入、无法处理中间段管路的缺陷。

　　依靠转动过程中切割轮的逐步进给即可完成管壁的穿透切割，相比传统手锯切割的方式，切口端面平整无毛刺，不需要额外做大量的端口修磨工作，切割后可以直接进行套丝、插接、卡压等后续管路连接作业。从安装边界与尺寸适配来看，这款切管器的C型架开口尺寸覆盖了常规小口径管路的外径范围，整体结构紧凑，作业时围绕管道的转动半径仅比管道外径大出工具本体的厚度尺寸，在靠墙布置的管路、密集排布的管排间隙中也能完成整圈转动作业，不会因为周边空间不足出现卡滞无法转动的问题。切割轮与支撑滚轮都采用销轴式快拆安装结构，当切割轮出现磨损、崩刃时，只需要拔出销轴即可快速更换同规格切割轮，不需要拆解整个工具主体，降低了现场维护的成本与时间消耗。

　　导向槽与丝杆的配合部位预留了润滑脂存储间隙，长期在潮湿、多粉尘的施工现场使用时，定期填充润滑脂即可保证进给动作顺畅，避免出现丝杆卡涩、进给不畅的问题。C型架主体采用高强度铸钢材质一体成型，在施加较大进给压力切割厚壁钢管时不会出现架体张开变形的问题，保证切割轮的进给轨迹始终保持稳定，避免因为架体变形导致切割轮崩裂、切口歪斜的情况。T型手柄的横向握把采用滚花防滑设计，手上沾有油污、水渍时转动进给手柄也不会出现打滑脱手的问题，长操作杆的尾部做了圆弧收边处理，长时间握持施力时不会硌手，提升连续作业的操作舒适度。在实际作业过程中，针对不同材质的管道可以灵活调整操作节奏，切割PVC等塑性管材时可以适当加快转动速度，

　　减少进给量避免管材出现挤压变形；切割铜、铝等软质金属管材时可以保持中等进给速度，保证切口光滑无卷边；切割碳素钢管等硬质金属管材时，降低转动速度，保持稳定的进给压力，避免切割轮因为瞬时冲击力过大出现崩损。这款工具的结构设计完全围绕现场管路作业的实际痛点展开，没有多余的冗余结构，所有部件的布局都服务于便携、高效、稳定的切割需求，不管是家装水电工的日常施工作业，还是工厂设备维修班组的应急管路抢修，或是制冷管路安装、燃气管道布设等专业作业场景，都能提供稳定可靠的管道截断能力，相比电动切割设备，它不存在电池续航、电源线拉扯、电机烧损等故障隐患，只要切割轮处于完好状态就能随时投入作业，是管路作业领域经过长期实际验证的经典手动工具结构。
