带安装底座的筒式铰接支撑构件

　　这类带安装底座的筒式铰接支撑构件，在轻工输送线、小型工装夹具、非标自动化设备的连杆传动机构中应用十分广泛，核心作用是为做回转摆动的杆件提供稳定的铰接支撑点位，同时通过底部的安装板实现与设备机架、型材框架的刚性连接，避免铰接部位在长期交变载荷下出现松动、位移，影响整套传动机构的动作精度。从实际使用场景来看，这类构件常作为气缸摆臂、连杆传动组、防护门翻转机构的固定铰接端，需要承受杆件摆动过程中产生的径向载荷与少量轴向窜动力，因此结构设计上首先要保证筒身部分的壁厚满足抗剪切、抗形变要求，筒体内孔的尺寸公差需要与配套的铰接销轴做间隙配合，既要保证销轴转动顺畅无卡滞，又要避免配合间隙过大导致摆动过程中出现旷量，长期使用产生异常磨损。

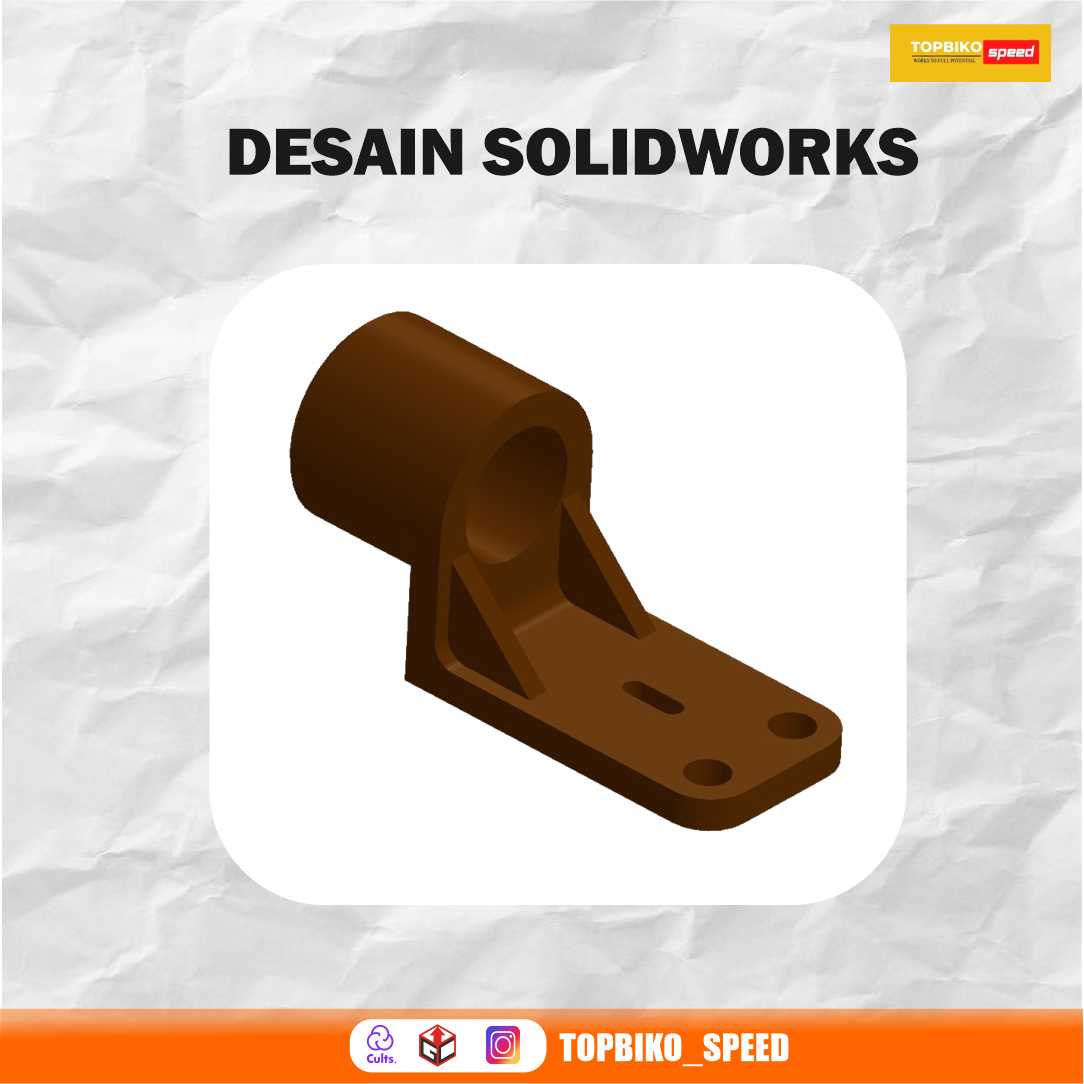

　　设计这类构件时，首先要根据实际工况的载荷大小确定筒身的内径与外径参数，筒身长度需要匹配铰接杆件的连接端宽度，保证销轴穿入后两端有足够的卡簧或挡圈安装空间，避免销轴在转动过程中从筒体内脱出。底部的安装板采用平板式结构，板上开设两个安装通孔，孔位间距需要匹配常用工业铝型材的槽距或者设备机架的预装孔位，方便现场安装时直接通过螺栓锁紧，不需要额外做打孔加工。筒身与安装板的连接部位设置了两道三角形加强筋，筋板的厚度根据整体载荷等级匹配，从筒身外侧圆弧面平滑过渡到安装板上表面，能够有效分散筒身承受的径向载荷，避免筒身与安装板的连接根部在长期受载后出现应力集中，甚至发生断裂失效。

　　从安装边界来看，安装板的底面为全平面加工，安装时需要与机架的安装面完全贴合，避免出现悬空导致锁紧螺栓受额外的弯曲应力；筒身的轴线与安装板平面保持平行，安装后铰接杆件的摆动平面与安装板平面垂直，能够保证传动过程中杆件不会出现侧向偏载。构件的整体外形没有多余的突出结构，安装后占用的空间较小，适合在设备内部安装空间紧凑的位置使用，不会和周边的其他传动部件、管线产生运动干涉。筒体内孔的两端可以根据使用需求加装铜套或者自润滑轴承，进一步提升铰接部位的耐磨性能，降低日常维护的频率，在粉尘较多的生产车间使用时，还可以在筒体两端加装防尘密封圈，避免粉尘进入铰接配合面加剧磨损。

　　在实际选型应用时，需要先核算铰接部位的最大径向载荷，确认构件的筒身壁厚、加强筋结构能够满足载荷要求，同时要确认筒体内径与配套销轴的尺寸匹配，安装板的孔位与现场安装点位的孔位对齐，避免出现安装错位需要二次加工的情况。这类支撑构件相比一体式焊接的铰接座，加工精度更容易控制，安装调整更加灵活，出现磨损后可以整体快速更换，不需要对设备机架做焊接修复，能够大幅降低设备的维护停机时间，在各类中小型非标机械设备的传动机构中有着很高的应用普及率。
