参考NACA翼型设计的涡轮机叶片结构

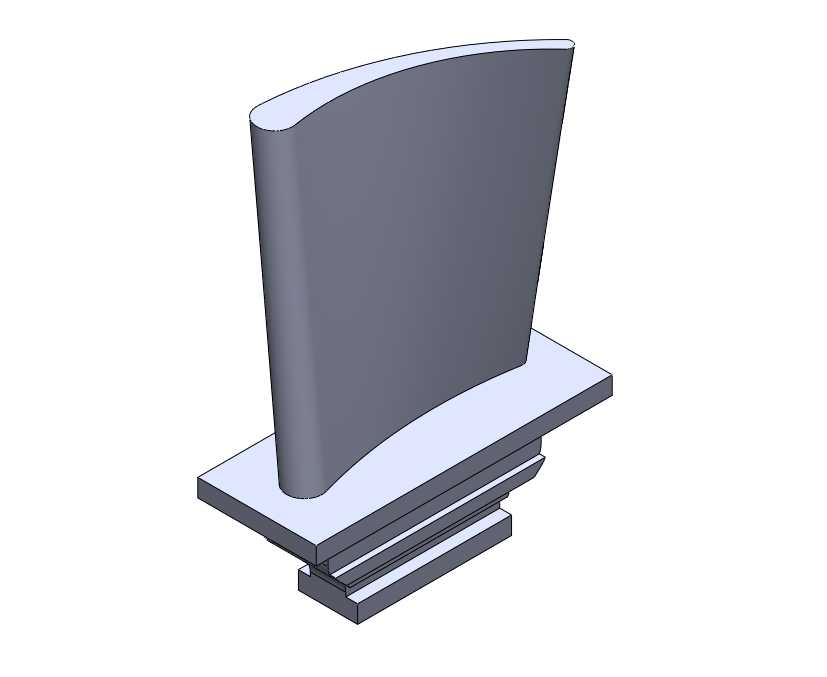

　　在透平机械的核心做功单元设计中，叶片的气动外形与安装结构直接决定了整级设备的能量转换效率，这款参考NACA翼型开发的涡轮机叶片，正是针对中低压级涡轮的做功需求完成的结构设计，既兼顾了翼型本身成熟的气动性能优势，也匹配了常规轮盘的安装接口要求。从实际应用场景来看，这类叶片可适配工业驱动汽轮机、中小功率燃气轮机的低压级段，也可用于尾气能量回收透平、工业鼓风机的动叶装配场景，在高温高速气流的冲刷下完成动能与机械能的转换，是透平转子上承担核心做功功能的关键零件。

　　设计阶段最先敲定的是叶身的翼型选型，没有采用自定义的曲面叶型，而是直接选用经过大量风洞与工程验证的NACA低速翼型作为基础型线，这类翼型本身的升阻比特性稳定，在亚音速气流工况下的流动分离阈值更高，能有效降低叶片吸力面的附面层分离损失，减少叶道内的涡流损耗。叶身的型线从根部到顶部没有做等截面设计，而是沿着叶高方向做了适度的扭转变形，匹配不同叶高处的圆周速度差异，让气流沿整个叶高的进出气角都能和相邻静叶的出气方向匹配，避免叶根、叶顶位置出现气流冲角过大导致的效率下降。叶身的前缘做了小半径的圆角过渡，没有保留翼型原始的尖锐前缘，主要是考虑到实际运行中气流携带的微小颗粒会对前缘造成冲蚀，适度的圆角能提升叶片的抗冲蚀能力，同时不会对气动性能造成明显影响；叶身的尾缘则控制了合理的厚度，既避免加工过程中出现薄壁振颤、边缘崩缺的问题，也能减少尾迹涡流的宽度，降低下游叶片的来流扰动。

　　安装结构部分采用的是枞树型叶根设计，这种叶根的多齿楔形结构能均匀承受叶片高速旋转产生的离心载荷，齿面的接触应力分布更合理，不会出现单齿应力集中导致的叶根断裂风险，同时这种结构的装配便捷性较好，不需要额外的焊接或者螺栓紧固，直接将叶根沿轮盘的周向榫槽推入即可完成定位，后期检修更换单支叶片时不需要拆解整个转子，能大幅降低运维的工作量。叶根和叶身的过渡位置做了大圆弧的卸荷结构，没有采用直角转接，避免这个位置在离心力与气流激振力的复合作用下出现应力集中，从结构上降低疲劳裂纹的萌生概率。叶根的定位台阶面做了平面度的严格控制，装配后能和轮盘端面完全贴合，保证叶片的轴向定位精度，避免运行过程中出现叶片轴向窜动碰磨静子部件的问题。

　　从安装边界来看，叶根的榫齿齿距、齿形角度完全匹配标准的轮盘榫槽参数，不需要对轮盘做额外的二次加工就能直接适配；叶身的轴向宽度、叶顶与气缸内壁的预留间隙都参考了同等级涡轮的常规设计值，叶顶位置没有额外设计围带结构，属于自由叶片设计，适合转速相对稳定、叶高不算太大的级段使用，能减少围带带来的离心载荷增量，降低轮盘的受力负担。实际建模过程中，叶身的曲面全部采用G2连续的曲面构建，没有出现曲面拼接的棱角，保证后续流体仿真时的网格划分质量，也能为后续的数控加工程序编制提供光滑的刀路轨迹依据，减少加工后的表面抛光工作量。叶身的表面粗糙度要求参考同类型零件的工作需求，型面位置需要达到镜面级的加工精度，降低气流流过时的摩擦阻力，叶根的配合齿面则需要保证足够的接触精度，避免装配后出现接触应力不均的问题。

　　在结构强度校核的维度，这款叶片的固有频率避开了常规运行转速下的激振频率区间，能避免运行过程中出现共振问题，叶身的厚度分布从根部到顶部逐渐减薄，既保证了叶根位置的结构强度能承受最大的离心拉应力，也能降低叶顶位置的质量，减少整体的离心载荷。针对气流冲蚀的问题，叶身的型面设计也预留了后续喷涂耐磨涂层的厚度余量，不会因为涂层喷涂导致叶型的实际尺寸偏离设计值，保证气动性能的稳定。和常规的直叶片相比，这种基于成熟翼型开发的扭叶片，在相同的级压比工况下，能量转换效率能提升数个百分点，同时叶片的运行稳定性更好，变工况适应能力更强，在负荷波动的工况下也能保持稳定的做功能力，不会轻易出现流动分离导致的喘振问题。
