立式方形不锈钢储液容器结构设计

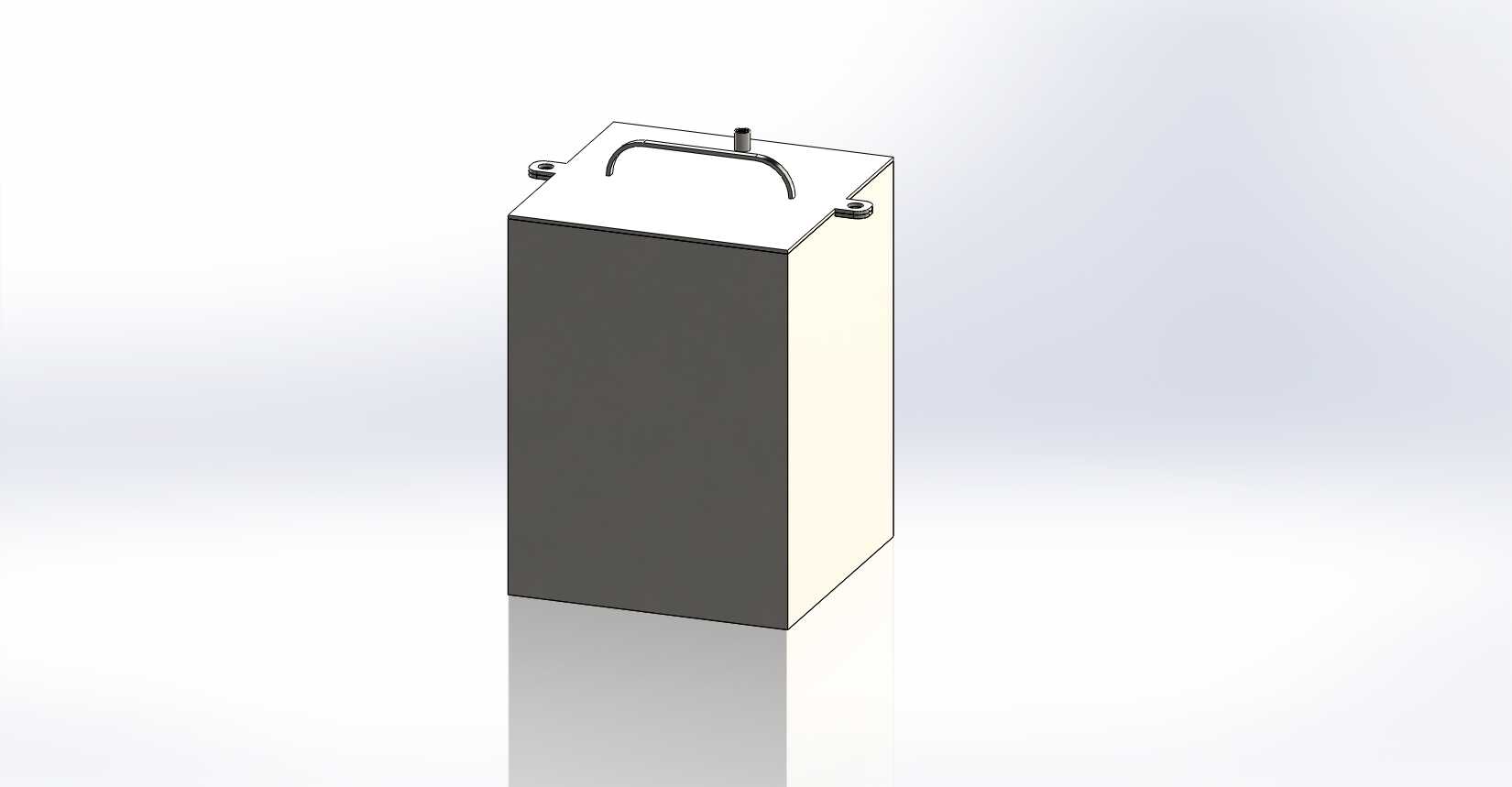

　　这款立式方形不锈钢储液容器，主要面向食品加工、精细化工、实验室试剂存储等对介质洁净度有一定要求的常压储运场景，相比同容积的圆形罐体，方形结构能够最大化利用车间或设备内部的规整安装空间，减少边角区域的空间浪费，尤其适合嵌入集成到成套加工设备的机架内部，或是在排布紧凑的生产流水线旁作为中转储液单元使用。从实际使用需求出发，容器主体采用直壁方形结构设计，侧壁与底部采用满焊连接工艺，焊缝处做钝化抛光处理，避免介质残留挂壁，同时降低清洁难度，满足常规卫生级场景的使用要求。顶部盖板与罐体本体采用可拆式密封结构，周边布置快拆式吊耳结构，无需专用工具即可快速开启盖板，完成内部清洁、介质装填或是检修作业，盖板上设置的一体式弧形提手，

　　符合人工开启操作的人机工程要求，单名操作人员即可完成盖板的拆装动作，提手与盖板采用焊接固定，承重能力满足盖板自重加常规操作外力的载荷要求，不会出现长期使用后变形松脱的问题。顶部预留的管路接口采用标准外螺纹结构，可直接对接快插接头或是硬管管路，满足进液、排气或是液位检测组件的安装需求，接口位置避开提手操作区域，避免管路干涉操作人员的开盖动作。设计过程中优先考虑了安装边界的适配性，罐体整体外轮廓做了直角规整处理，四个侧壁的平面度控制在合理公差范围内，当多台容器并排布置时，侧壁可以完全贴合排布，不会出现圆形罐体排布时的间隙浪费，底部为平整的全接触式支撑结构，无需额外安装支脚即可直接放置在水平面或是设备安装平台上，

　　放置稳定性优于带支脚的同容积容器，不会因为外力碰撞出现倾翻风险。罐体侧壁的板材厚度经过载荷校核，满足常压下存储水基介质、低粘度化工试剂、食品原料等常规流体的强度要求，不会因为盛装介质的静压力出现侧壁鼓胀变形，长期使用后仍能保持外形尺寸的稳定性，保证与周边配套设备的安装间隙符合设计要求。在细节处理上，罐体所有外露的棱边都做了小圆角钝化处理，避免安装、清洁过程中划伤操作人员，盖板与罐体的配合面设置密封槽，可根据存储介质的特性选配橡胶、硅胶或是氟橡胶材质的密封垫，满足不同耐腐蚀、耐温度场景的密封需求，防止介质挥发或是外界杂质进入容器内部污染存储物料。这款容器的结构设计没有冗余的复杂组件，整体加工工艺性良好，可通过常规的板材切割、折弯、

　　焊接工艺完成制造，加工成本低于同容积的异形结构储液容器，后期维护也十分便捷，当密封件出现老化时，只需更换对应规格的密封垫即可恢复密封性能，无需对罐体主体进行维修更换。实际应用中，这款容器既可以作为独立的储液单元放置在生产现场，用于临时存储生产过程中的中间物料，也可以作为成套设备的内置组件，集成到清洗设备、配比设备、饮品加工设备内部，作为储液腔体使用，方形的外壁结构也方便安装液位传感器、加热组件、保温层等附属配件，无需额外制作弧形适配的安装支架，直接在平面侧壁上打孔固定即可完成附属组件的安装，能够大幅降低成套设备的整体设计与装配工作量。
