手持便携电动往复锯外壳结构设计

　　这套手持往复锯的外壳组件，核心围绕户外检修、家装拆改、园林整枝这类需要长时间手持作业的场景做结构优化，区别于台式切割设备的固定作业属性，整套壳体的设计全程围绕单手握持的受力平衡、长时间操作的疲劳缓解、内部动力单元的散热需求三个核心维度展开。先从握持区域的结构说起，握把的内圈弧度完全贴合成年男性手掌自然弯曲的形态，虎口位置做了加厚的软胶包覆区，对应手掌大鱼际的支撑位置做了1.2度的内倾角度，作业时整机的重心刚好落在握把中心轴线上，即使持续握持20分钟以上，腕部也不会因为重心偏移产生额外的扭力负荷。握把外侧的防滑区域没有做整面的橡胶包覆，而是在硬塑基体上预留了矩阵式的内凹通风孔，这些孔位一方面对应内部驱动电机的散热风道，让电机运转产生的热量可以顺着孔位直接排出壳体外部，避免长时间高负载作业时外壳表面温度过高烫手感，另一方面矩阵排布的凹孔也能增加手掌与壳体之间的摩擦力，即使手心出汗也不会出现打滑脱手的风险。

　　再看整机的壳体分件逻辑，整套外壳分为左右两个主壳体加上握把处的软胶嵌件三个部分，主壳体的连接孔位全部做了沉台设计，装配时螺丝锁紧后端面完全齐平，不会有凸起的螺丝头刮蹭衣物或者划伤操作人员的手部。壳体前端的工作端连接位做了加厚的加强筋结构，因为锯切作业时前端会承受持续的往复冲击力，这个区域的壁厚比握持区厚2.5mm，内部还做了十字交叉的筋位来分散冲击力，避免长期作业出现壳体开裂的问题。靠近锯条安装位的一侧做了内凹的挡边结构，作业时产生的木屑或者金属碎屑会顺着挡边向下方滑落，不会飞溅到操作人员握持的手部位置。

　　关于安装边界的尺寸控制，整套壳体的总长控制在320mm以内，最宽处的机身直径不超过110mm，握把处的最小握持直径是38mm，刚好适配绝大多数成年使用者的握持尺寸。内部的安装腔预留了无刷电机、减速齿轮组、锂电池包的标准安装位，电机安装位的同轴度公差控制在0.05mm以内，避免电机运转时因为同轴度偏差产生额外的振动。电池仓的位置设计在握把的下方区域，安装电池后整机的重心进一步下移，单手举升作业时的操控稳定性更好，电池仓的卡扣位做了防脱锁止结构，即使作业过程中产生持续振动，电池也不会出现松脱断电的问题。

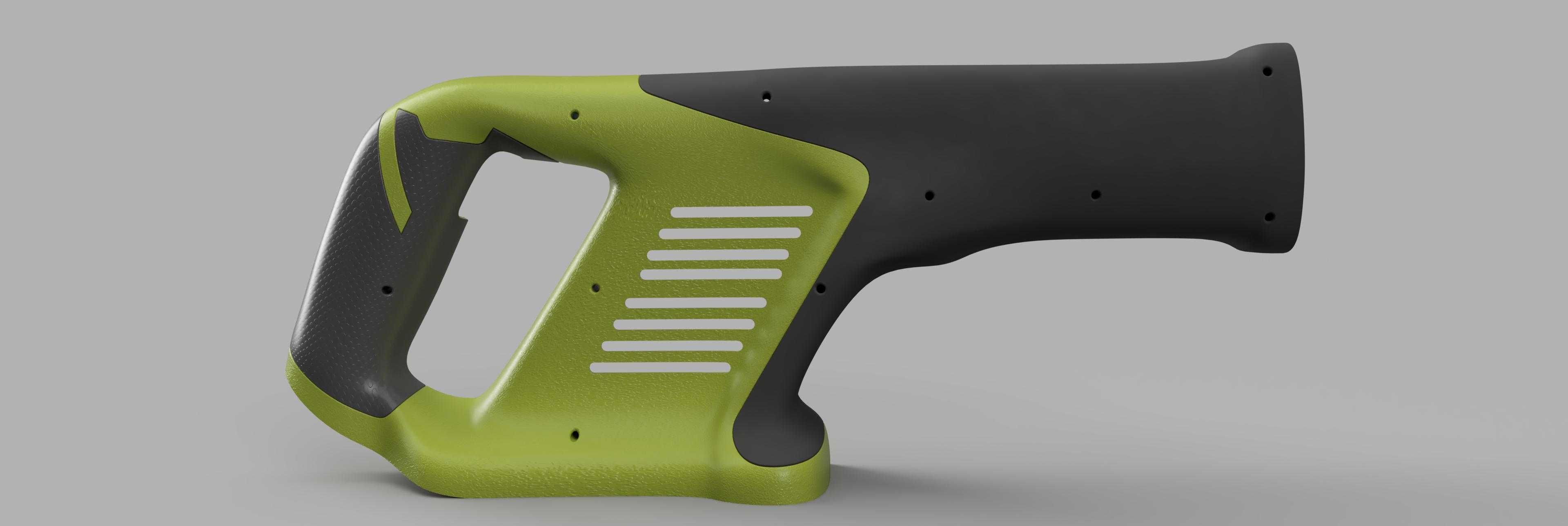

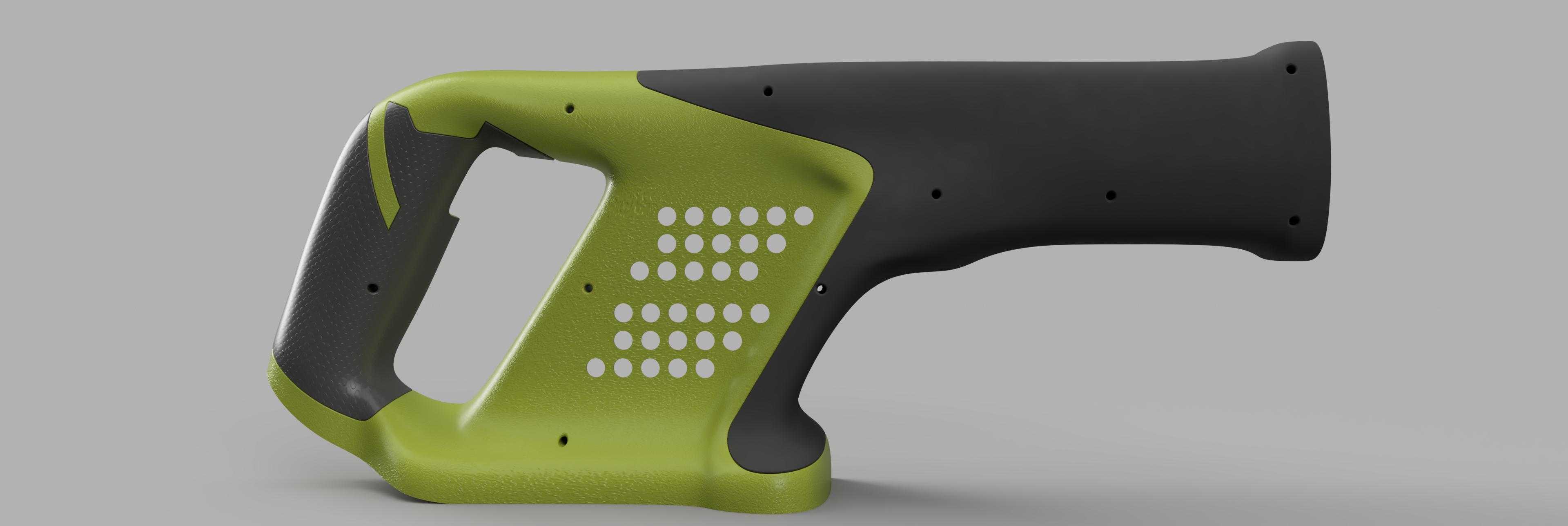

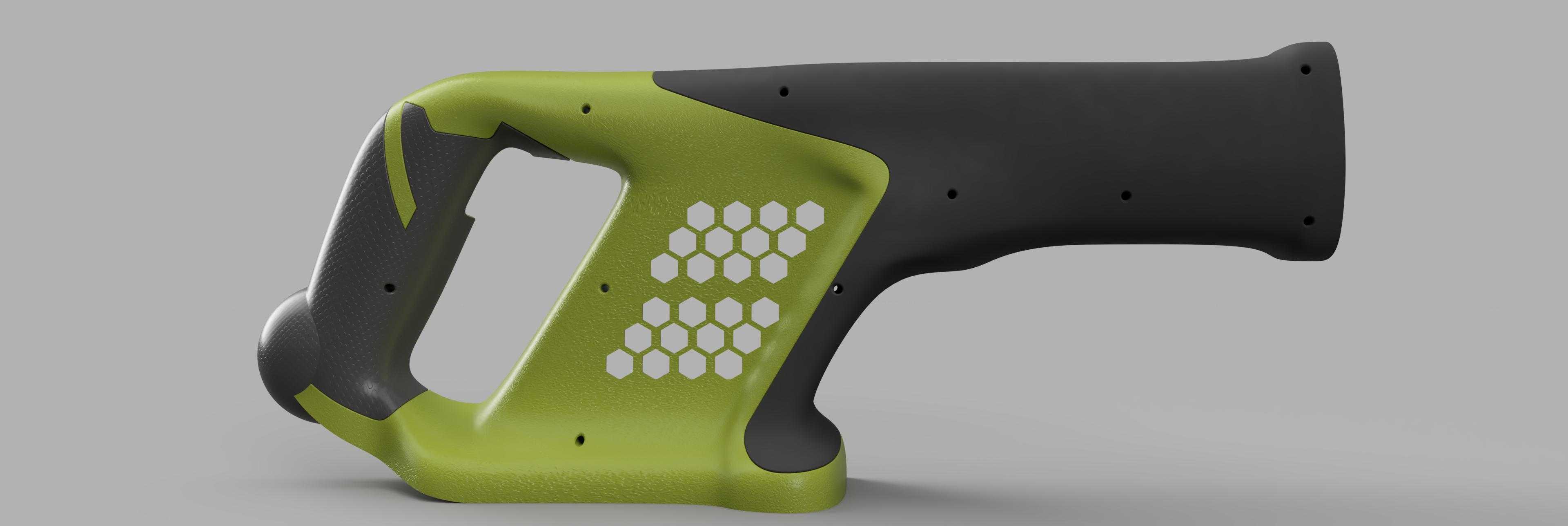

　　不同版本的壳体在材质选择上做了区分，尼龙材质的版本抗冲击性能更好，适合户外工地这类容易出现磕碰的作业场景，壳体表面做了磨砂晒纹处理，轻微的磕碰划痕不会影响外观；透明聚碳酸酯材质的版本可以直接观察到内部齿轮组的运转状态，适合设备检修演示或者DIY改装场景使用，壳体的透光率控制在85%以上，内部结构的运转状态清晰可见；ABS材质的版本成本更低，重量更轻，适合家用轻型作业场景，整体重量比尼龙版本轻120g左右，长时间举持作业的负荷更小。通风孔的结构也对应不同材质做了差异化设计，尼龙版本的通风孔是圆孔型，孔位边缘做了R0.8的圆角处理，避免应力集中导致孔位开裂；聚碳酸酯版本的通风孔是细长槽型，在保证通风面积的同时提升了壳体的整体刚性；ABS版本的通风孔是六角孔型，在相同开孔面积的情况下孔位的结构强度更高，不容易出现孔位边缘破裂的问题。

　　壳体表面的分模线全部设计在握持区域的外侧，装配后分模线的错位量控制在0.1mm以内，握持时不会有明显的硌手感，所有外露的边缘都做了R2以上的圆角处理，没有尖锐的棱角，避免作业过程中划伤操作人员。软胶嵌件和硬塑基体的连接采用了双色注塑的工艺，结合面没有缝隙，不会出现使用过程中软胶脱落的问题，软胶的邵氏硬度控制在60度，既有足够的支撑性，又能缓冲锯切作业产生的振动，传递到手掌的振动加速度比全硬塑壳体降低35%左右，有效缓解长时间作业的手部疲劳。
