3D打印适配M5规格螺钉螺母配套组件

　　这套适配3D打印工艺制作的螺纹连接组件，核心围绕小尺寸装配场景的快速连接需求开发，区别于标准金属紧固件的量产规格，所有结构都针对FDM熔融沉积成型的工艺特性做了适配调整，避免打印过程中出现悬垂塌边、螺纹牙型缺损的问题，不需要额外添加支撑结构就能完成打印，打印完成后仅需简单去除毛边即可直接投入使用，大幅降低小批量定制紧固件的制作周期与成本。

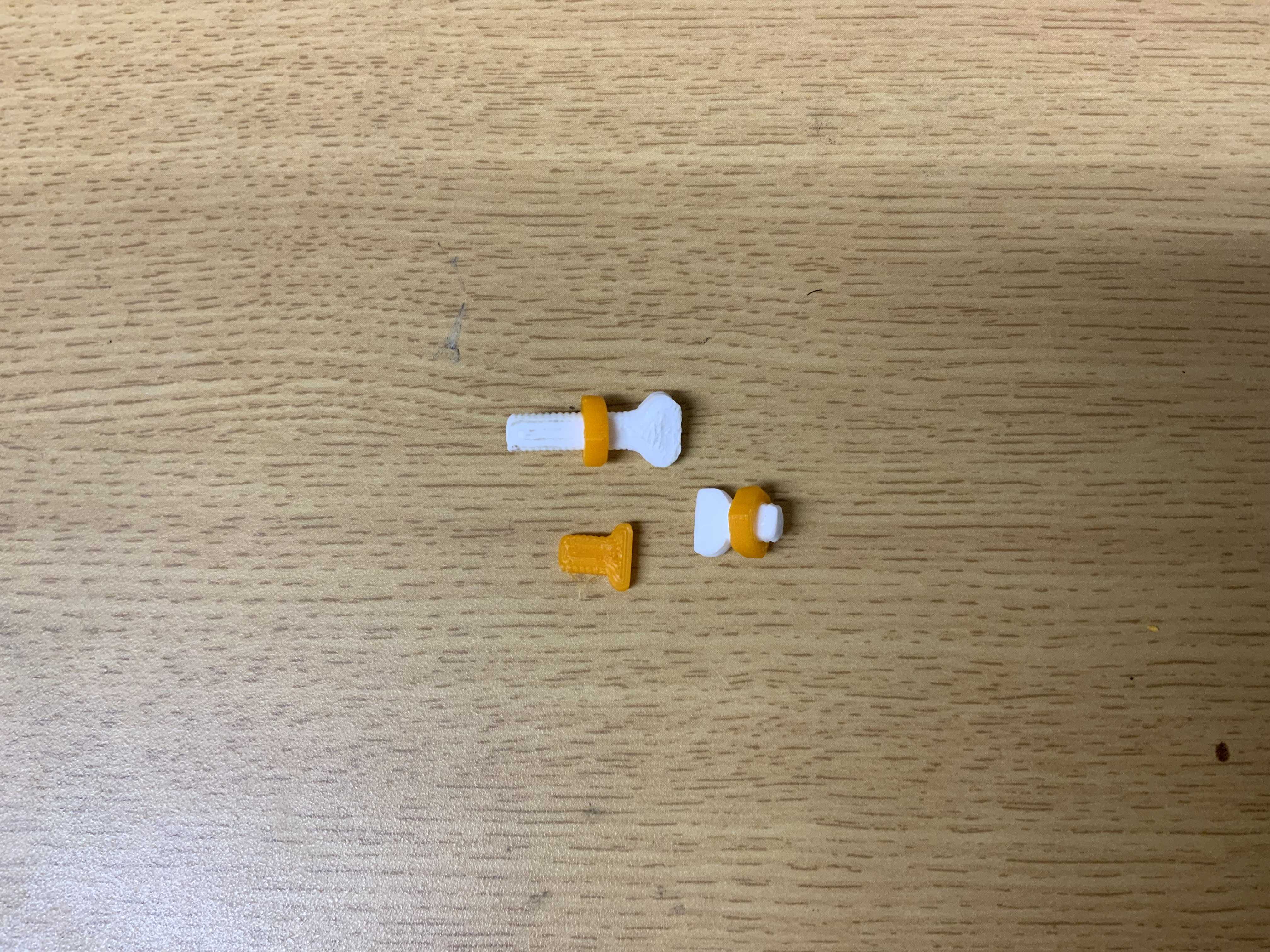

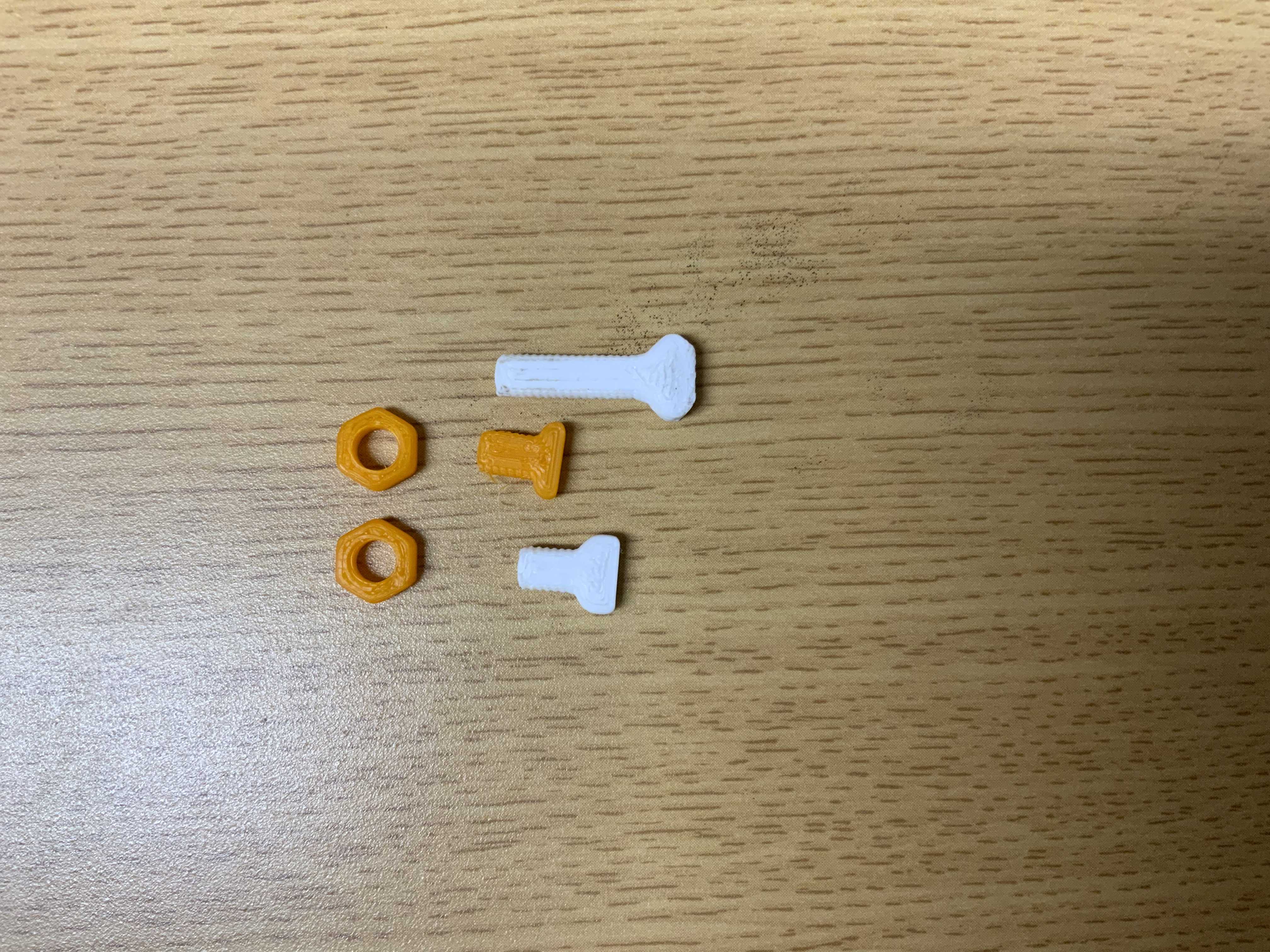

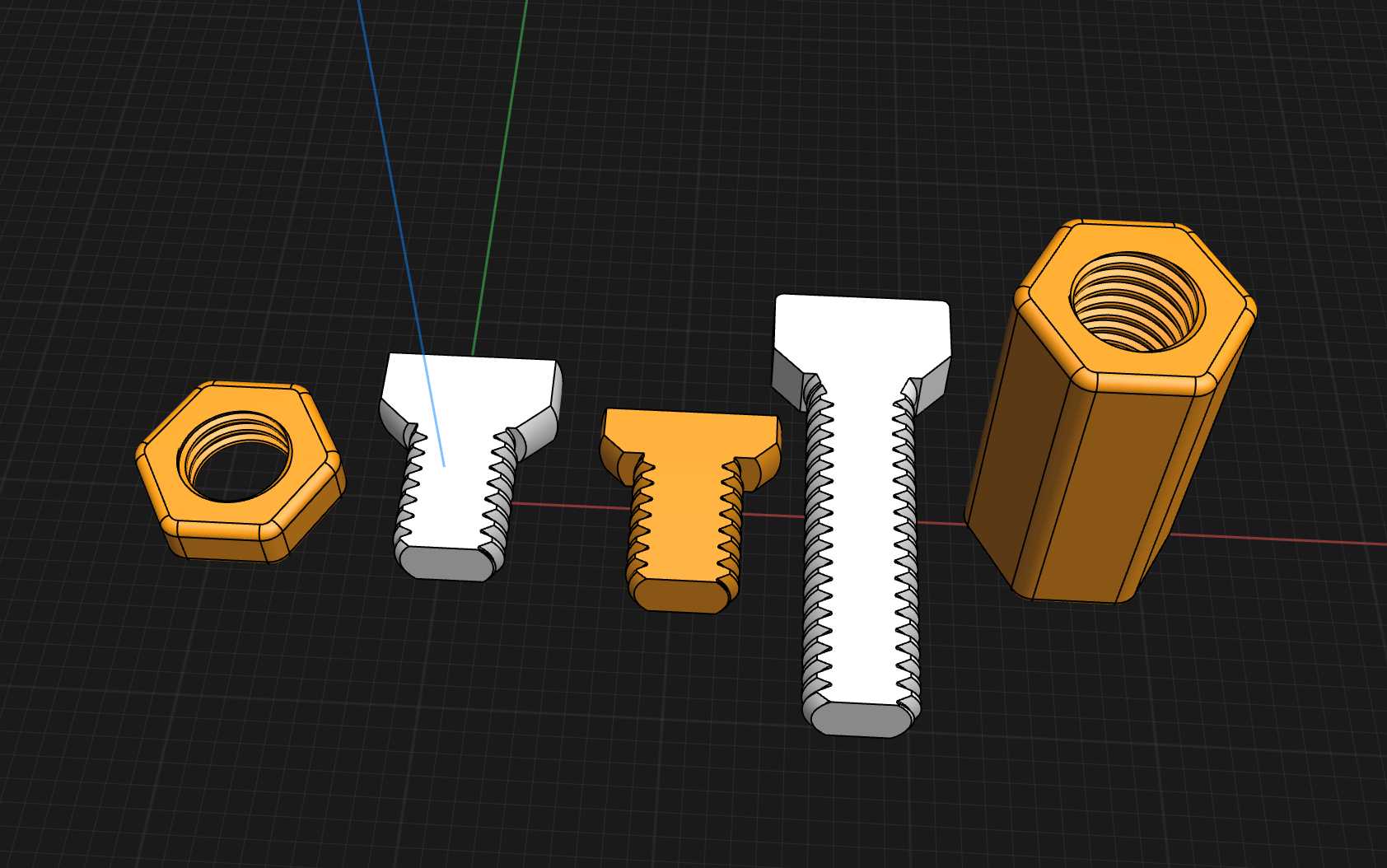

　　组件包含三款不同规格的M5外螺纹螺钉，分别对应5×6、5×6s、5×16的尺寸参数，其中5×6s规格特意做了缩小头部尺寸的优化，专门适配安装空间局促、周边有结构干涉的狭小装配位，不会因为头部尺寸过大挤占周边零件的布置空间；5×16规格的螺钉搭配了专门设计的六角螺母，螺母的对边宽度控制在8毫米，整体厚度2.75毫米，属于薄型螺母设计，适合对连接高度有严格限制的薄板类零件叠装场景，拧紧后不会因为螺母过厚导致螺杆伸出长度冗余，也能避免薄型板材连接时出现的压接变形问题。

　　除了螺纹连接件之外，这套组件还附带了一个高度16毫米、宽度8毫米的L型连接支架，主要用于两个垂直相交板材的直角定位连接，支架上预留的安装孔位完全匹配配套M5螺钉的外径，安装时不需要额外扩孔，直接穿入螺钉即可完成定位，支架的转角位置做了R1.5的圆角过渡，既避免3D打印时直角位置出现应力集中导致的层间开裂，也能消除安装时直角锐边对操作人员的划伤风险。

　　从实际应用场景来看，这套组件完全适配桌面级3D打印的创客制作、小型非标设备的快速迭代装配、教学实验模型的结构连接需求，不需要单独采购标准五金件，在结构设计阶段就能直接把这套紧固件的模型整合到整体装配体中，同步完成打印制作，避免因为五金件采购周期影响样机的验证进度。和标准金属紧固件相比，这套3D打印的塑料组件具备一定的绝缘性能，也适合用在低压弱电类的小型装置装配中，不会出现导电短路的风险；同时塑料材质的自重更轻，用在航模、小型智能硬件的外壳连接上，能有效降低整体结构重量。

　　设计过程中针对螺纹配合的间隙做了专门优化，考虑到FDM打印的材料收缩率，外螺纹的大径比标准M5螺纹小0.2毫米，内螺纹的小径比标准值大0.2毫米，打印完成后螺钉和螺母可以顺畅旋合，不会出现过紧拧不动或者过松滑牙的问题，拧紧后能提供足够的预紧力，满足日常非重载场景的连接需求。螺钉的头部做了一字槽的设计，不需要专用的内六角或者十字螺丝刀，用普通的一字起甚至硬质卡片就能完成拧紧操作，适配临时装配、无工具场景的快速安装需求。

　　安装边界方面，所有螺钉的头部直径最大不超过9毫米，对应的安装沉孔深度只需要预留1.5毫米就能实现头部埋入，不会突出零件表面影响外观；配套的薄型螺母可以直接嵌入提前预留的六角卡槽中，安装时不需要额外用工具固定螺母，只需要从另一侧拧紧螺钉即可完成装配，大幅提升狭小空间内的装配效率。针对3D打印的层间结合强度问题，所有螺纹牙型的截面都做了0.1毫米的倒角处理，打印时每层的牙型轮廓都能完整成型，不会因为层厚导致牙型出现阶梯状缺损，反复旋合5次以上也不会出现牙型磨损滑牙的问题，满足样机反复拆装调整的使用需求。

　　在结构验证阶段，这套组件先后在PLA、PETG两种常用3D打印材料上做了适配测试，设置0.2毫米层厚、20%填充率的常规打印参数时，所有零件的成型合格率能达到95%以上，不需要针对零件做特殊的参数调整，普通用户使用入门级桌面3D打印机就能顺利制作。对于有特殊强度需求的场景，也可以通过提升填充率、更换ABS或者碳纤维增强耗材的方式，进一步提升组件的连接强度，适配更高载荷的连接场景。
