按动式防滑握柄圆珠笔结构复刻设计

　　日常办公场景中，按动式圆珠笔是桌面高频使用的书写工具，这类产品的结构设计直接影响握持手感、按动反馈与长期使用的可靠性，本次逆向复刻的圆珠笔结构，完整还原了量产笔款的核心组件配合关系，可作为文具结构设计、小型按压机构教学的参考样例。从实际使用场景出发，这款圆珠笔适配日常办公记录、工程现场临时标注、学生课业书写等多类场景，无需笔帽的按动结构能避免笔帽丢失问题，单侧一体式笔夹可稳定夹在笔记本封皮、工装口袋边缘，携带过程中不会轻易滑落，笔夹与笔身采用一体化卡接结构，没有额外的粘接或螺丝固定位，装配工序更简洁。设计过程中优先考虑握持舒适度，笔身握持区设置了软质橡胶握套，握套表面做了细微的磨砂纹理处理，握持时能增加手指与笔身的摩擦力，

　　长时间书写也不易打滑，握套与笔身主体采用过盈配合装配，拆卸更换时只需沿轴向施力即可拔出，不会在笔身表面留下卡扣划痕。笔身主体采用等径圆柱段设计，整体直径控制在11mm左右，符合成年人握持的最佳尺寸区间，笔身总长度控制在140mm，放入常规衬衫口袋时不会露出过长段，避免弯腰时笔身剐蹭桌面。按动机构设置在笔身尾部，采用经典的棘轮旋转锁止结构，按压尾部按帽时，内部棘轮带动笔芯托架沿轴向移动，每按压一次完成一次笔芯伸出/收回的状态切换，按动行程控制在4mm，按压力度设置在5N左右，既不会因为按压力度过轻导致误触伸出笔尖，也不会因为力度过大造成按压疲劳。笔尖位置设置了锥形过渡段，能在书写时给手指留出足够的视线空间，避免笔身遮挡书写轨迹，

　　笔尖出口处做了0.2mm的倒角处理，笔芯伸出后笔尖与出口的同轴度控制在0.1mm以内，书写时不会出现笔尖刮纸的问题。笔夹部分做了15度的向上翘起角度，夹取厚度在2mm以内的纸张、布料时，笔夹自身的弹性变形能提供足够的夹紧力，笔夹与笔身连接的根部做了R2的圆角过渡，反复掰动笔夹时不会出现应力集中断裂的问题。内部笔芯托架设置了导向筋，与笔身内壁的导向槽配合，笔芯伸缩过程中不会出现周向转动，保证笔尖始终对准笔尖出口位置，笔芯托架尾部设置了复位弹簧安装位，弹簧采用0.3mm线径的不锈钢弹簧，自由长度20mm，压缩到16mm时能提供足够的回弹力，保证按动解锁后笔芯能完全收回笔身内部。整个笔身的所有零件都采用轴向装配的方式，

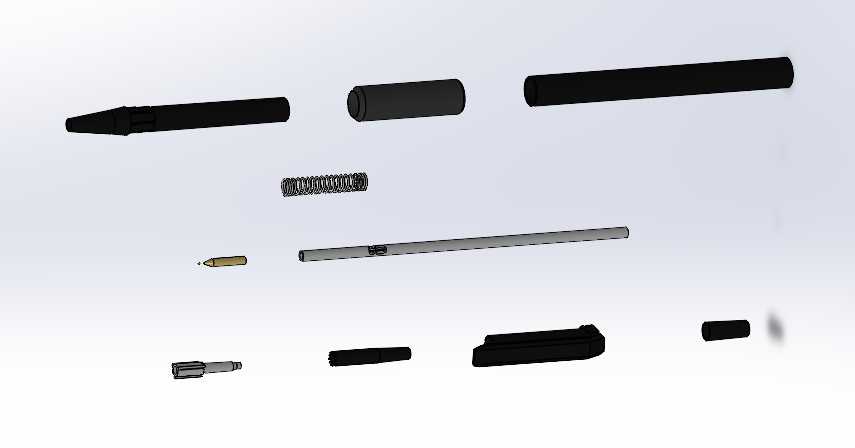

　　没有侧向的卡扣或固定结构，装配时从笔身尾部依次装入复位弹簧、笔芯托架、按动棘轮、尾部按帽，最后在笔身前端套上橡胶握套与笔尖装饰环即可完成总装，装配流程简单，适合量产时的流水线快速组装。从结构强度角度考虑，笔身主体采用ABS材质，壁厚设置在1.5mm，日常使用中从1米高度跌落至水泥地面时，笔身不会出现开裂问题，笔夹部分采用POM材质，自身弹性更好，反复夹取上千次也不会出现塑性变形。握套采用软质TPE材质，邵氏硬度设置在60A，握持时能轻微贴合手指轮廓，分散手指握持时的压力，减少长时间书写带来的手指疲劳。这款结构复刻完整保留了原产品的所有配合公差，各活动部件的间隙控制在0.05mm以内，按动过程没有卡顿或松垮的旷量，能直观展示小型按压类文具的核心结构逻辑，对于刚接触结构设计的从业者来说，可以通过拆解这个模型理解棘轮锁止机构、弹性卡接、过盈配合等常见结构的实际应用方式，也可以在此基础上修改笔身直径、握套纹理、笔夹造型，快速衍生出不同外观风格的圆珠笔设计方案。
