Solidprofessor CSWA认证练习零件合集

这套练习零件覆盖了从基础拉伸凸台、旋转切除到异形孔向导、薄壁特征、阵列特征等多类SolidWorks常用建模指令的实操场景，每一个零件都对应CSWA考核中常见的建模考点，比如带公差的尺寸标注、质量属性计算、装配配合基准匹配等核心能力点。从实际工程应用角度看，这类练习零件并非凭空设计的几何块，很多结构特征都能对应到通讯设备内部的结构支撑件、小型电子设备的壳体连接件、工装夹具的定位块等实际工业零件的典型结构，比如其中带多孔阵列的薄壁环类零件，和通讯基站内部射频模块的绝缘支撑环结构逻辑完全一致，建模时需要重点控制孔位的位置度公差、薄壁的均匀壁厚，避免后续3D打印或者机加工时出现壁厚不足导致的结构失效问题。

在设计思路层面，这套零件的排布遵循从易到难的能力递进逻辑，前几个零件主要考察基础草图的全约束定义能力，很多新手建模时容易出现草图欠约束的问题，导致后续修改尺寸时特征出现漂移，这套练习里的基础件特意设置了容易遗漏的几何约束点，比如圆弧与直线的相切约束、对称结构的中心线约束，能帮建模者快速养成规范的草图绘制习惯。中间段的零件开始引入多特征组合建模，比如带斜度的支撑件、带卡槽的安装座，这类结构在通讯类手持设备的内部支架上非常常见，建模时需要合理选择特征的先后顺序，比如先做主体拉伸再做切除卡槽，还是先做卡槽轮廓再做主体拉伸，不同的建模顺序会直接影响后续特征修改的效率，也会影响模型的参数化驱动能力，实际工作中做系列化产品设计时，合理的特征树结构能减少80%以上的改模工作量。

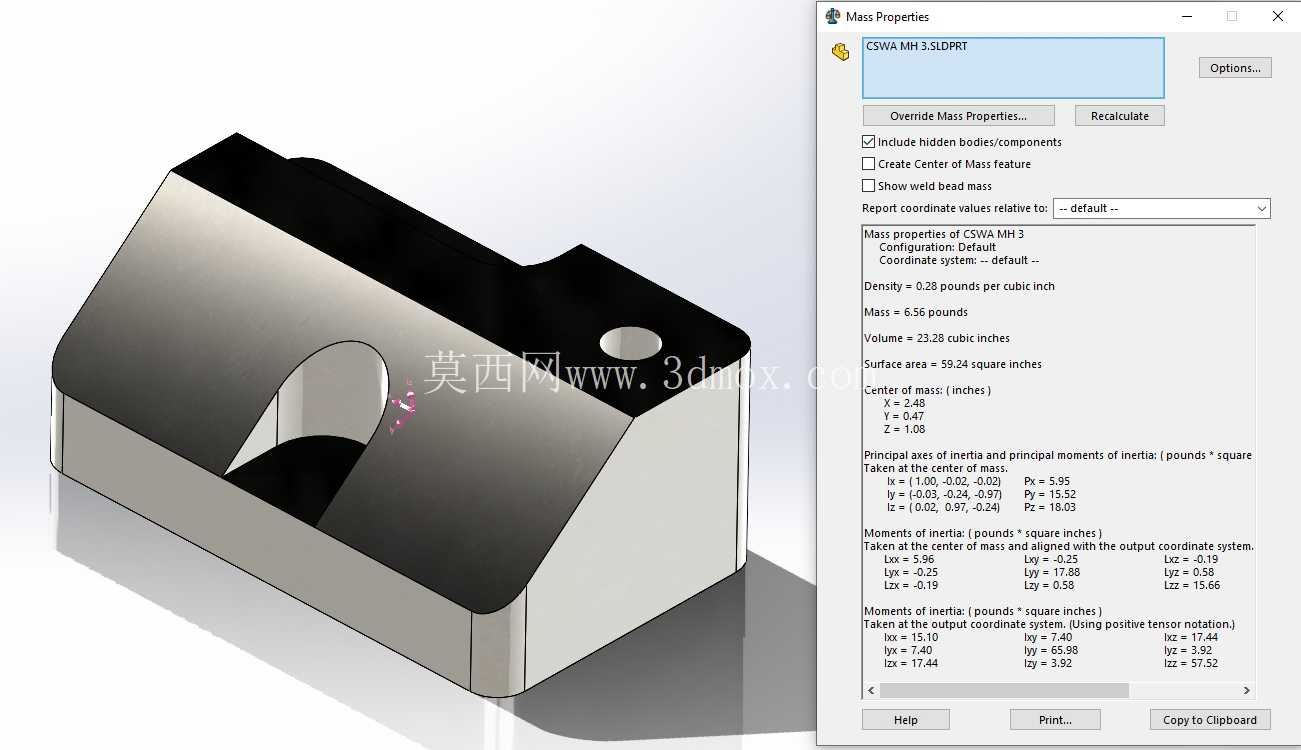

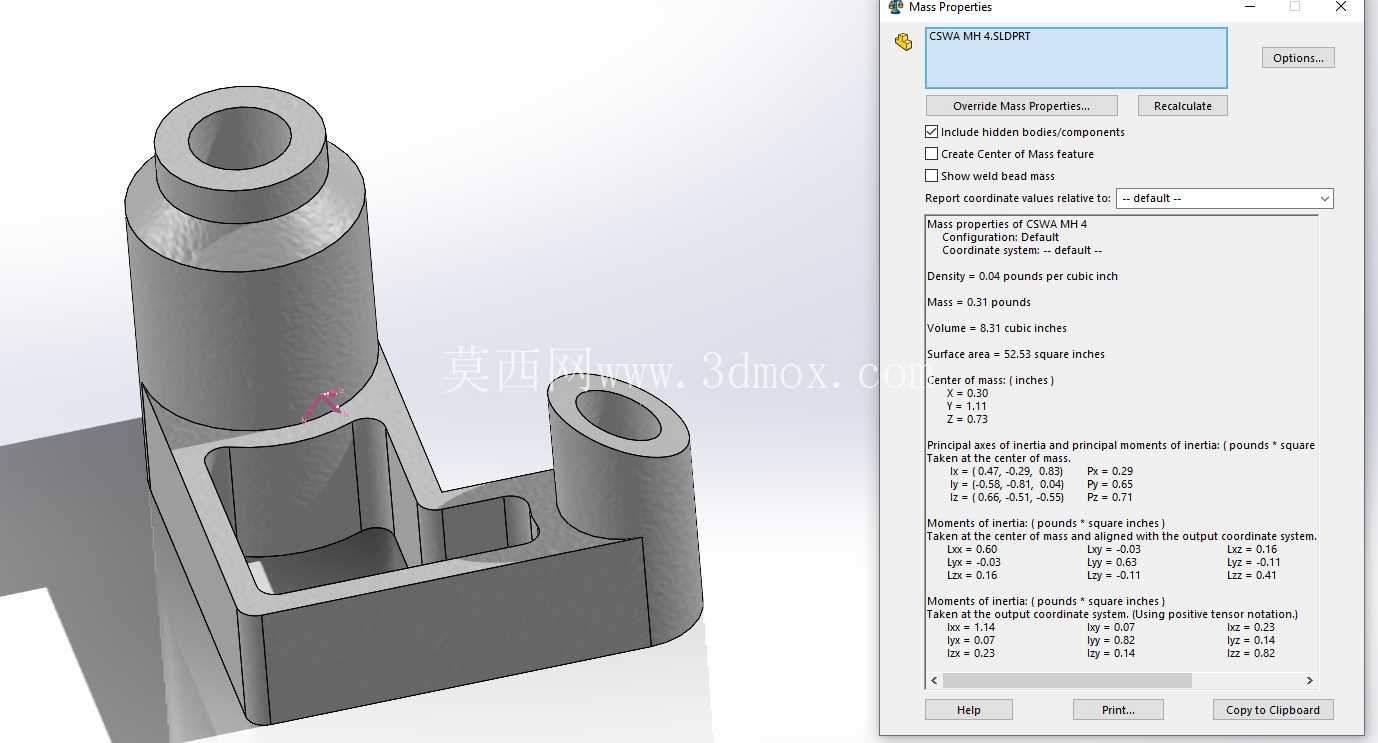

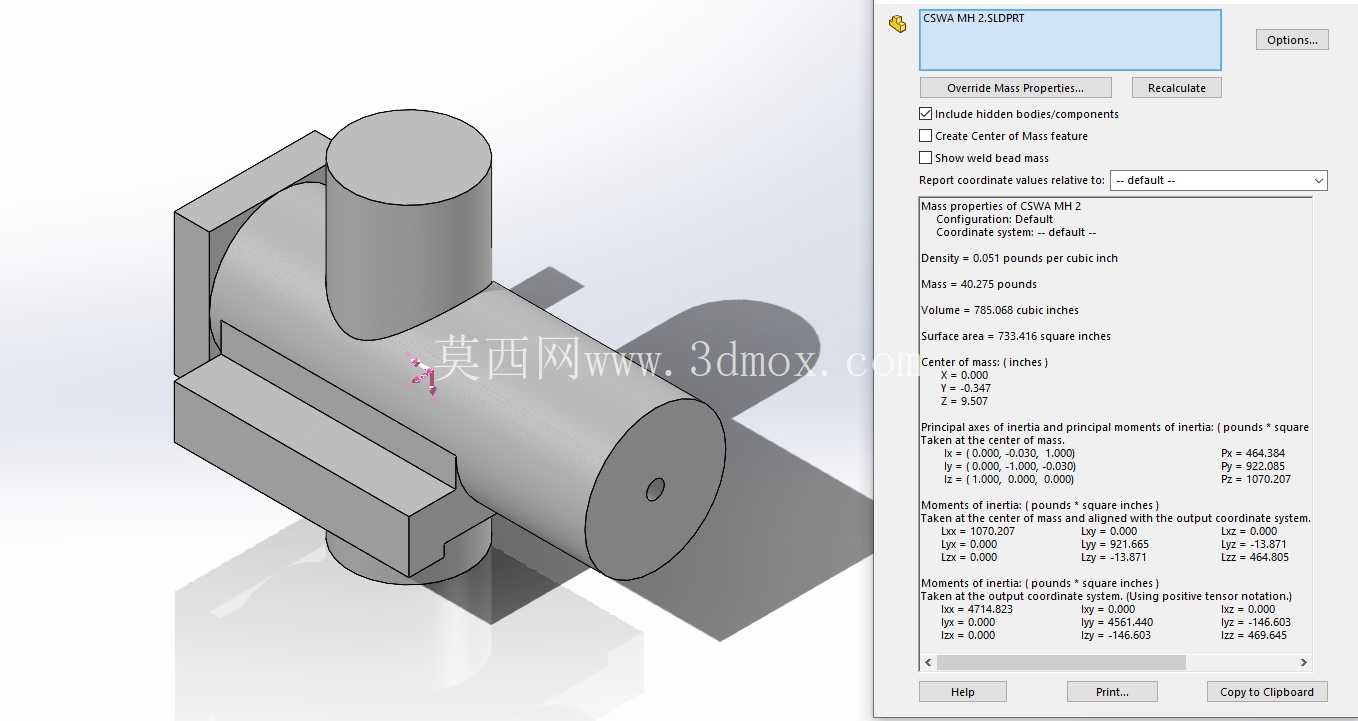

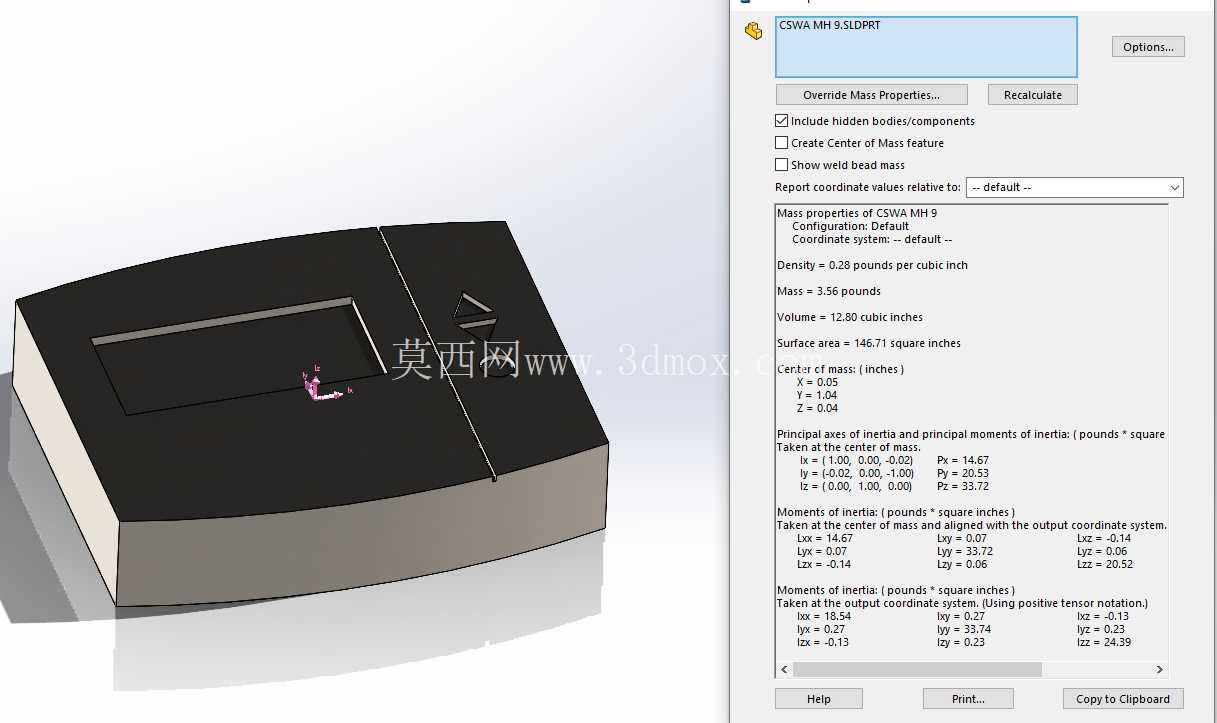

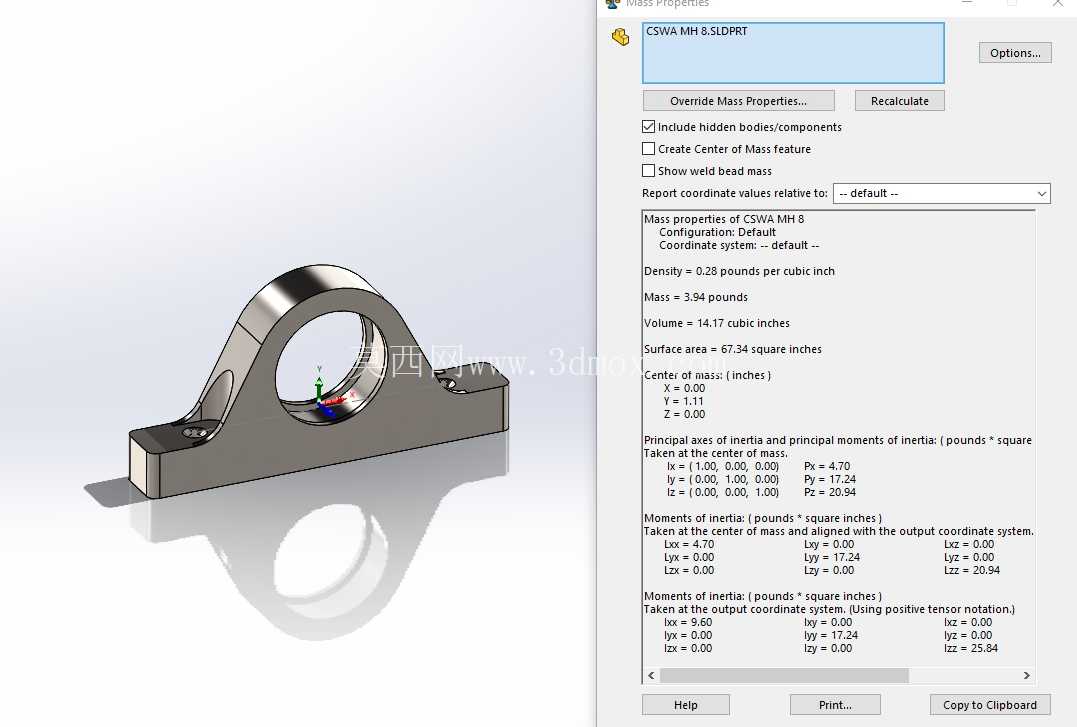

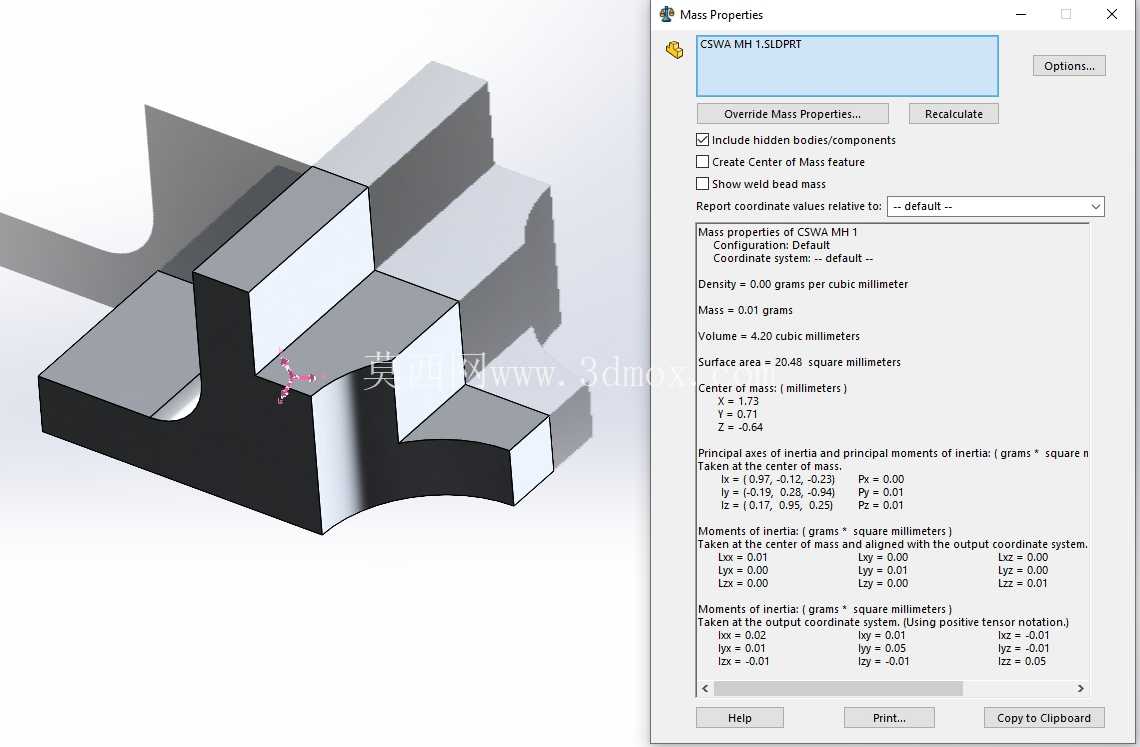

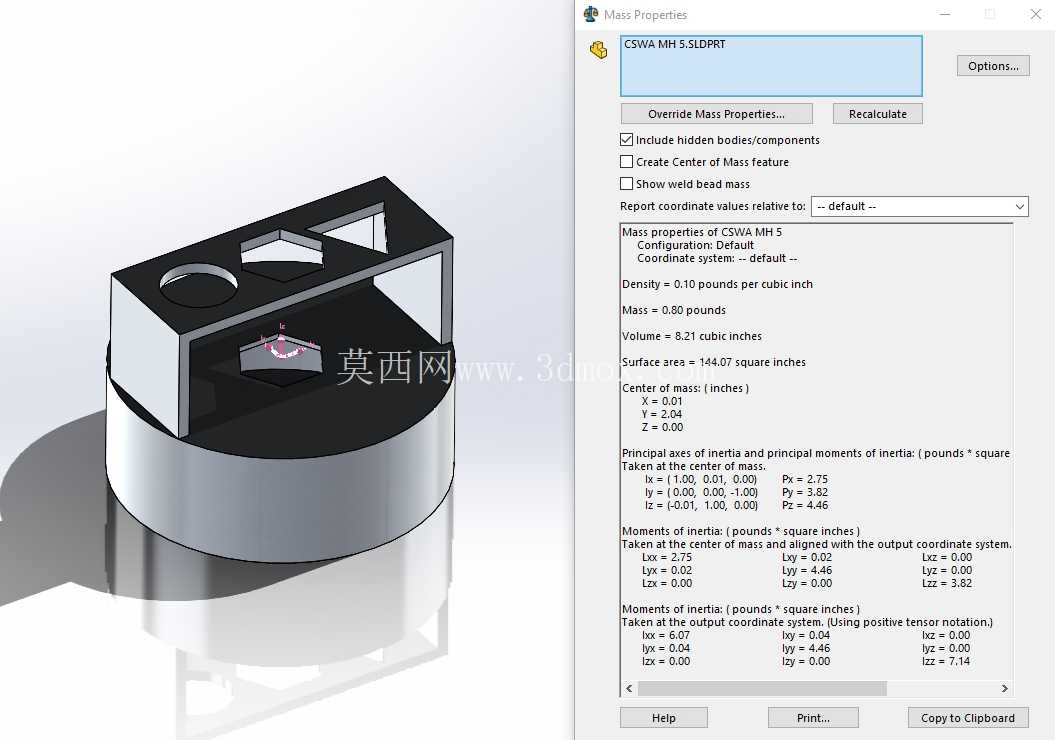

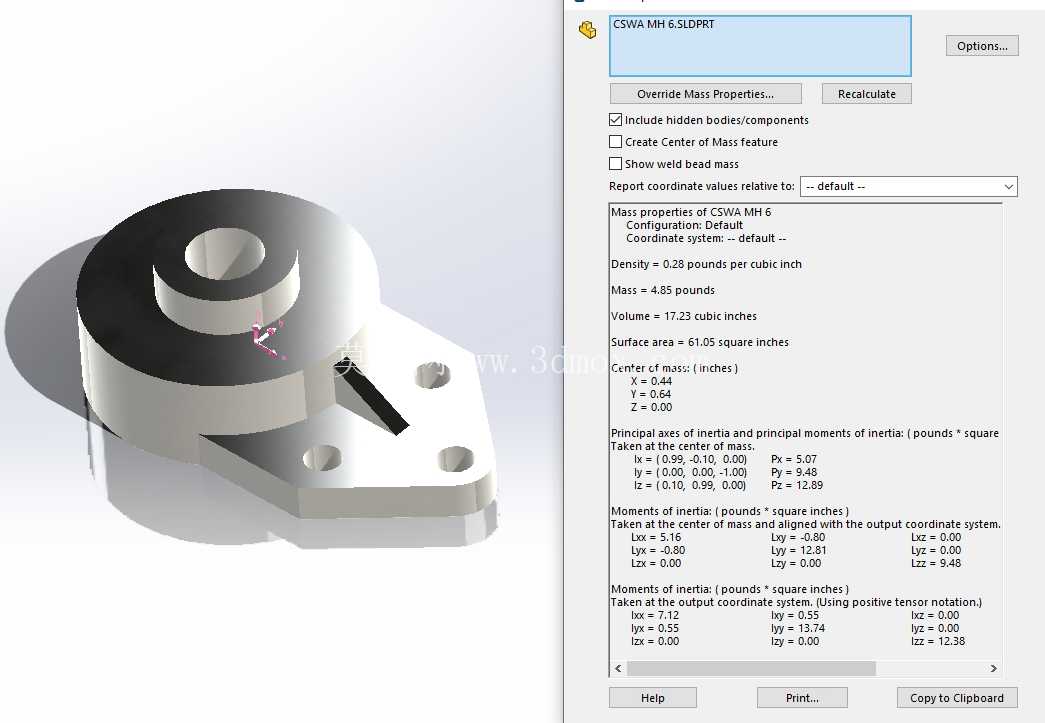

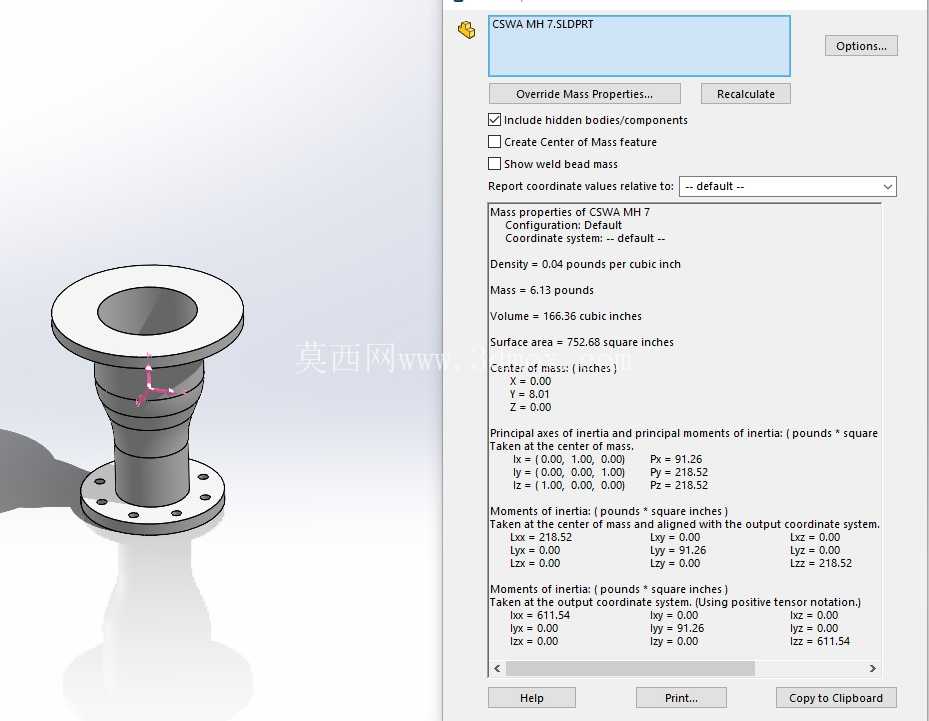

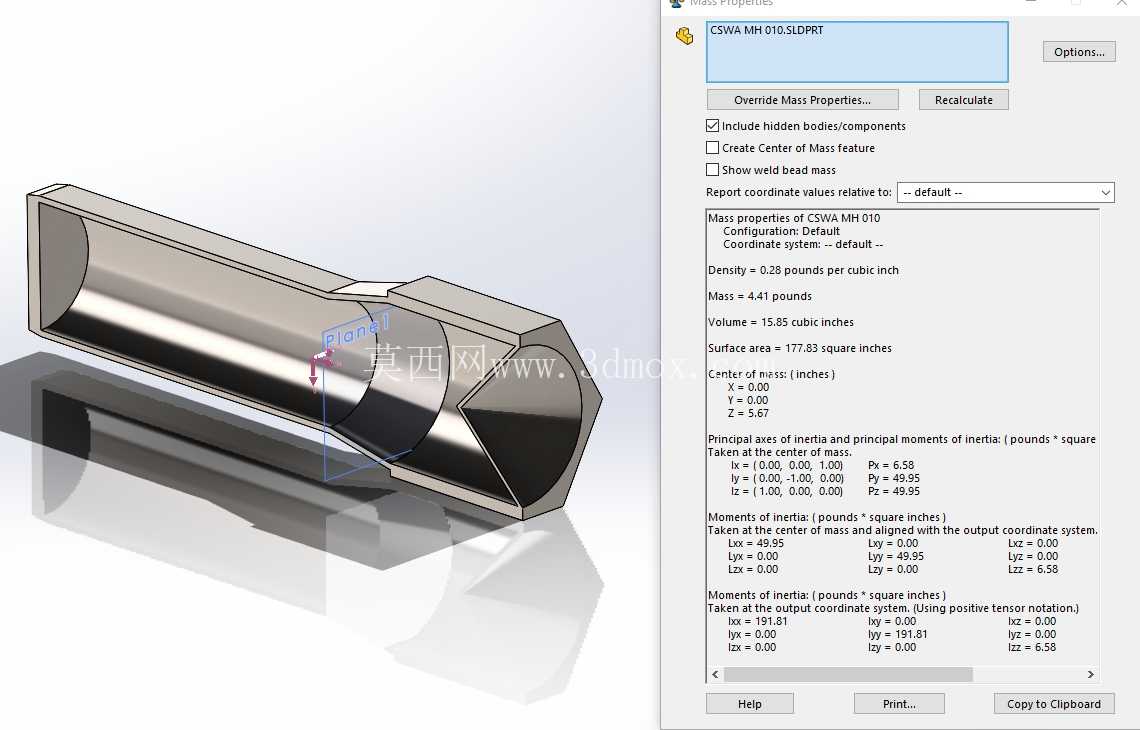

后面几个复杂零件则重点考察质量属性的精准计算能力，这也是CSWA考核的核心得分点，很多建模者容易忽略材料密度的设置、特征的压缩与解压缩对质量计算的影响，这套练习里特意设置了容易出错的质量值校验点，比如第一个零件的质量值容易因为单位设置错误出现偏差，需要建模者在建模完成后逐一核对单位体系、材料属性、特征是否存在冗余的实体，确保计算出的质量值和标准值误差在允许范围内。从安装边界的角度看，每个零件都设置了明确的装配基准面，比如带定位孔的安装面、带配合公差的轴颈，这些基准的设置完全符合实际机械设计的基准统一原则，建模时如果选错了基准面，后续在装配体中进行配合时就会出现配合冲突、装配干涉的问题，这也是很多新手在做实际项目时经常遇到的问题，通过这套零件的练习，能快速建立基准优先的建模思维。

另外这套零件里涉及到的异形孔向导特征，虽然练习时很多人觉得这个功能操作简单，但在实际通讯设备结构设计中，孔位的规格、深度、沉头尺寸都有严格的行业标准，比如通讯设备外壳上的螺丝孔需要匹配对应的自攻螺丝规格，安装孔的位置需要和PCB板的固定孔位完全对齐，建模时如果孔位深度设置错误，很容易出现打穿壳体或者螺丝锁附不到位的问题，这套练习里的孔特征特意设置了不同深度、不同沉头规格的孔型，能帮建模者熟练掌握异形孔向导的参数设置逻辑，避免实际工作中出现低级错误。还有其中的薄壁类零件，建模时需要注意抽壳特征的厚度方向、圆角特征的顺序，很多人建模时习惯先倒圆角再抽壳，很容易出现抽壳后壁厚不均、圆角处出现破面的问题，这套练习里的薄壁件特意设置了这类容易出错的特征顺序点，练习时可以尝试不同的特征顺序，对比最终的建模效果和模型稳定性，找到最优的建模路径。

从实训教学的角度看，这套零件非常适合作为职业院校机械设计相关专业、SolidWorks技能培训班的实操训练素材，老师可以让学生在规定时间内完成建模，然后通过质量属性对比、特征树合理性检查、装配干涉检查几个维度来评判学生的建模能力，比单纯的理论考试更能反映学生的实际操作水平。对于想参加CSWA认证考试的从业者来说，把这十个零件反复练习两三遍，把每个零件涉及的考点都吃透，考试时遇到同类型的题目就能快速理清建模思路，不会因为特征顺序混乱、约束遗漏等问题浪费考试时间。实际工作中，很多刚入行的结构工程师在面对简单零件时建模速度很快，但遇到稍微复杂一点的多特征零件就容易出现特征报错、模型无法修改的问题，本质上就是基础建模习惯不好，没有建立参数化建模的思维，通过这类针对性的练习，能快速纠正不良的建模习惯，提升建模效率和模型稳定性。
