CA6140车床配套锥形落料导料结构

　　在普通卧式车床的金属切削加工场景中，切屑与加工余料的有序导出是维持工位整洁、保障加工连续性的关键环节，这款适配CA6140车床的锥形导料结构，正是针对车床加工工位的落料导排需求设计的专用配套部件。从实际加工场景来看，CA6140作为应用范围极广的普通卧式车床，承担着轴类、盘类零件的车削、镗孔、车螺纹等多种加工任务，加工过程中产生的带状切屑、断落切屑以及小型加工余料，如果没有顺畅的导料结构承接，很容易堆积在车床床身导轨附近、卡盘下方区域，不仅会划伤导轨防护面、混入切削液循环系统造成管路堵塞，还可能缠绕在旋转的工件或刀架上引发安全隐患，这款导料结构的安装位置正处于车床加工区域的下方落料位，能够将上方落下的各类切屑、余料统一归集后导向指定的排屑输送装置或者集屑箱，从源头避免切屑乱散的问题。

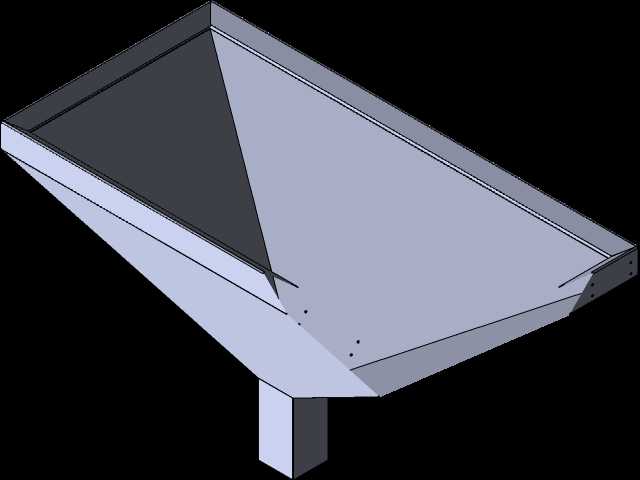

　　从结构设计思路来看，整体采用上宽下窄的锥形斗体结构，这种构型并非随意选择，而是充分考虑了切屑的滑落特性：上部的大尺寸开口能够完全覆盖CA6140车床加工位的落料投影范围，不管是车刀切削飞出的断屑，还是加工完成后清理下来的积屑，都能完全落入斗体范围内，不会出现漏料的情况；斗体的侧壁倾斜角度经过实际工况验证，针对金属切屑的摩擦系数设置了合理的倾斜度，既保证切屑能够依靠自重沿侧壁顺畅滑下，不会在斗壁上积留挂屑，又避免了角度过大导致斗体整体高度过高，挤占车床下方的安装操作空间。斗体上部边缘设置了外翻的折边结构，这个细节设计有两个核心作用，一是提升斗体上口的结构刚度，避免长期受切屑冲击、物料磕碰出现上口变形的问题，二是折边可以作为安装定位面，直接搭设在车床床身的对应安装支座上，不需要额外设计复杂的连接结构，安装拆卸都十分便捷，日常清理斗体内残留积屑时可以直接抬下清理，维护效率很高。

　　斗体下部的出料口采用矩形截面设计，出料端对接了一段直段导料通道，这个直段的作用是对滑落的物料进行导向约束，让切屑能够以稳定的轨迹落入下方的排屑设备，避免锥形结构出口处物料流速过快导致飞溅散落。斗体侧壁上预留了若干组安装固定孔位，这些孔位的位置完全匹配CA6140车床床身下方的原有安装点位，不需要对车床本体进行二次打孔改装，直接利用原有螺栓位就可以完成固定，安装时不会破坏车床的原有结构强度，固定后斗体与床身之间留有微小的缓冲间隙，能够缓冲切屑高速落下时产生的冲击，避免长期冲击导致连接螺栓松动。

　　从安装边界尺寸来看，这款导料结构的上口长度、宽度尺寸完全适配CA6140车床的加工区横向跨度，不会超出车床床身的侧边轮廓，不会影响车床周边的操作工位空间，操作人员站在车床旁进行换刀、测量工件、装卸工件的操作时，腿部不会与斗体发生磕碰；斗体的整体垂直高度控制在合理范围内，安装后底部出料口距离地面的预留高度足够匹配常见的链板式排屑器进料口高度，也可以直接在下方放置标准集屑车承接物料，不需要额外垫高或者裁切调整。斗体的板材厚度选择也经过工况考量，针对车床加工产生的钢质切屑的冲击、摩擦特性，选用了合适厚度的钢板弯折成型，整体结构没有多余的冗余设计，重量控制合理，单人就可以完成搬运安装，同时结构强度足够承受日常加工中切屑的持续冲击、摩擦，长期使用不会出现侧壁磨穿、变形的问题。

　　在实际使用过程中，这款导料结构不仅可以承接车削加工产生的切屑，在车床进行小型零件的批量加工时，也可以作为工序间临时的余料归集结构，加工完成的小型工件从卡盘上卸下后可以直接落入斗内临时归集，避免小零件掉落进床身缝隙中难以找寻。斗体的内壁光滑无突出结构，不会出现带状切屑挂连在内部结构上的问题，日常维护只需要定期停机后将斗体拆下，清理内部残留的细碎切屑即可，不需要复杂的维护操作。针对切削液混合切屑的工况，斗体的倾斜侧壁也能让混入的切削液顺着斗壁一同流入下方的排屑系统，不会在斗内积液，避免长期积液导致斗壁锈蚀的问题。
