100×71规格铜质平面对接铰链结构

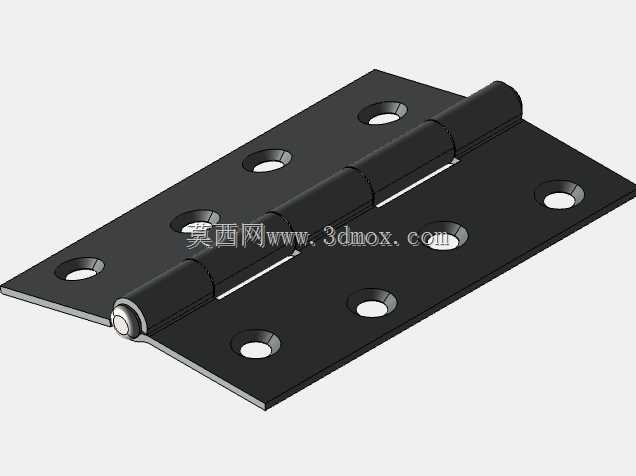

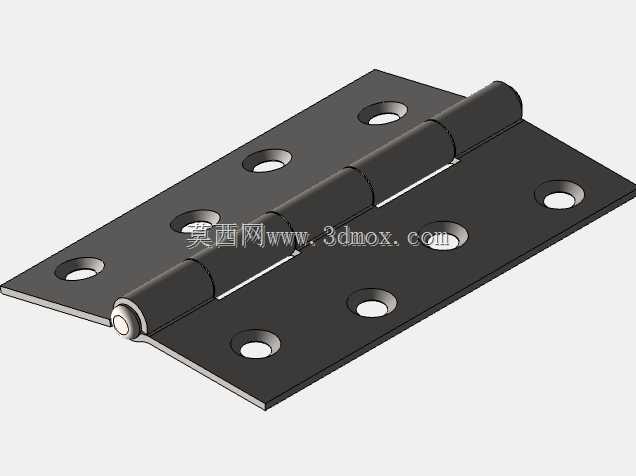

　　日常做设备防护门、小型机柜舱门、低压柜体检修门的结构设计时，对接铰链是绕不开的基础铰接部件，这款100×71规格的铜质对接铰链，是针对常规室内柜体、轻载防护结构做的标准化铰接方案，建模时完全按照实际冲压、铆接工艺的成型逻辑搭建，没有做脱离生产实际的理想化结构。先从安装边界说起，两片合页页片展开后的总长度为100mm，单片页片的宽度为71mm，这个尺寸刚好适配厚度1.2-2mm的冷轧钢柜体门板、厚度15-25mm的实木或复合板材室内门，安装时页片贴合门板与门框的贴合面没有做多余的凸台，完全是平面贴合，不需要在安装基材上额外铣沉台，现场安装时只需要按照页片上的预制孔位打螺丝即可，页片上的6个安装孔做了沉头设计，适配M4规格的沉头螺丝，安装后螺丝头完全没入页片平面，不会突出刮蹭过往人员或者线缆。

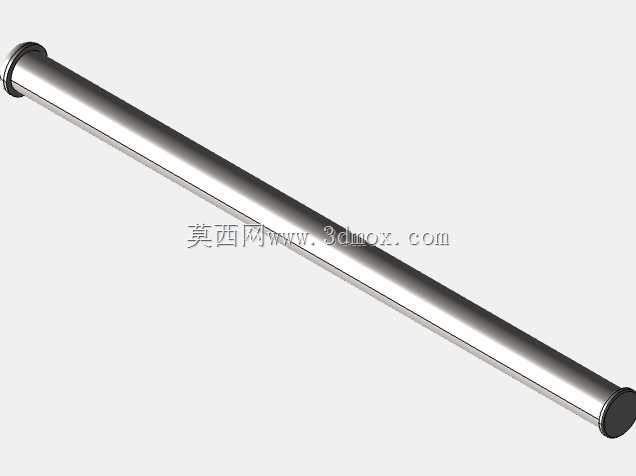

　　从功能特性来看，这款铰链采用纯铜基材，相比普通铁质合页，抗锈蚀能力更强，在湿度稍高的配电间、普通卫浴间隔断、户外弱电箱舱门场景下使用，不会像铁质合页那样短时间出现锈迹流挂污染门板表面，铰接的转轴部分采用卷边包轴结构，转轴两端做了铆压封边，不会出现使用过程中转轴脱出、页片分离的问题，转轴的配合间隙控制在0.1mm以内，开合过程中没有明显的径向晃动，长期使用也不会出现页片下垂错位的问题，开合角度可以达到180度，完全满足常规检修门、平开门的全开需求，不会因为铰链角度限制导致舱门无法完全打开，影响内部设备的检修操作。

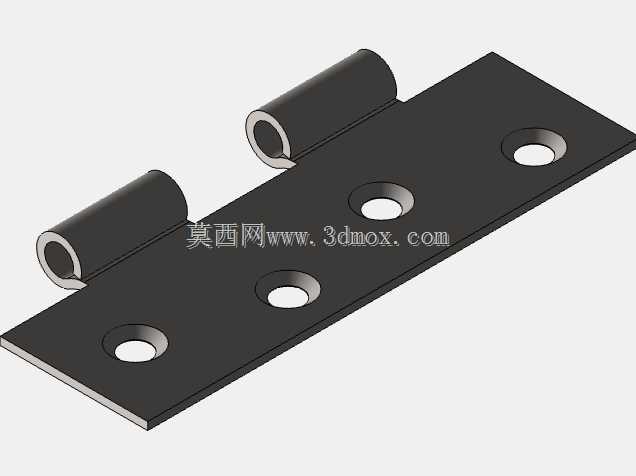

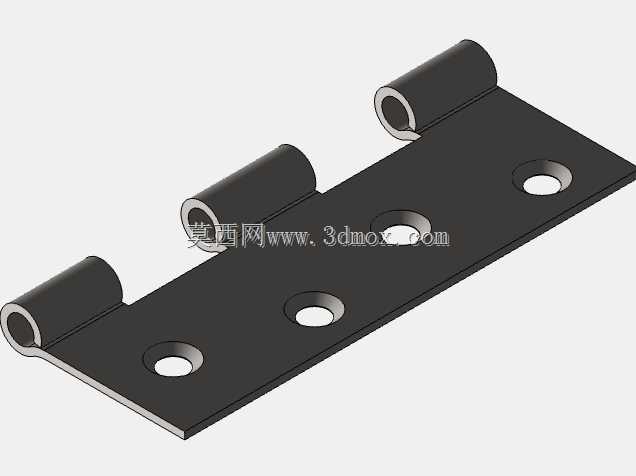

　　设计思路上，建模时优先还原了冲压五金件的工艺特性，页片的所有折弯边都做了R0.3的工艺圆角，没有尖锐的直角边，避免生产过程中冲压模具崩损，同时也防止安装人员被锐边划伤，页片上的安装孔位采用对称排布，不管是左开门还是右开门都可以通用安装，不需要单独开左右对称的两套模具，降低生产端的模具成本，转轴部分的卷圆结构是分三段式卷边，中间段和两侧段的卷圆同轴度公差控制在0.05mm以内，保证开合时的顺滑度，没有卡顿感，页片的厚度为2mm，单副铰链的额定静载荷可以达到15kg，两副铰链配合使用就可以承载30kg以内的门板，完全覆盖常规轻载舱门、室内隔断门的载荷需求。

　　实际应用场景里，这类铜质对接铰链除了用在常规的柜体、门窗上，也可以用在小型设备的观察窗翻盖、工具箱箱盖、木质家具的柜门连接上，因为铜材质的表面氧化后会形成均匀的钝化层，不需要额外做喷塑、电镀表面处理，本身就有不错的质感，用在外露的装饰性结构上也不会显得突兀，建模时把所有的配合面都做了公差预留，导入装配体时不需要额外调整配合间隙，直接按照同轴、重合的配合关系就可以完成装配，模拟开合运动时也不会出现面干涉的问题，对于做结构方案选型、装配干涉检查的设计人员来说，可以直接调用到自己的装配模型里，不需要重新绘制铰链结构，节省基础零件的建模时间。另外要注意的是，这款铰链是平面对接结构，安装时必须保证门板和门框的安装面在同一贴合平面，如果安装面存在台阶差，会导致铰链开合时受力不均，加速转轴的磨损，缩短使用寿命，这一点在前期做结构布局时就要提前预留好安装面的平面度公差，避免现场安装时出现适配问题。
