钢木组合三层双列仓储置物货架结构

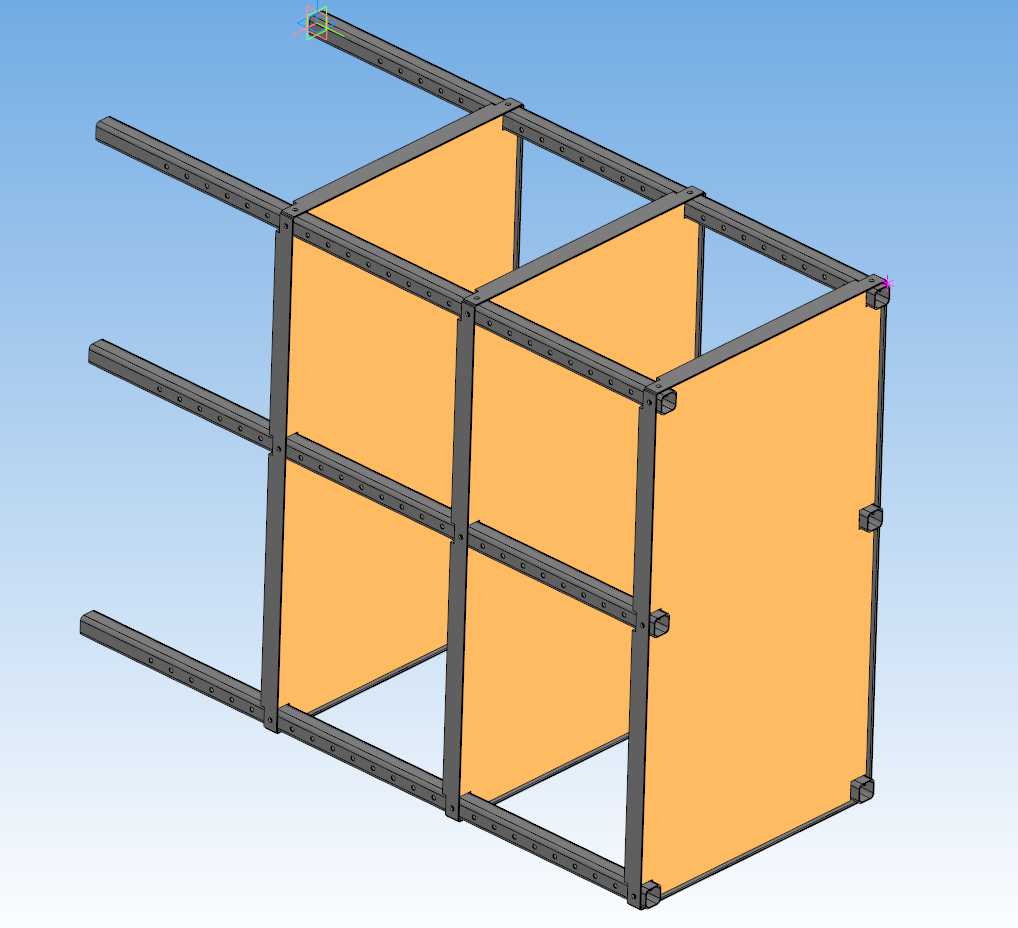

　　这款钢木组合的三层双列置物结构，在中小规模仓储、车间工位旁物料暂存、五金工具分类存放场景里适配性极强，不少机加工车间的刀具、工装附件临时存放区，以及电商仓库的小件货品分拣暂存位，都会用到这类结构的置物架。不同于全钢制焊接货架的笨重，也区别于全木质货架承重不足的缺陷，这款结构采用钢制立柱搭配木质层板的组合方案，在承重能力与自重控制上找到了比较合适的平衡点。从结构设计逻辑来看，立柱采用带等距调节孔的冷弯薄壁型钢型材，截面为常见的开口方槽样式，孔位沿立柱长度方向均匀排布，层板的支撑托爪可以直接卡入对应高度的孔位中，不需要额外的螺栓紧固就能完成层板高度的调整，现场组装或者后期调整层间距的时候，只需要橡胶锤敲击调整托爪位置即可，

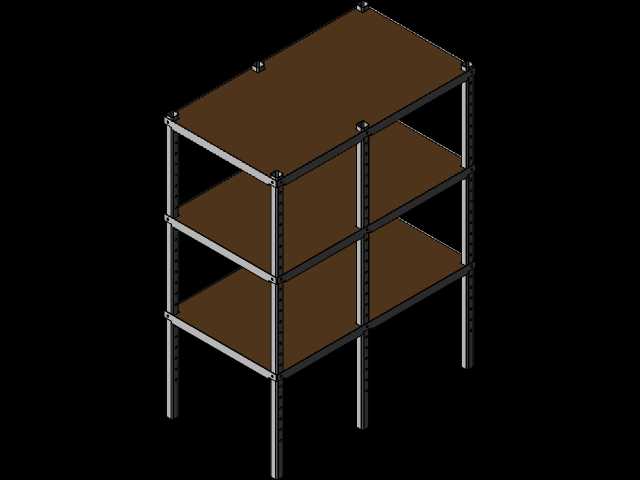

　　不需要复杂的安装工具，单人就能完成整架的组装与调整。层板采用高密度复合板材，表面做耐磨防刮处理，边缘做封边包边处理，避免板材吸潮变形，同时边缘做圆角过渡，避免取放物料时被尖锐边角划伤。整架采用双列三跨的布局，横向分为两个独立的储物区间，纵向设置三层置物平面，立柱底部配置可调式尼龙脚杯，能够适应地面存在3-5mm高度差的不平整安装基面，通过旋转脚杯就能调整整架的水平度，避免层板倾斜导致物料滑落。从安装边界尺寸来看，整架的横向总宽度控制在1200mm左右，纵向深度为400mm，整体高度为1800mm，这个尺寸刚好能够适配大多数车间通道旁的预留空位，不会占用过多的通行空间，同时每层的有效置物面积能够满足常规尺寸的工具盒、零件箱、

　　包装货品的摆放需求，单层额定承重设计为80kg，足够承载大多数中小尺寸的工业物料、工装配件或者仓储货品。在结构连接细节上，相邻立柱之间的横向连接杆采用钢制圆管，通过塑料卡扣与立柱卡接固定，不需要焊接或者螺栓连接，既能够增强整架的侧向稳定性，避免货架受到侧向推力时出现立柱变形或者整架倾覆的问题，同时也进一步降低了组装的难度，所有零部件都可以实现扁平化包装，运输过程中能够大幅降低包装体积，减少物流成本。层板与支撑托爪之间设置有防滑橡胶垫，既能够避免层板放置后出现滑动移位，也能够缓冲取放重物时的冲击，减少层板与金属托爪之间的碰撞异响。这类货架在实际使用中，还可以根据存放物料的类型，在层板上额外加装分隔条，对同层的物料进行分区摆放，

　　比如在车间存放不同规格的钻头、丝锥等刀具时，可以用塑料分隔条将层板分隔为多个独立小区域，不同规格的刀具分类摆放，取用时不需要翻找，能够提升工位的作业效率。在设计建模过程中，需要重点关注立柱孔位的间距一致性，所有立柱的孔位必须保证同轴度，否则托爪安装后会出现层板倾斜的问题；同时层板的尺寸公差需要控制在±1mm以内，避免层板放入框架后出现缝隙过大或者无法安装的问题；立柱底部的脚杯安装螺纹需要保证足够的啮合长度，避免调整水平时出现螺纹滑牙的问题。另外，整架的稳定性验算需要考虑最不利工况，也就是最上层放置额定承重载荷时，整架的抗倾覆系数要满足相关仓储设备的安全要求，横向连接杆的安装位置需要设置在立柱高度的三分之一与三分之二处，形成两个稳定的横向支撑环，有效提升整架的抗侧倾能力。不同于重型仓储货架需要配合叉车使用，这款轻型置物架完全采用人工取放物料的设计逻辑，所以层板的高度设置也符合人体工程学要求，最下层距离地面高度为150mm，避免地面潮气直接侵蚀层板上的物料，中间层高度为850mm，刚好是成年人站立时手部最容易取放物品的高度，最上层高度为1550mm，身高160cm以上的操作人员不需要借助登高梯就能取放上层物料，日常使用的便利性很强。
