CA6140车床配套手动滚轮式导向吊具

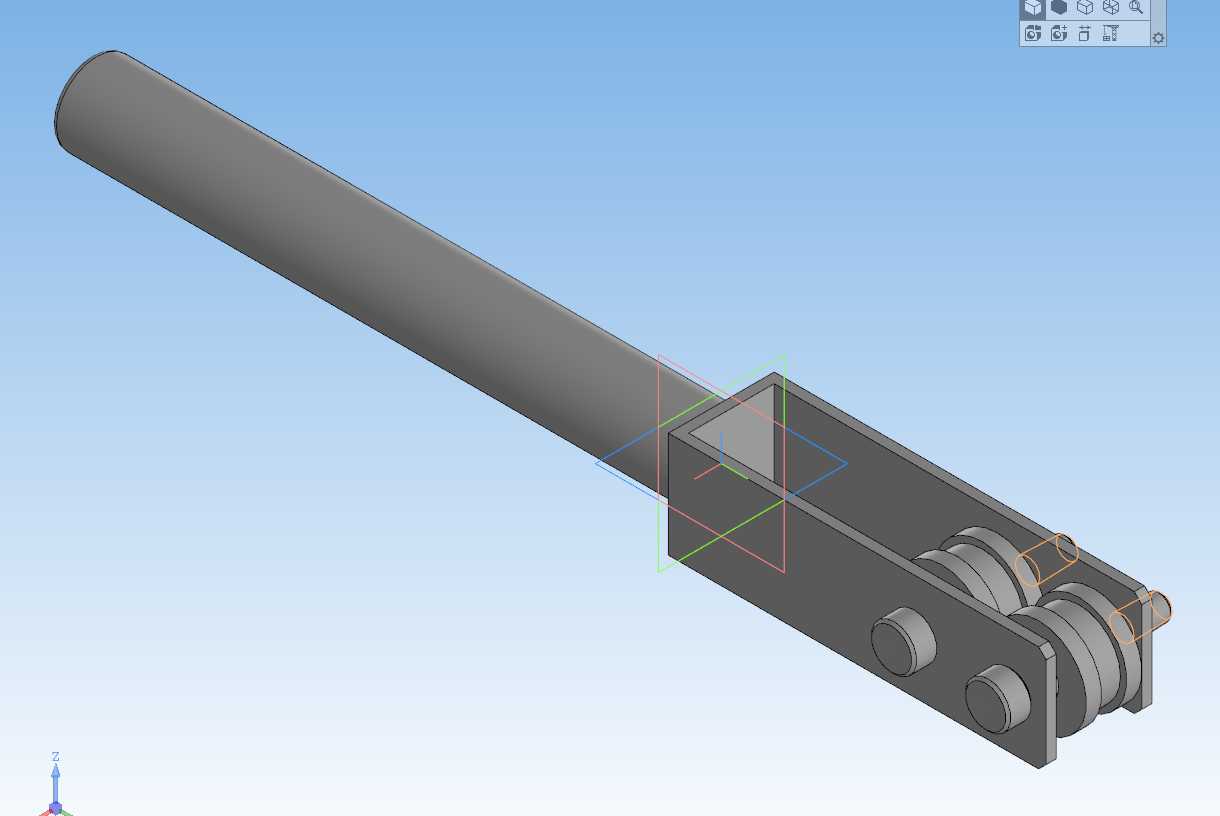

　　在普通卧式车床的长轴类、杆类工件上下料以及加工过程中的辅助导向作业场景里，这类带双滚轮的手动导向吊具是车间一线操作中非常实用的配套工装，尤其适配CA6140这类通用卧式车床的加工工况。从结构功能来看，该部件上端采用U型开槽的安装座结构，座体上并排装配两组带深沟球轴承的金属滚轮，两组滚轮的轮槽对齐形成导向通道，可容纳直径适配的圆杆类工件从中穿过，滚轮的滚动摩擦替代了传统滑动支撑的硬摩擦，既能对伸出车床卡盘的长工件起到径向支撑作用，避免工件因悬伸过长产生挠度变形、加工振纹，也能在工件轴向进给时减少阻力，保证进给过程的同轴度。下端的圆柱形直杆是安装固定端，可直接插入车床床身配套的辅助支架安装孔内，

　　或者搭配可调节高度的支座固定在车床导轨侧方的安装位，安装时需要保证上端滚轮组的导向中心与车床主轴的回转中心同轴，同轴度误差需要控制在0.05mm以内，否则会在工件旋转时产生别劲、磨损滚轮甚至别弯工件的问题。设计过程中优先考虑了车间实际操作的便捷性，U型座的两个侧壁采用等厚钢板铣削加工，侧壁上的滚轮轴安装孔采用同轴度铰孔工艺，保证两根滚轮轴的平行度，避免滚轮转动卡滞；滚轮采用45号钢调质后表面淬火处理，硬度达到HRC40-45，既保证足够的耐磨性，应对长工件加工时的持续摩擦，也不会因硬度过高划伤工件表面。从安装边界来看，下端固定杆的直径适配CA6140车床常规辅助支架的安装孔径，插入深度可根据工件的中心高进行调整，

　　调整到位后通过支架侧面的紧定螺钉锁紧固定，整体安装后不会与车床的刀架运行轨迹、尾座进给行程产生干涉，在加工长度超过主轴孔径的长杆类零件、细长轴零件时，可配合中心架、跟刀架形成多点支撑，大幅降低细长轴加工的让刀变形问题。日常使用中，该导向吊具除了用于加工时的工件支撑导向，也可在重型长轴工件上下料时作为临时承托导向部件，配合车间起重设备将工件平稳导入车床卡盘内，避免工件吊装时磕碰卡盘爪或者床身导轨。滚轮组件的设计预留了润滑间隙，可定期在滚轮轴处加注润滑脂，减少轴承磨损，延长部件的使用寿命，U型座的开口宽度适配常见的车床加工杆料直径范围，覆盖CA6140车床常规加工的杆类工件尺寸，无需频繁更换支撑部件即可适配多数常规长轴加工需求。
