CA6140车床配套三层置物机架结构设计

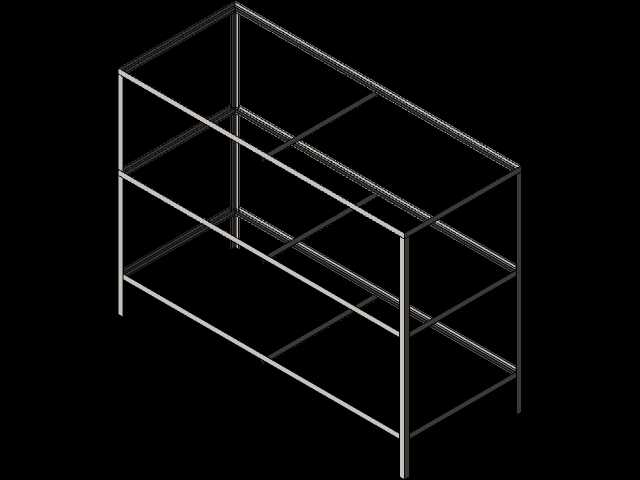

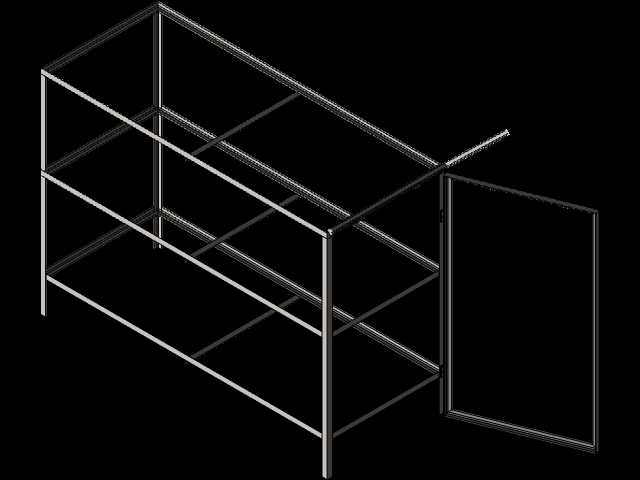

　　这款三层框架结构主要配套CA6140普通车床的生产工位使用，在机械加工车间的车床操作侧旁布置，用来承放加工过程中常用的刀具、量具、待加工毛坯件、已加工半成品以及工位辅助工具，避免工具随意堆放占用车床操作台面，减少操作人员往返工具柜取放物件的走动距离，优化车床工位的作业动线。从结构设计逻辑来看，整体采用等截面方管做骨架焊接成型，没有额外的封板或复杂曲面结构，所有杆件连接位置均采用满焊工艺处理，焊后做去应力打磨，避免长期承重后出现焊缝开裂或框架形变。三层水平置物层的杆件排布采用纵横交叉的栅格形式，既可以保证放置物件时不会从杆件间隙掉落，又能减少框架整体自重，同时方便清理层架上掉落的切屑、切削液残留，不会出现积屑藏污的问题。

　　框架的竖向支撑腿共设置六根，沿长度方向均匀排布，每根竖管底部预留10mm的找平调节余量，可适配车间地面不平整的安装场景，通过在支撑腿底部加装调节脚垫即可完成整体架体的水平校准，不需要额外做地面预埋或膨胀螺栓固定，移动调整位置时仅需借助小型液压叉车即可整体抬升移位，适配车间工位调整的灵活需求。从安装边界尺寸来看，整体架体长度匹配CA6140车床的主轴箱到尾座的侧向安装空间，宽度控制在600mm以内，不会占用车间安全通道的通行宽度，三层置物层的垂直间距分别设置为350mm、350mm、400mm，最下层距离地面预留150mm的空隙，方便清扫地面切屑，也可放置扁平状的接屑盘承接架体上掉落的杂物；中间两层主要放置常用的扳手、卡盘扳手、

　　刀架螺丝、千分尺、游标卡尺等高频使用工具，最上层可放置重量较轻的工艺文件、作业指导书以及备用的刀片盒等物件，每层的额定承重设计为80kg，完全满足常规机加工工位的置物承重需求。在结构强度校核层面，所有杆件的壁厚选型均经过承重验算，竖向支撑腿采用25252mm的方管，水平横向承力杆采用20201.5mm的方管，纵向连接杆采用15151.2mm的方管，在每层均布额定载荷的工况下，框架整体的最大挠度不超过1mm，不会出现层架下弯变形的问题。框架的整体外轮廓没有突出的尖锐棱角，所有杆件端口均做封堵打磨处理，避免操作人员走动时磕碰划伤，适配机械加工车间的安全作业规范。实际使用过程中，该架体也可根据工位需求加装侧挂板，用来悬挂挂钩、

　　工具套等附件，拓展置物功能，不需要对原有框架结构做打孔焊接改造，仅需通过抱箍紧固件即可完成附加配件的安装，适配不同加工场景的个性化使用需求。相较于传统的木质工位架或薄钢板折弯置物架，这款焊接方管框架的抗切屑砸碰能力、抗切削液腐蚀能力更强，日常维护仅需定期擦拭清理表面的油污切屑即可，使用寿命可覆盖机床的全服役周期，不需要频繁更换维修。在建模过程中，所有杆件的拼接位置均严格按照焊接工艺的实际公差预留焊接收缩余量，装配关系完全匹配实际焊接加工的工序流程，可直接导出构件下料清单用于生产制作，不需要二次调整尺寸参数。
