CA6140车床皮诺酒进给轴组件结构

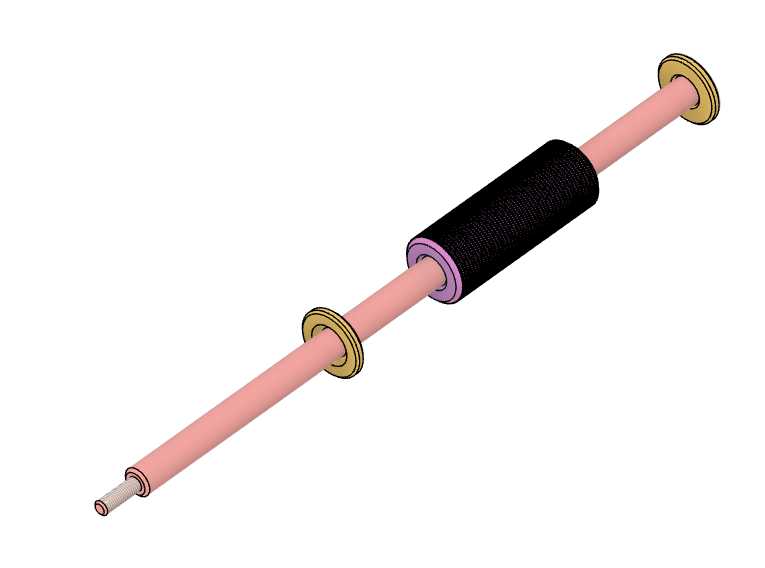

　　在普通卧式车床的进给传动体系中，这类轴组件承担着将进给箱输出的旋转运动传递至溜板箱的核心作用，是车床实现纵向、横向进给动作的关键传动载体，日常加工中无论是外圆车削、端面车削还是螺纹切削工序，都需要该轴组件维持稳定的传动精度，避免进给过程出现爬行、窜动问题，直接影响工件的表面加工质量与尺寸公差控制。从结构设计来看，该轴主体采用细长轴结构设计，轴身中间位置套装带防滑纹理的黑色握持套，该部分主要用于设备调试阶段的手动进给操作，操作人员可通过转动该套体实现微量进给调整，满足对刀、试切阶段的精细位移控制需求；轴身两端配置的金色环形限位挡圈，主要用于限定轴的轴向窜动间隙，安装时需配合箱体内部的轴承座调整挡圈位置，将轴向窜动量控制在0.01-0.

　　03mm的合理区间内，避免传动过程中出现轴系窜动导致的进给误差。轴端的阶梯结构设计，是为了匹配不同规格的传动连接件，其中一端的细径段用于安装联轴节，与进给箱的输出轴实现刚性连接，另一端的配合轴径则用于衔接溜板箱的传动齿轮，将旋转运动传递至溜板箱内部的传动齿轮组，进而带动刀架实现进给动作。设计这类细长轴组件时，首先要考虑轴的刚度校核，由于轴的长径比较大，加工和装配过程中容易出现弯曲变形问题，因此轴身的同轴度公差需要严格控制在IT7级精度范围内，各配合轴径的圆柱度公差不大于0.005mm，避免装配后出现轴系卡滞、转动阻力过大的问题。安装边界方面，该轴组件整体穿装在车床床身的进给轴安装腔体内，

　　安装时需要保证轴的轴线与床身导轨的平行度误差在全长范围内不大于0.02mm，否则会导致进给过程中刀架出现爬行、走刀不均匀的问题；两端的轴承安装位需要匹配深沟球轴承的配合公差，采用基孔制过渡配合，既保证轴承内圈与轴的同步转动，又避免过盈量过大导致轴承装配后预紧力过大、温升过高。实际应用场景中，这类轴组件除了应用在CA6140普通车床上，同结构的设计也可迁移至其他型号的卧式车床、专用车床的进给传动系统中，只需要根据对应设备的安装腔体尺寸调整轴的总长度、各配合轴径的尺寸即可。在日常设备维护中，该轴组件需要定期加注润滑脂，避免轴身与安装腔体之间的防尘套出现干摩擦，同时要定期检查两端挡圈的紧固情况，防止挡圈松动导致轴的轴向位置偏移，

　　影响进给传动精度。从建模角度来看，构建该轴组件的三维模型时，需要重点还原各阶梯轴径的尺寸公差、配合关系，以及挡圈、握持套与轴身的装配位置关系，尤其是握持套表面的防滑纹理，建模时可通过阵列特征实现，同时要保证各零件的装配约束符合实际装配逻辑，避免出现干涉问题，为后续的工程图生成、装配模拟、干涉检查提供准确的模型基础。
