CA6140车床配套转角压紧吊钩夹具结构

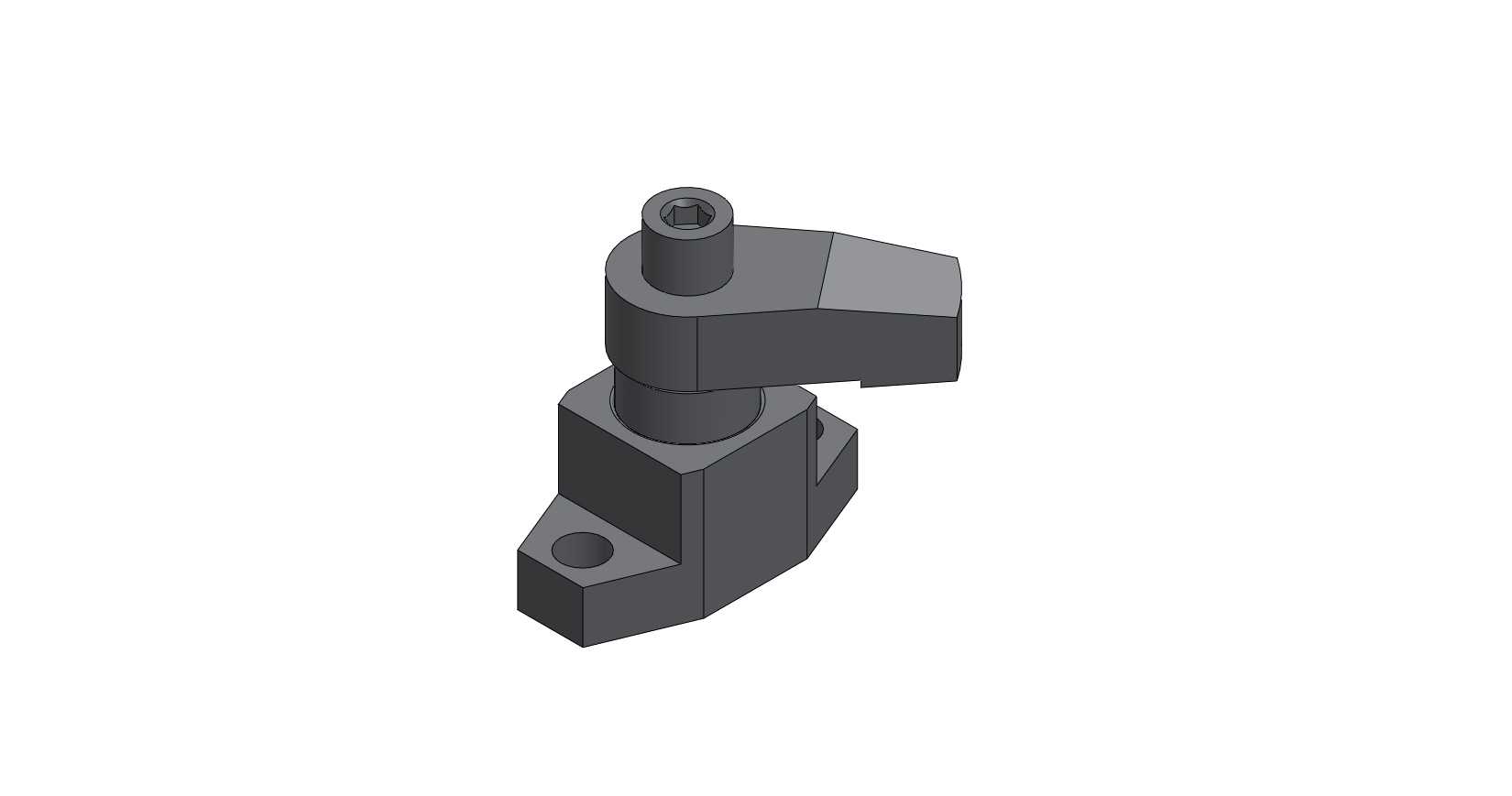

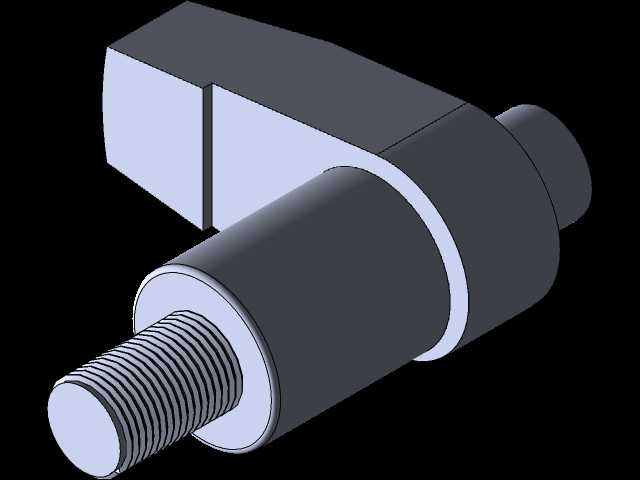

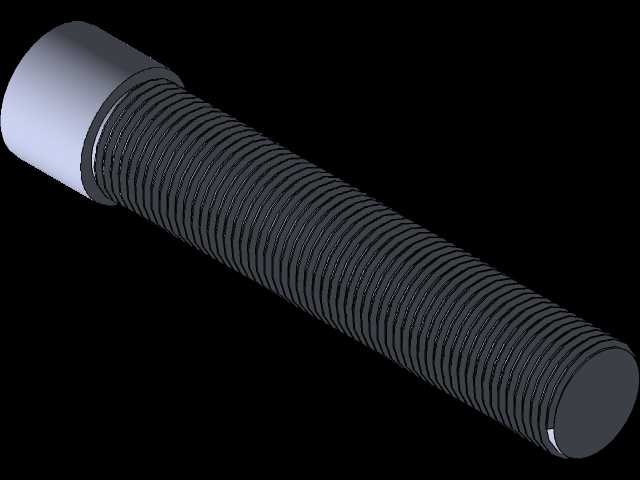

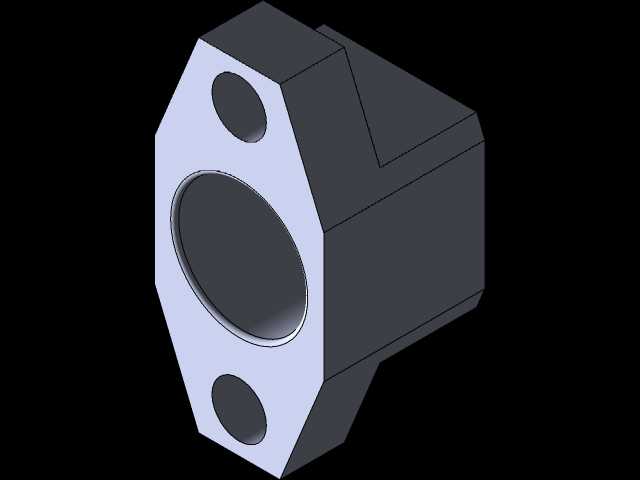

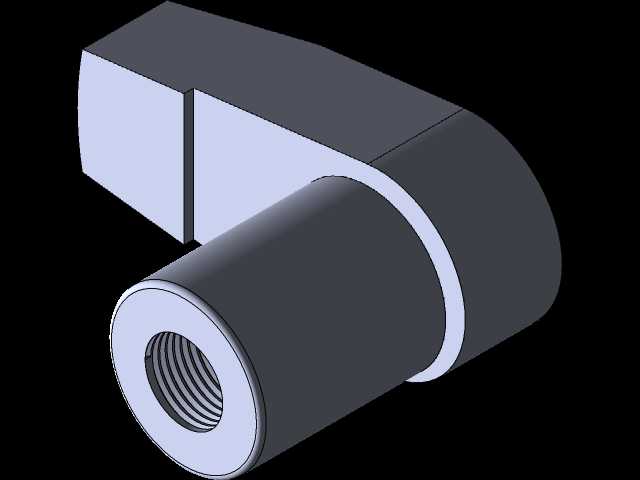

　　在普通车床的批量零件加工场景里，这类转角压紧式吊钩夹具，主要解决CA6140机型加工中小型轴类、带吊挂孔异形件时的快速装夹痛点，替代传统手动压板的繁琐装夹流程，能有效缩短单件装夹的辅助工时，适配中小批量生产的节拍需求。夹具整体采用分体式装配结构，底部为带安装孔的L型定位基座，基座侧面预留的通孔用于和车床中拖板或者专用工装基板做螺栓固定，安装时需要保证基座定位面与车床主轴轴线的平行度误差控制在0.02mm以内，避免装夹后工件出现同轴度超差问题。基座上方的回转压紧臂采用偏心转角设计，松开状态下压紧臂可旋转90度让出上下料空间，工件吊装到位后，拧紧顶部的内六角螺钉即可带动压紧臂回转下压，钩状的压头端部刚好卡入工件的吊挂孔或者工艺搭子缺口，

　　实现单点稳定压紧，不会出现传统压板压持时的工件滑移问题。从结构设计逻辑来看，这款夹具没有采用复杂的气动或者液压驱动结构，完全依靠机械螺纹副提供压紧力，适配车间无气源的普通车床工位，维护成本极低，内部的回转销轴与基座孔采用H7/g6的间隙配合，保证回转动作顺畅无卡滞，同时销轴端部设置有限位挡块，限制压紧臂的回转角度，避免过度旋转导致压头错位。安装边界方面，夹具整体高度控制在120mm以内，基座的横向安装孔距为45mm，不会和CA6140车床的刀架行程产生干涉，压紧臂的最大回转半径为60mm，适配装夹的工件吊挂孔直径范围在8mm到16mm之间，压头的下压行程为8mm，可兼容厚度差在5mm以内的同系列工件，无需额外调整垫片。

　　实际生产应用中，这类夹具常配套在CA6140车床的工序集中加工工位，比如加工吊钩类零件的端部螺纹、外圆倒角工序时，一次装夹即可完成全部加工内容，相比传统压板装夹，装夹效率提升60%以上，且压紧力稳定，不会因为切削振动导致工件松动。设计过程中特意将基座的底部定位面做了0.01mm的平面度研磨处理，保证安装后夹具的整体垂直度，压紧臂的压合面做了网纹滚花处理，增大与工件接触的摩擦力，避免切削过程中工件出现周向转动。夹具的所有受力部件均采用45号钢调质处理，硬度达到HB220-250，压紧臂的压头部位额外做了高频淬火，硬度达到HRC40-45，应对频繁装夹的磨损问题，延长夹具的整体使用寿命。在车间日常使用时，只需要定期给回转销轴部位加注少量润滑油，即可保证长期动作顺畅，无需复杂的维护保养，非常适合机加工车间的一线生产工位使用，尤其是针对带吊挂结构的小型零件加工，能大幅降低操作工的装夹劳动强度，减少装夹找正的时间消耗。
