多关节码垛搬运机械臂结构设计

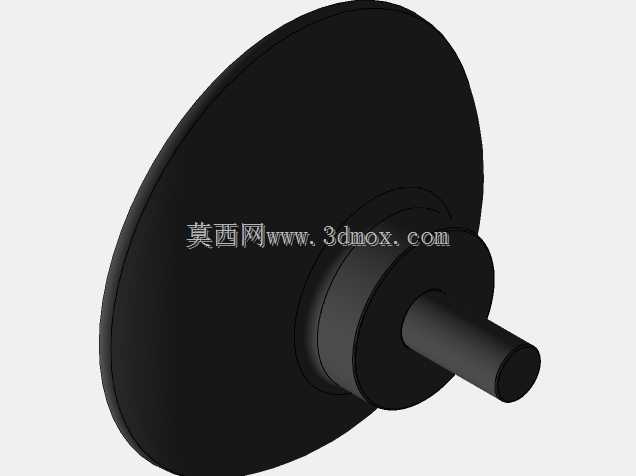

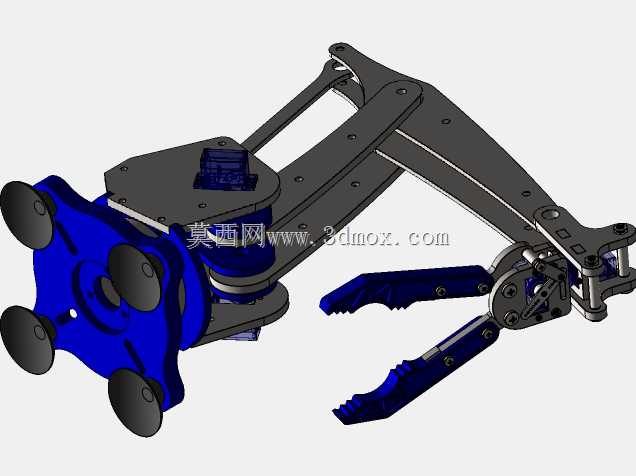

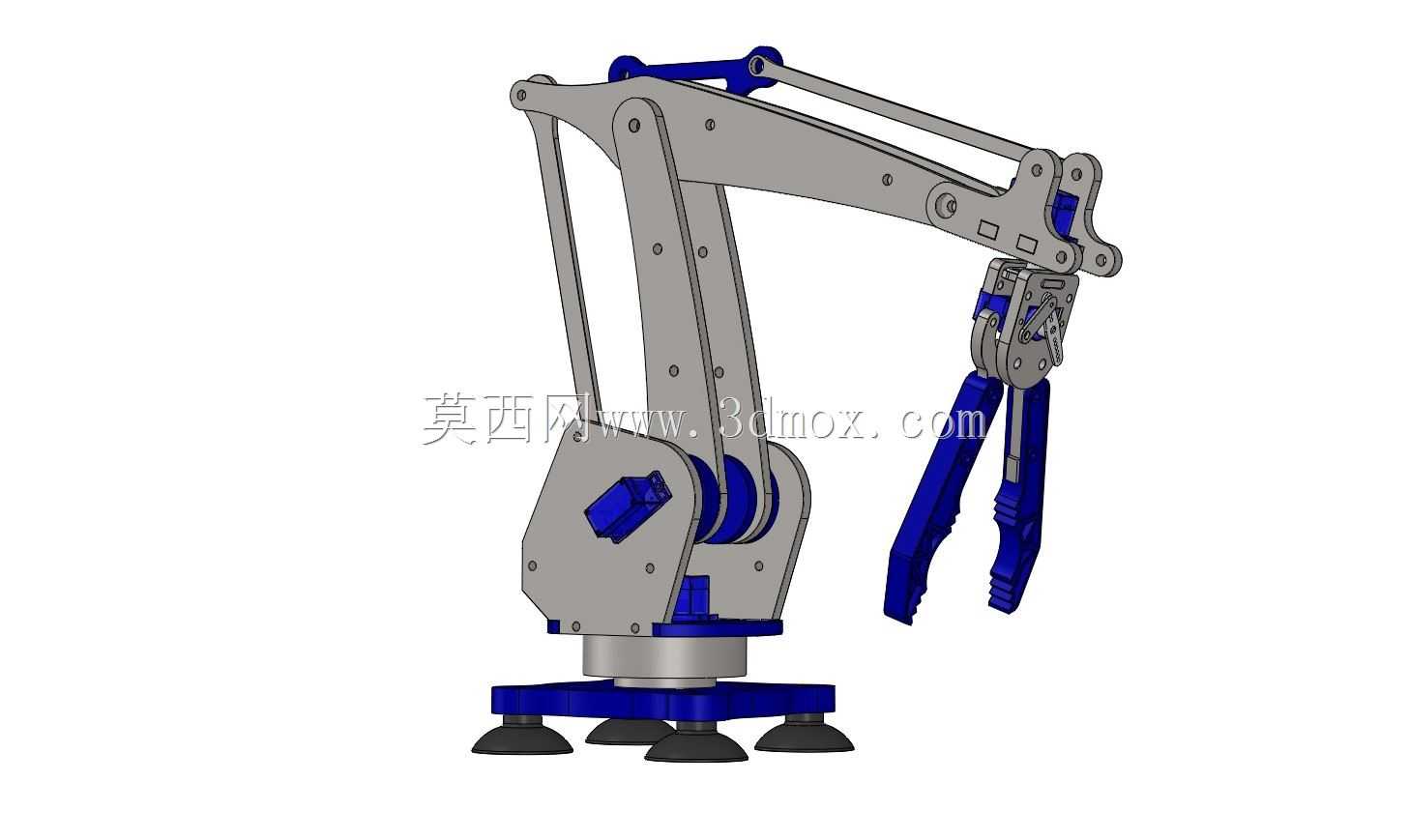

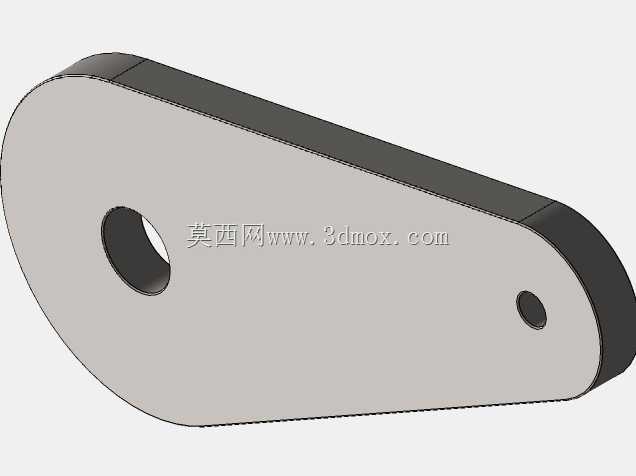

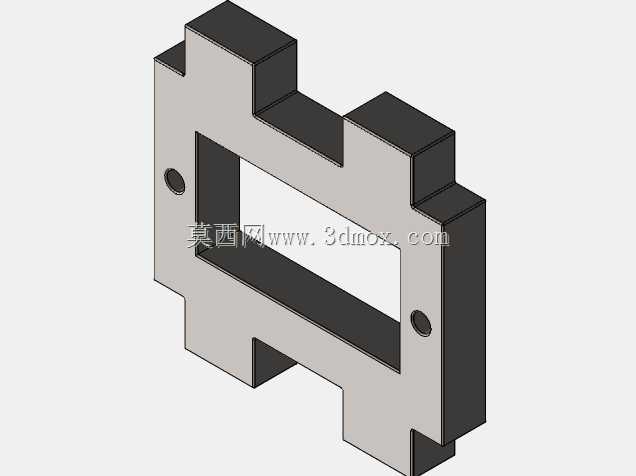

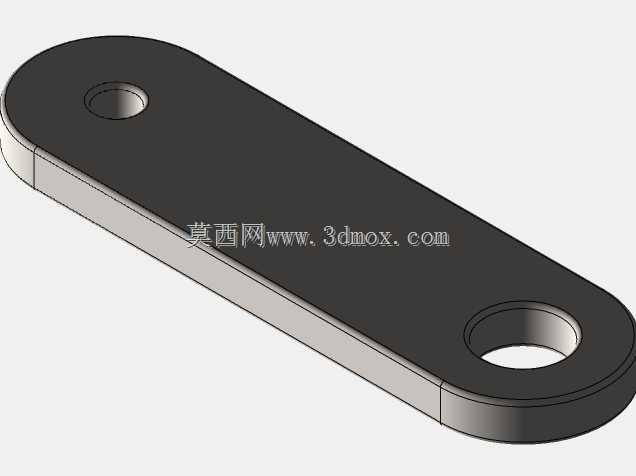

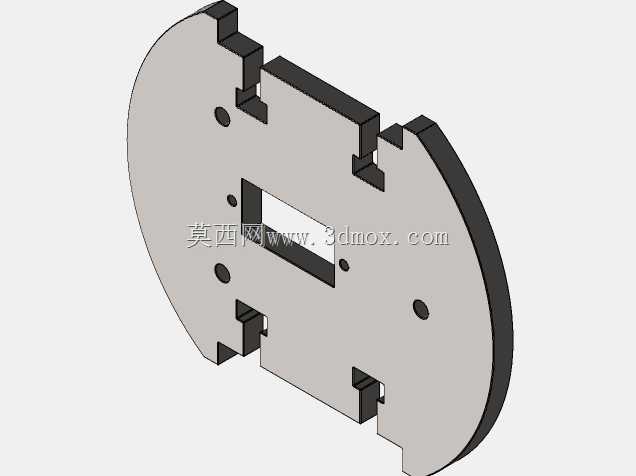

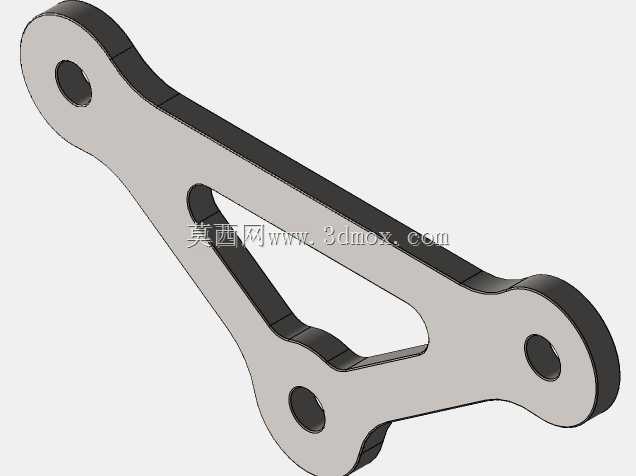

　　这套多关节机械臂的结构方案，主要面向中小负载工位的自动化上下料、流水线物料转运以及机床辅机配套场景，在3C零部件分拣、轻型工件码垛、注塑机取件这类作业半径不大但动作节拍要求稳定的场合适配性较强。整机采用底座回转加大臂俯仰、小臂联动的关节构型，末端搭载夹钳式执行器，可完成平面内大范围的点位移动与姿态调整，底座下方设置四个带缓冲垫的支撑脚，安装时直接将底座固定在设备工位台面或者预制机架上即可，支撑脚的分布尺寸预留了足够的安装孔位调整余量，周边不需要额外避让超大运动包络，在紧凑型自动化单元里布局时不会和周边护栏、输送线产生干涉。从设计思路来看，臂体的连杆部分采用钣金折弯拼接的框架式结构，

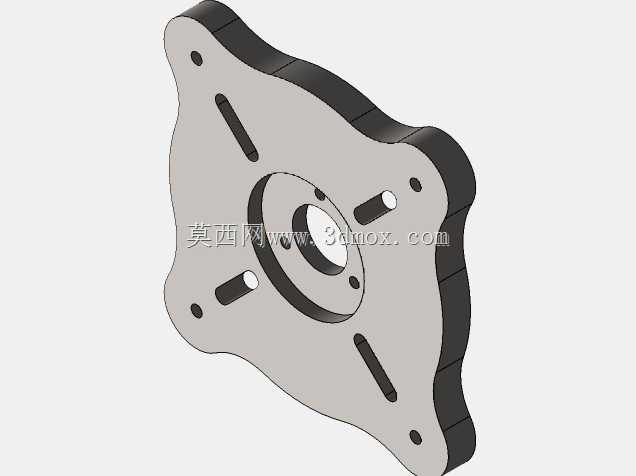

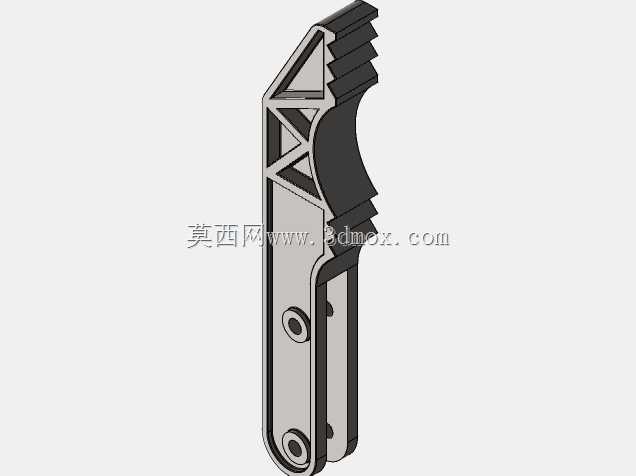

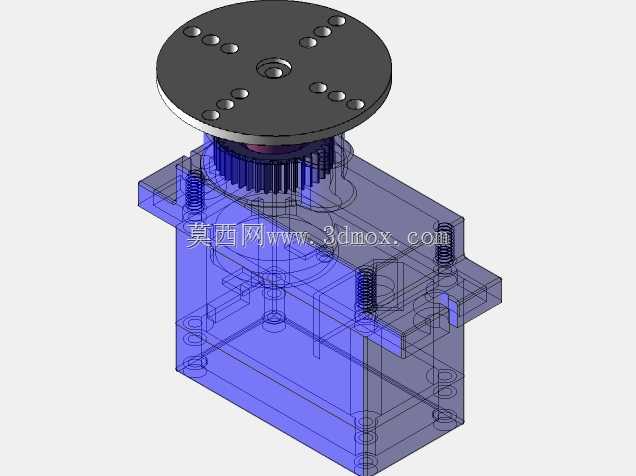

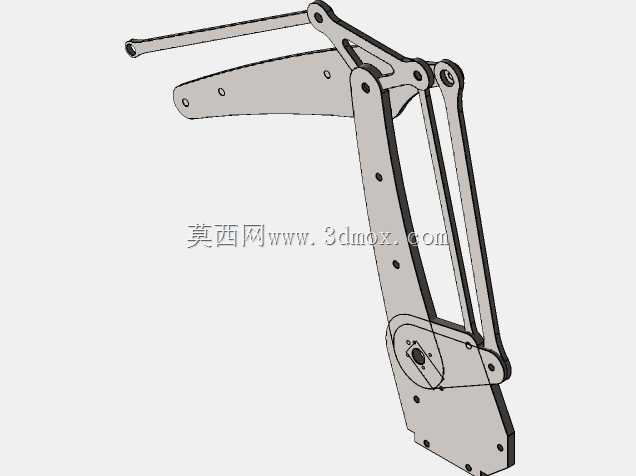

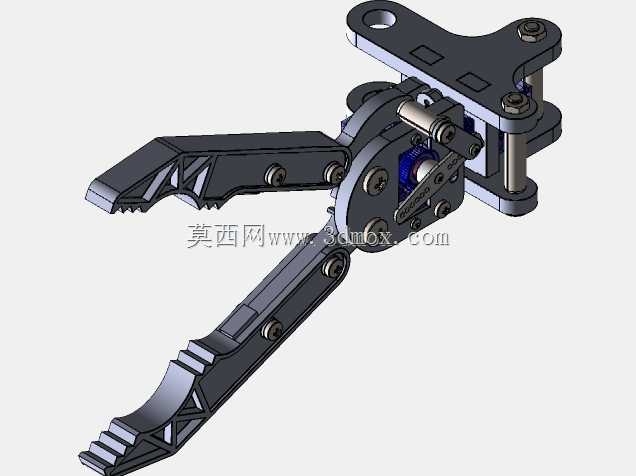

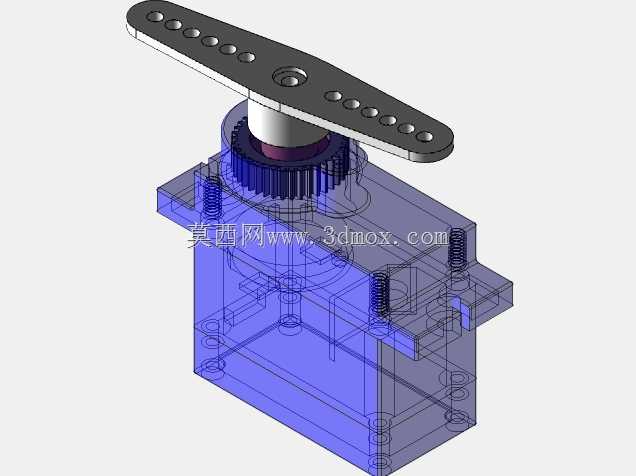

　　相比实心铸臂在保证刚性的前提下大幅降低了运动部件自重，关节处的铰接点位全部布置在连杆受力的中性轴位置，驱动元件内嵌在大臂与底座的连接腔体内，外部走线沿臂体侧面的预留槽位排布，既避免作业过程中线缆被工件剐蹭，也方便后期维护时拆解检修。末端夹钳采用对称开合的钳口结构，钳口的夹持面做了防滑齿形处理，针对不同外形的工件可以快速更换适配钳口，夹钳的开合驱动和腕部回转关节集成在末端安装法兰上，负载能力覆盖常规轻型工业零件的搬运需求。整机的运动逻辑通过多连杆联动实现，大臂抬升时小臂会随动保持末端姿态的相对稳定，不需要复杂的实时姿态解算就能保证夹取工件在移动过程中不会出现大幅倾斜掉落，底座回转关节采用大直径回转支承，承受偏载力矩的能力更强，

　　即使臂体完全伸至最大作业半径时，底座也不会出现倾覆趋势。在实际工位部署时，首先要确认底座安装面的平面度，将四个支撑脚垫完全贴合固定面后锁紧紧固螺栓，再根据作业范围设定各关节的软硬限位，臂体的最大伸展高度、水平作业半径都在结构设计阶段做了运动干涉校验，全行程动作中臂体连杆之间、管线和结构件之间都不存在磕碰卡点，末端夹钳的开合行程预留了足够的工件尺寸兼容空间，既可以夹持规则的盒类工件，也能适配轴类、板类异形零件的取放作业，整套结构的零部件拆分逻辑清晰，加工件多为常规钣金件和标准机加工件，不需要特殊工艺即可完成样机制作，对于自动化集成商做工位改造、教学实训平台搭建都有很高的参考价值，结构上的各铰接点都预留了轴承安装位，装配时可以选配标准深沟球轴承或者含油衬套，根据实际负载等级调整配件规格，平衡设备成本与使用寿命。
