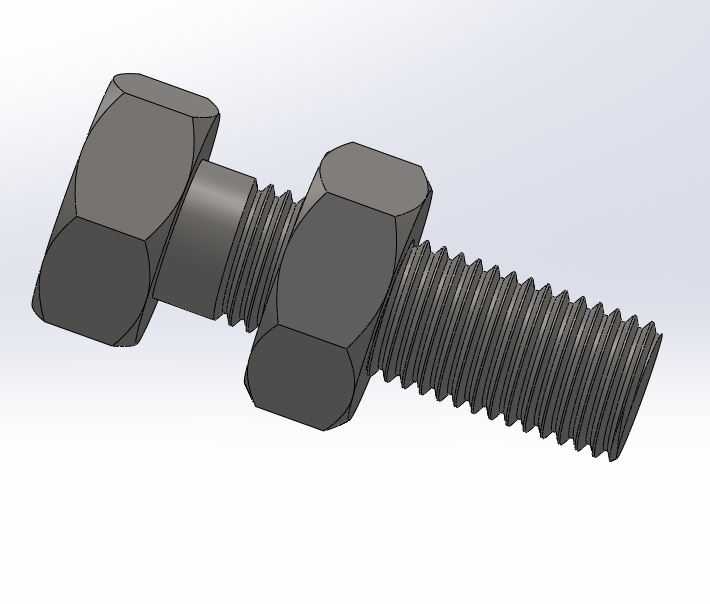

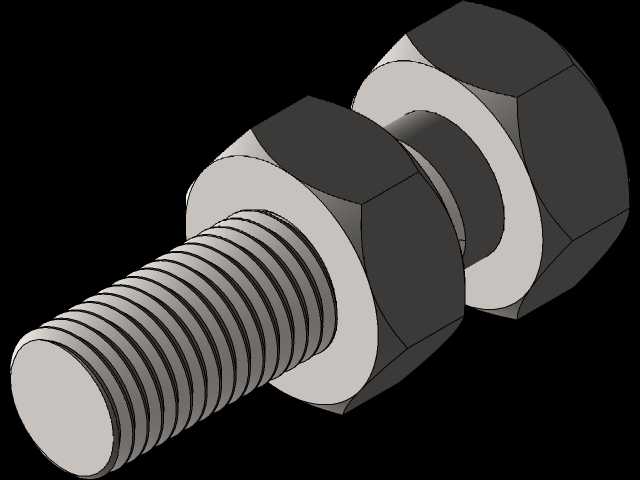

外六角螺栓配六角螺母螺纹连接结构

　　这套螺纹连接结构是机械装配领域最基础也最通用的紧固方案，日常在机床装配、工装夹具搭建、通用设备检修、五金结构拼接场景里随处可见，只要是需要实现两个及以上构件可拆卸刚性连接的位置，几乎都能看到这类标准紧固件的身影。从实际使用场景来看，这类六角头螺栓搭配六角螺母的组合，适配的安装工况覆盖范围极广：小到小型设备的外壳封板固定、气动管路支架的安装定位，大到机床床身附件的锁紧、输送线机架的拼接，只要安装位置预留了足够的扳手操作空间，都能选用这类连接副完成紧固。和内六角圆柱头螺栓相比，外六角结构的螺栓对安装工具的适配性更强，普通活动扳手、开口扳手、套筒扳手都能完成拧紧操作，哪怕是现场检修没有专用工具的情况下，也能快速完成装拆，这也是它能在各类工业场景普及度极高的核心原因。

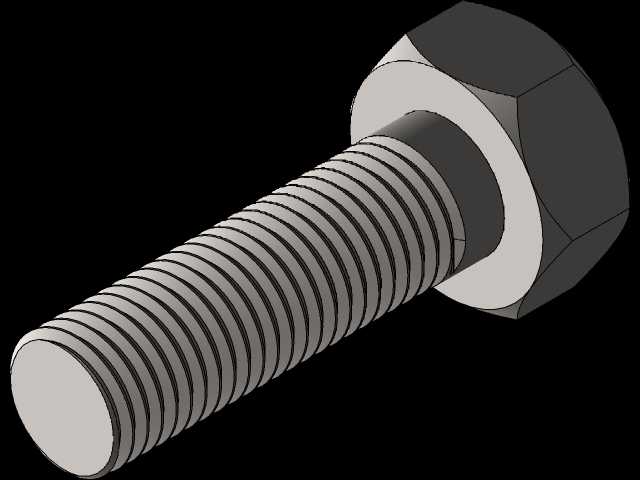

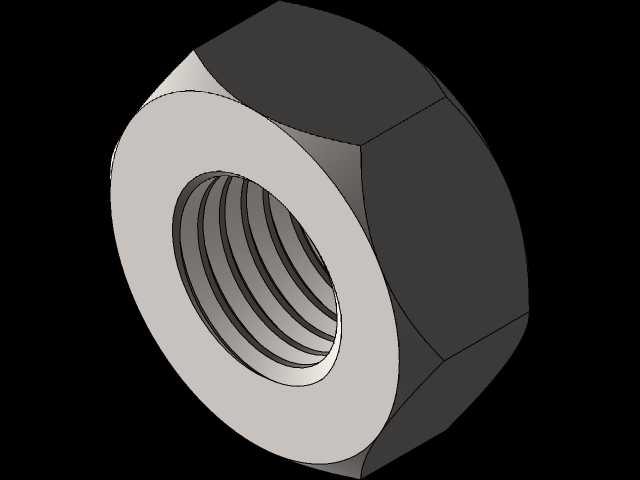

　　从结构设计逻辑来看，这套模型完整还原了普通粗牙螺纹的啮合特征，螺栓杆部的螺纹收尾、螺母两端的倒角结构都做了准确还原，没有省略实际加工中必须存在的工艺结构。螺栓头部采用标准外六角造型，六角对边尺寸、头部厚度都符合普通C级六角头螺栓的尺寸规范，头部和杆部衔接的位置做了圆角过渡，避免应力集中导致的头部断裂风险；螺母采用标准I型六角螺母结构，两端的内孔倒角既可以在安装时引导螺栓顺利旋入，也能去除螺纹端部的加工毛刺，避免装配时刮伤螺栓螺纹表面。螺纹部分采用真实的牙型建模，不是简化的贴图效果，能直观看到螺纹旋合时的接触状态，不管是用来做装配动画演示螺纹啮合过程，还是用来做连接结构的受力示意，都能满足结构展示的需求。

　　从安装边界的角度来说，这类紧固件的选型首先要匹配被连接件的总厚度，螺栓伸出螺母的长度要控制在2-3个螺距，既不能太短导致螺纹啮合圈数不足影响连接强度，也不能太长导致多余的螺杆部分干涉其他构件的运动。安装时要注意螺栓穿过被连接件的通孔直径要比螺杆大0.5-1mm，预留足够的装配公差，避免孔位加工偏差导致螺栓无法顺利穿入；如果被连接件表面有涂装或者氧化层，要提前清理安装面的杂质，保证螺栓头部、螺母和被连接件的表面完全贴合，避免拧紧后出现松动隐患。对于有振动工况的使用场景，还可以搭配平垫圈、弹簧垫圈使用，平垫圈用来增大接触面积分散压紧力，避免拧紧时压伤被连接件表面，弹簧垫圈则可以提供预紧防松的效果，降低设备运行过程中螺纹副自松脱的概率。

　　在实际建模过程中，这类标准件的建模逻辑也具备很强的通用性，螺栓的主体结构可以通过旋转特征做出杆部和头部的基础轮廓，再通过螺旋线扫描切除做出螺纹牙型，最后对棱角位置做倒角、圆角处理即可；螺母的基础外形可以通过拉伸做出六角柱体，再通过旋转切除做出内孔的倒角，最后扫描切除出内螺纹结构。建模时要注意螺纹牙型的角度、螺距尺寸要和所选的公称直径匹配，普通公制粗牙螺纹的牙型角为60度，不同公称直径对应的螺距有统一的标准规范，不能随意设定参数导致模型和实际标准件尺寸不符，否则后续做装配干涉检查、生成工程图的时候会出现尺寸偏差，影响实际生产选型。

　　这类螺纹连接结构看似简单，却是整个机械结构设计的基础单元，很多新手工程师在做结构设计的时候，往往只关注主体构件的结构，忽略紧固件的安装空间预留，最后到装配环节才发现扳手没有操作空间，或者螺栓长度选型错误导致无法锁紧。这套完整的螺栓螺母模型，可以直接用来做装配设计时的占位参考，在布局阶段就提前预留好紧固件的安装位置、扳手操作空间，从设计源头避免后续装配环节出现干涉问题。同时模型带有的螺纹动画特征，也能直观演示螺纹旋合的整个过程，对于刚接触机械设计的新人来说，也能通过这个模型理解螺纹连接的工作原理，掌握这类基础紧固件的选型和建模方法。
