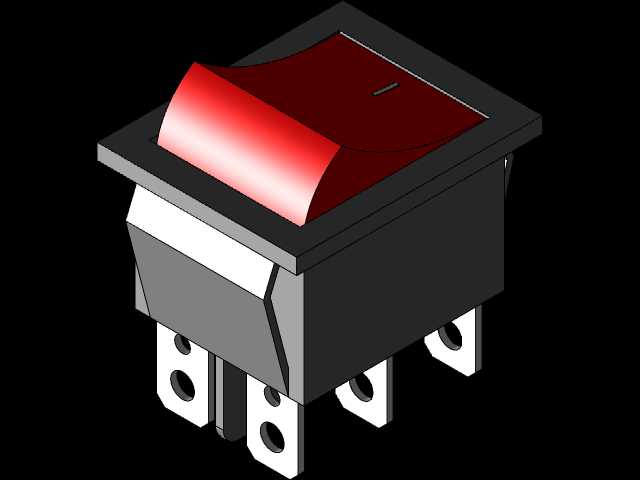

KCD4船型翘板电源开关三维结构

　　在低压电气控制回路、小型机电设备、民用电器的电源通断控制场景中，KCD4系列翘板开关是应用覆盖极广的基础元件，这款额定参数适配220V交流回路、6A载流能力的开关，常被布置在设备操作面板、机床附属电控单元、小型电动工具、商用小家电的电源输入端，作为主回路通断的手动操作部件，承担回路断电隔离、工作状态切换的基础功能。从结构设计逻辑来看，这款开关采用经典的船型翘板按压结构，操作面做了弧形凸起处理，按压行程适配人手指腹的操作触感，操作时的反馈力度经过调校，既不会因为按压力度过小造成误触发，也不会因为阻尼过大导致操作费力，操作面的标识槽可以嵌入状态指示色块，清晰区分通断位置，避免现场操作人员误判设备供电状态。

　　开关的基座部分采用耐高温绝缘工程塑料注塑成型，内部载流构件使用导电性能优异的铜质材料冲压成型，接触部位做了防滑防氧化处理，保证长期通断操作下的接触可靠性，避免接触电阻过大引发的发热问题，适配6A额定电流下的长期载流需求，满足常规低压电控回路的使用要求。安装结构上，这款开关采用面板嵌入式卡扣安装设计，安装边界尺寸适配行业通用的KCD4系列开孔规格，不需要额外的固定螺丝，直接卡入面板预留的标准开孔即可完成固定，安装效率高，后期维护更换时可以直接从面板正面撬出替换，不需要拆解设备内部结构，大幅降低现场运维的工作量。底部的接线引脚采用直插式焊片结构，引脚间距做了标准化设计，既可以采用导线直接焊接的方式接线，

　　也可以适配标准规格的插簧端子快速压接接线，接线部位的机械强度足够，常规布线拉扯下不会出现引脚变形、接线脱落的问题，引脚之间的绝缘隔离距离满足低压电气的安全间距要求，避免不同极之间出现爬电、击穿的安全隐患。在三维建模过程中，完整还原了开关的外部装配特征与安装配合尺寸，翘板操作面的弧形曲面、基座的卡扣定位结构、接线引脚的开孔位置与尺寸公差都按照实物测绘参数进行还原，既可以用于设备操作面板的开孔布局设计、干涉检查，也可以用于电气装配的BOM统计、布线空间校核，帮助结构设计人员在整机设计阶段提前确认开关的安装位置、操作空间是否满足要求，避免后期样机装配时出现操作干涉、安装孔位不匹配的问题。这类开关在实际使用中，通常作为设备的一级电源开关，

　　布置在操作人员容易触及的面板位置，不需要额外的操作工具，直接手动按压即可完成设备的上电与断电操作，在CA6140这类普通机床的附属电控改造、小型自动化设备的操作面板制作、民用机电产品的电控系统设计中都有大量应用，其稳定的结构性能、标准化的安装尺寸、低廉的使用成本，让它成为低压小功率回路电源控制的首选元件之一。建模时对开关的分模线、表面纹理、装配间隙都做了写实还原，没有过度简化结构特征，能够直接用于产品渲染、装配动画制作、虚拟样机调试等场景，帮助设计人员在产品开发阶段直观呈现操作部件的布局效果，提前验证人机操作的合理性。
