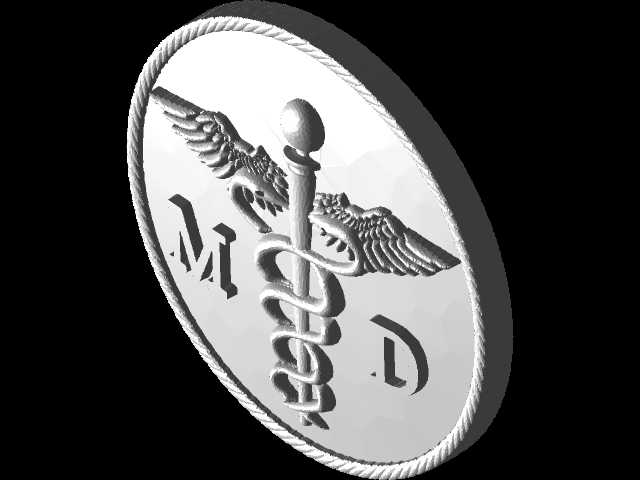

双蛇杖MD标识医疗圆形纪念徽章

　　这款医疗主题圆形徽章的建模过程，首先从应用场景倒推结构需求，这类徽章常作为医疗从业者身份配饰、行业纪念活动伴手礼、医疗机构文化展示载体使用，日常佩戴场景要求边缘无锐边毛刺，浮雕结构不能有易勾挂织物的突出尖角，长期存放或佩戴时表面浮雕的凸起高度需要控制在合理区间，避免磕碰后出现凹陷掉漆的问题。建模初始阶段先确定圆形基底的整体轮廓，基底边缘采用扭绳纹理收边，这种纹理既可以提升徽章整体的精致感，也能在徽章跌落时通过边缘的凹凸结构分散冲击力，保护中心区域的浮雕图案不被直接磕碰。中心区域的双蛇杖结构是整个徽章的视觉核心，建模时先绘制杖身的中心轴线，杖顶采用球形收尾，球面与杖身的衔接处做小半径圆角过渡，避免应力集中导致的结构断裂；

　　蛇身缠绕杖身的螺旋曲线采用等距变径螺旋线生成，每一圈缠绕的螺距保持一致，蛇身的截面采用椭圆形，贴合真实蛇类躯体的轮廓比例，同时蛇身与杖身的接触位置做布尔合并处理，不存在装配间隙，保证整体结构的一体性。杖身两侧的对称羽翼结构，建模时先绘制单侧羽翼的轮廓曲线，羽翼的羽毛分层处理，靠近杖身的内层羽毛短而宽，外层羽毛长而窄，羽毛边缘做薄化处理，羽翼与杖身的衔接位置做平滑过渡，没有突兀的拼接棱线，两侧羽翼通过镜像命令生成，保证左右对称度控制在0.02mm以内，避免出现视觉上的歪斜感。徽章表面的MD字母采用立体浮雕结构，字母的凸起高度与蛇杖主体的凸起高度保持一致，字母边缘做微小倒角，既保证触摸时的手感顺滑，也能在徽章做表面电镀、烤漆处理时，

　　让涂料均匀附着在字母轮廓边缘，不会出现涂料堆积导致的字体模糊问题。从安装边界来看，这类徽章如果采用别针式佩戴结构，背面需要预留1.2mm深度的别针安装槽，槽位位置避开正面浮雕的凸起区域，避免别针顶出导致正面图案变形；如果采用磁吸式安装，背面需要预留圆形磁钢的安装沉孔，沉孔直径与常用的10mm直径磁钢匹配，沉孔深度控制在1.5mm，保证磁钢安装后与徽章背面齐平，不会出现凸起硌压衣物的情况。尺寸设计上，徽章整体直径控制在40mm，厚度3mm，这个尺寸既不会因为过大导致佩戴时累赘，也不会因为过小让表面的浮雕细节无法清晰呈现；边缘扭绳纹理的单股绳宽度0.8mm，纹理深度0.3mm，触摸时有明显的凹凸触感但不会积灰。

　　建模过程中所有浮雕结构的拔模角度统一设置为3度，方便后续如果采用冲压、压铸工艺批量生产时，模具能够顺利脱模，不会出现图案拉伤的问题；所有凸起结构的根部都做了0.2mm的圆角过渡，避免冲压时模具出现应力崩缺，提升模具的使用寿命。从实际使用的角度考虑，徽章正面的所有浮雕凸起高度统一为0.8mm，这个高度既能保证图案的立体感，也不会因为凸起过高导致佩戴时容易被外力刮蹭掉漆；徽章的背面采用平面设计，没有多余的凸起结构，保证佩戴时与衣物贴合平整，不会出现晃动歪斜的情况。在细节处理上，蛇杖顶部的球面做了高光面的结构预留，后续表面处理时可以单独做抛光处理，提升徽章的视觉层次感；羽翼部分的羽毛纹理做了浅浮雕处理，纹理深度0.2mm，既可以呈现羽毛的层次，也不会因为纹理过深导致积污难以清理。整个模型的曲面全部采用G2连续过渡，没有碎面、尖角、非流形几何问题，不管是用于3D打印单件制作，还是用于开模批量生产，都不需要额外做几何修复，能够直接导入加工软件进行刀路生成或者模具分型。
