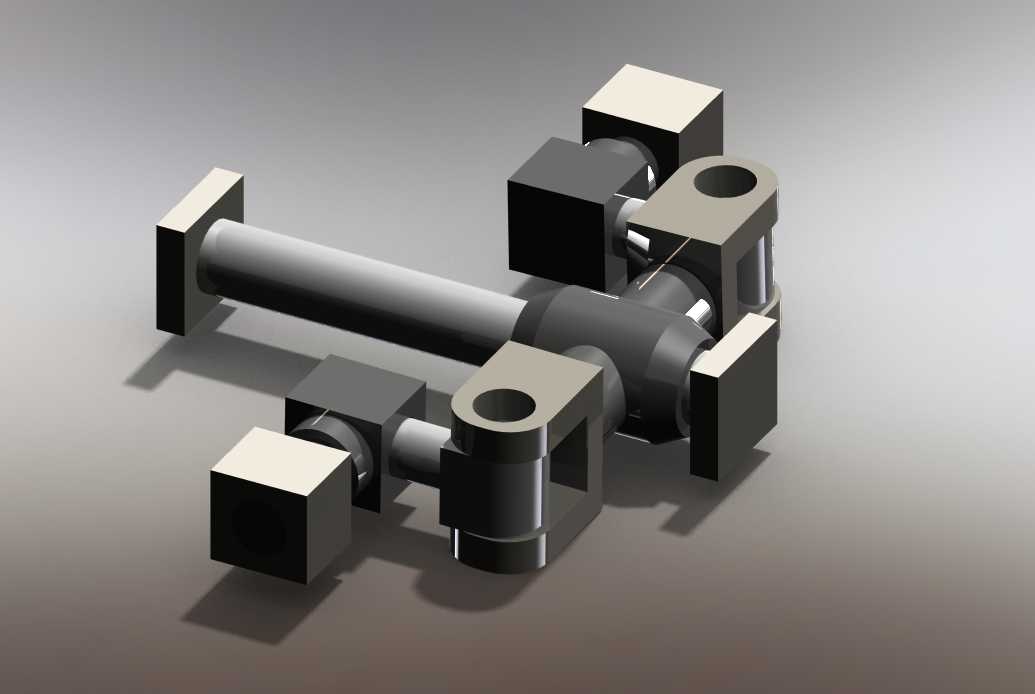

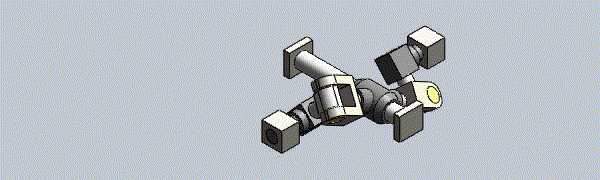

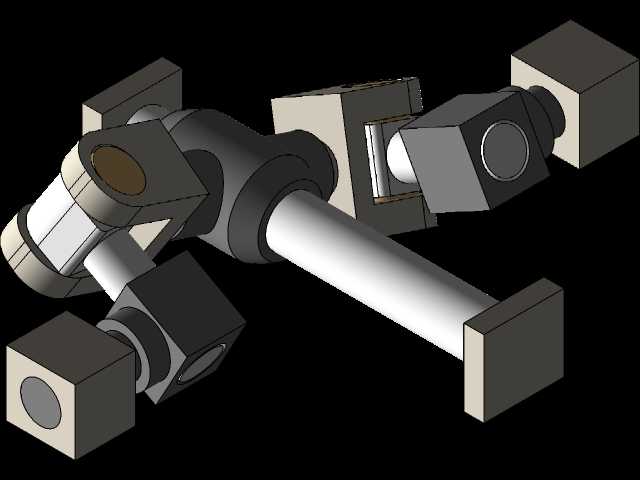

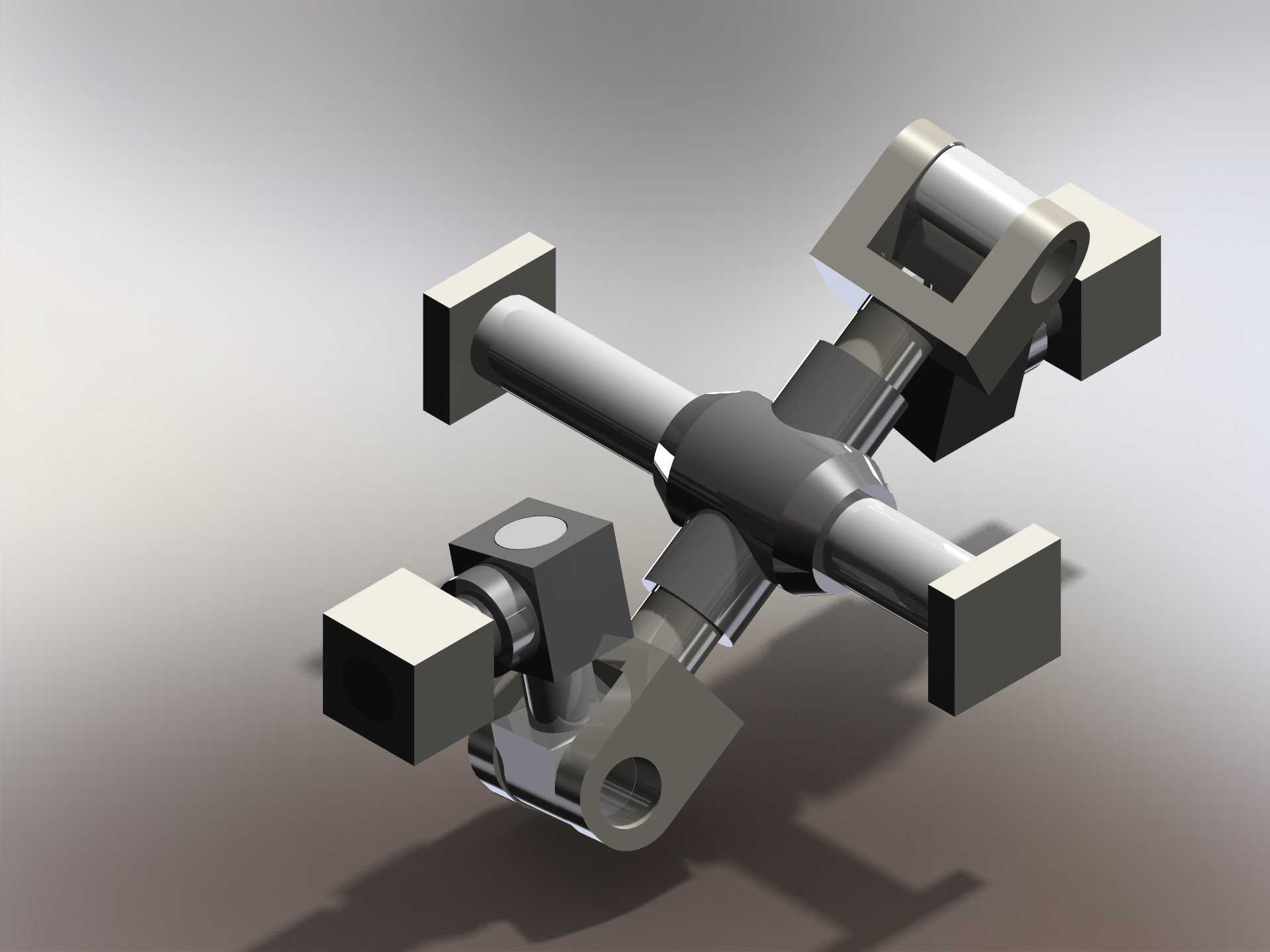

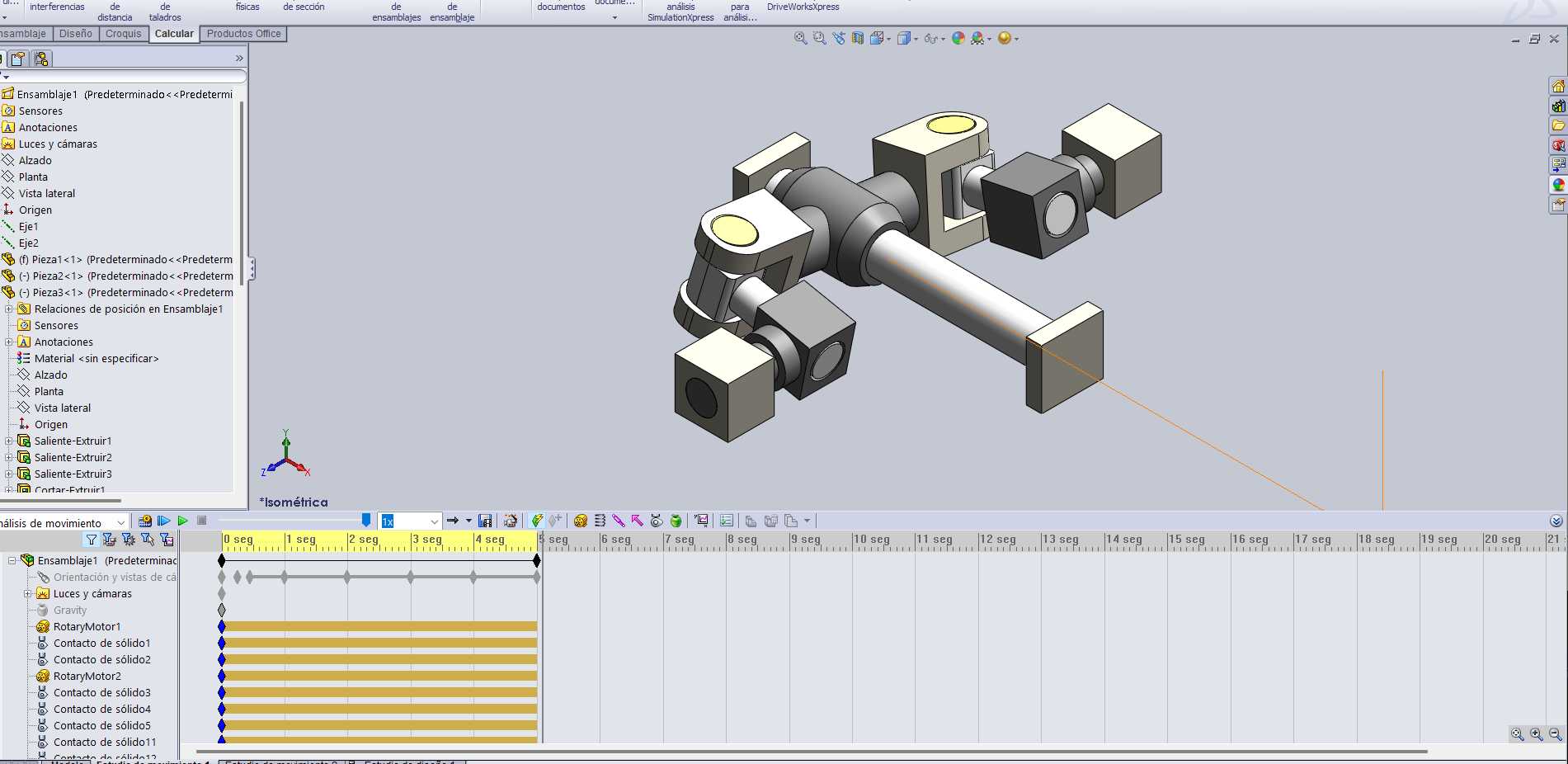

同轴轴间动力传输连接机构

　　在常规机床进给轴系、小型自动化生产线的动力传递链路里，经常会遇到两根同轴线布置的轴段需要实现扭矩传递、同时补偿少量安装同轴度误差的工况，这类场景下不能直接采用刚性联轴器硬连接，否则装配过程中两轴的微小偏移会在轴根位置产生持续的交变弯曲应力，长时间运行后容易出现轴颈疲劳断裂、轴承偏磨发热的问题。这套同轴轴间传输结构，正是针对这类中等扭矩、安装空间紧凑的同轴传动场景设计的连接方案。

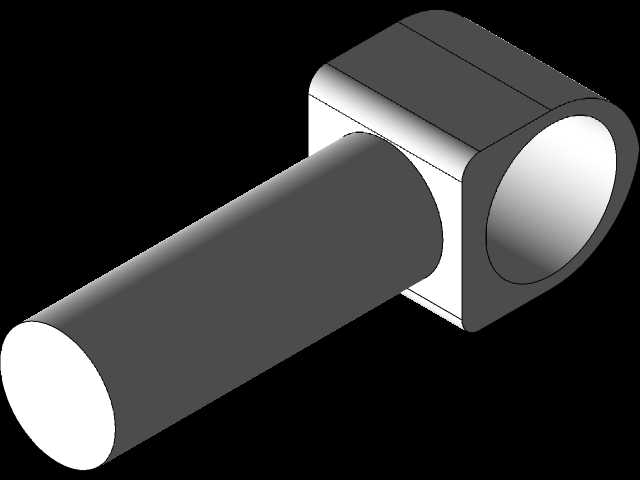

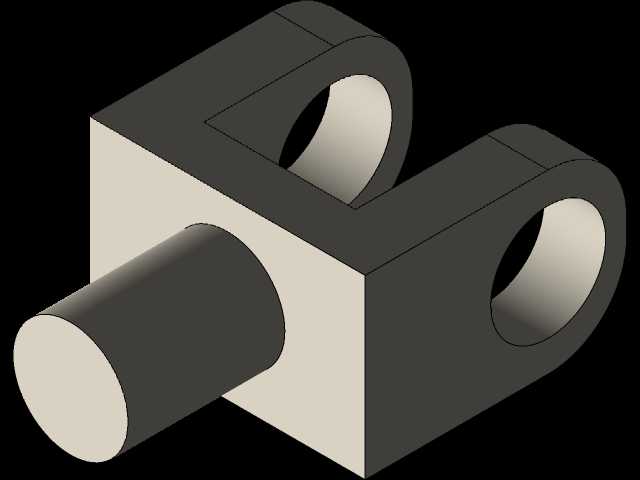

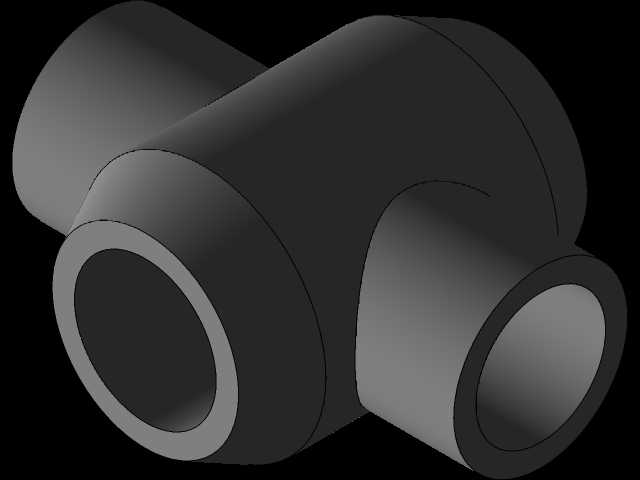

　　从实际功能特性来看，这套结构没有采用传统的弹性套柱销或者膜片结构，而是通过十字滑块式的中间衔接块配合两端的方形嵌合接口实现扭矩传递，两端的连接座分别与主动轴、从动轴做轴孔配合，通过侧面的紧定螺钉实现轴向定位，中间的衔接块两侧分别加工出互相垂直的方形凸台，分别嵌入两端连接座对应的方形凹槽内，当两轴存在少量径向偏移或者角度偏斜时，中间滑块可以在凹槽内做微小的滑动补偿，不会额外给轴系带来附加载荷。和常规的十字滑块联轴器不同，这套结构的连接座采用了分体式的方块嵌装设计，不需要在轴端加工复杂的键槽或者法兰结构，只需要将轴端插入连接座的中心孔后锁紧即可，对于一些没有预留键槽的光轴传动场景适配性更强，现场装配的时候不需要做额外的轴端加工，只需要保证轴插入深度满足锁紧要求就能完成安装。

　　设计思路上，这套结构优先考虑了小空间下的装拆便捷性，整体径向尺寸控制在轴径的2.5倍以内，轴向总长度可以根据实际两轴的间距调整中间衔接块的厚度，不需要定制特殊长度的联轴器。结构上所有的滑动配合面都预留了0.1-0.2mm的间隙，既可以保证滑动补偿的灵活性，又不会因为间隙过大导致传动过程中出现明显的回差，适合用在转速不超过1000rpm、传动精度要求中等的传动链路里，比如小型机床的辅助进给轴、轻工设备的物料输送辊道驱动、教学实验台的动力传递单元这类场景。

　　安装边界方面，这套结构对安装面的要求不高，两端的轴系不需要做高精度的同轴度找正，只要两轴的径向偏移量不超过1mm、角度偏斜不超过0.5度，就能稳定传递额定扭矩。装配的时候需要注意中间滑块的两个凸台方向要保持垂直，不能装反，否则会失去偏移补偿能力，锁紧螺钉的时候要对称拧紧，避免连接座出现偏斜导致滑块卡滞。日常维护的时候只需要定期在滑块和凹槽的配合面涂抹少量润滑脂，就能降低滑动面的磨损，延长整体使用寿命。和传统的刚性联轴器相比，这套结构的零件加工难度更低，所有零件都是常规的铣削、钻孔工序就能完成，不需要特殊的加工设备，小批量制作的时候成本优势明显，而且零件损坏后可以单独更换对应的滑块或者连接座，不需要整体更换整个传动部件，后期维护成本更低。在实际的设备改造场景里，经常会遇到原有轴系间距有调整、或者原有联轴器损坏后没有同型号备件的情况，这套结构可以根据实际的轴径、轴间距快速调整尺寸加工制作，适配性很强，不需要改动原有设备的轴系安装位置，就能快速恢复设备的传动功能。
