CA6140车床用偏心轴套类连接构件

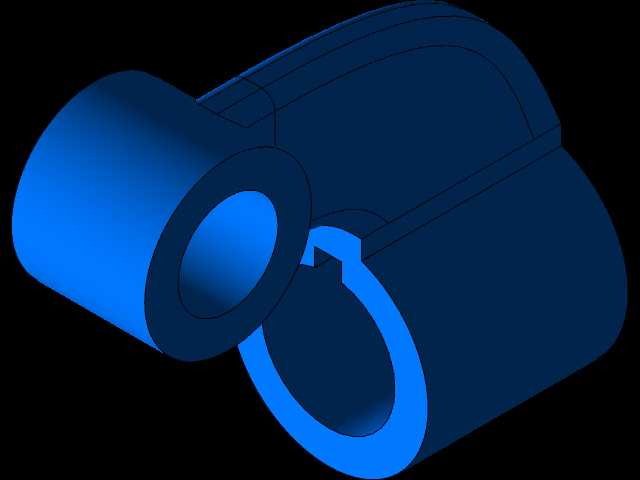

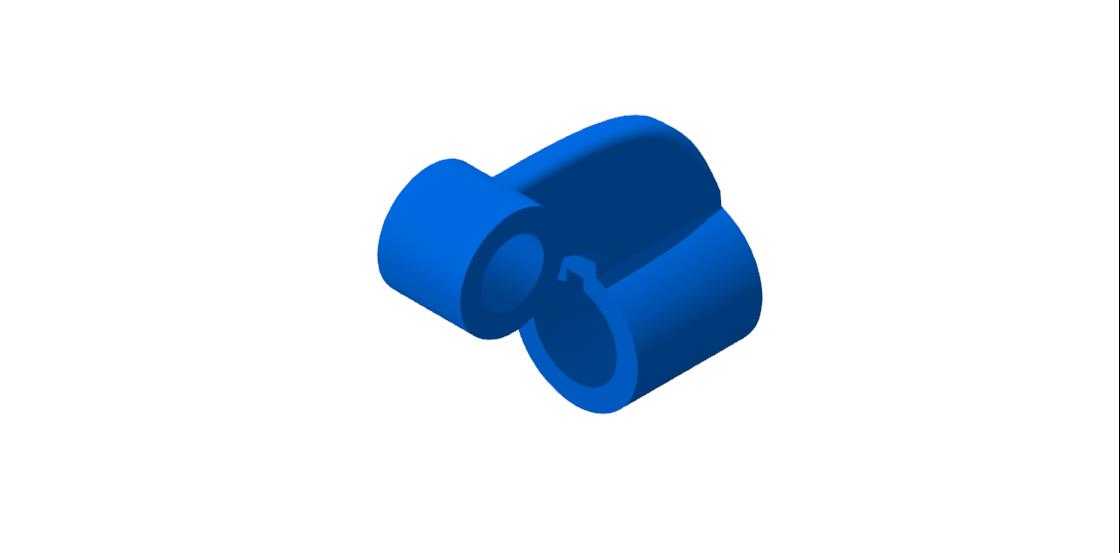

　　在普通卧式车床的进给传动与溜板箱联动结构中，这类偏心轴套构件是调整传动间隙、保障齿轮啮合精度的核心配套零件，日常加工中常遇到CA6140车床进给箱输出轴与溜板箱传动轴不同心、齿轮侧隙过大导致进给窜动的问题，这类偏心套正是用来修正安装同轴度误差、调整啮合间隙的关键零件。从结构上看，该构件采用双圆柱筒偏心排布的设计，两个筒状结构的轴线存在固定偏心距，外圆柱面作为安装定位基准，与箱体上的安装孔采用间隙配合，内孔则用来穿装传动轴，通过转动偏心套的角度，就能微调传动轴的中心位置，从而改变相啮合齿轮的中心距，把齿轮侧隙控制在0.08-0.15mm的合理区间，避免进给过程中出现爬行、打齿的问题。设计这类零件时，首先要确定偏心距的取值范围，

　　要兼顾CA6140车床原有安装孔的位置公差，偏心距不能过大，否则会导致轴的偏转角超出联轴器的补偿范围，也不能过小，否则无法覆盖长期使用后箱体孔磨损带来的位置偏差，通常偏心距控制在2-5mm区间就能满足调整需求。两个筒身的衔接处采用圆弧过渡，避免应力集中，因为车床运行时传动轴会传递扭矩，偏心位置会承受交变的弯曲应力，直角衔接很容易在长期交变载荷下出现裂纹，过渡圆角的半径一般取筒壁厚度的0.3-0.5倍，既能保证结构强度，也不会和周边的箱体加强筋产生干涉。从安装边界来看，该构件的外圆直径要和箱体安装孔保持H7/h6的配合精度，装入箱体后，外圆端面要低于箱体安装面1-2mm，方便后续加装压盖固定，

　　防止偏心套在设备运行过程中发生转动导致间隙变化；内孔的直径要匹配对应传动轴的轴径，采用H8/f7的间隙配合，保证轴转动时不会和内孔产生卡滞，同时内孔两端要加工1×45°的倒角，方便轴的穿装，也能去除加工毛刺避免划伤轴表面。实际应用中，这类偏心套除了用在CA6140车床的进给箱调整，也可以适配同系列普通车床的挂轮架调整、溜板箱光杆支承位置调整，在设备大修时，当箱体孔出现轻微磨损、轴的中心位置偏移时，不需要镗孔修复箱体，只需要更换对应偏心距的偏心套就能快速恢复传动精度，大幅降低维修成本和停机时间。建模过程中要重点保证两个圆柱筒的轴线平行度，平行度公差要控制在0.02mm以内，否则安装后轴会出现别劲的问题，导致转动阻力增大、轴承过早磨损；

　　筒壁的厚度要均匀，最薄处的厚度不能小于5mm，保证零件有足够的刚性，在拧紧压盖螺丝时不会发生变形。另外，零件的外圆表面粗糙度要达到Ra1.6，保证和箱体孔配合时接触均匀，内孔表面粗糙度达到Ra3.2就可以满足使用要求，不需要过高的加工精度，兼顾性能和加工成本。这类零件的材质一般选用45号钢，调质处理到HB220-250，既有足够的强度承受传动载荷，也有不错的韧性，能承受一定的冲击载荷，不会在频繁的间隙调整过程中出现崩边的问题。在装配时，需要先把偏心套轻轻敲入箱体安装孔，转动偏心套调整到合适的位置，用塞尺测量齿轮的侧隙，达到要求后再拧紧压盖螺丝，固定偏心套的位置，后续设备保养时如果发现侧隙变大，只需要松开压盖，微调偏心套角度就能重新恢复合适的啮合间隙，不需要拆解整个传动链，维护十分便捷。
