CA6140车床用异型铰接支撑座结构设计

　　在普通卧式车床的进给传动与辅助支撑单元中，这类异型铰接支撑座属于承担多方向载荷传递的关键连接件，主要安装在溜板箱与床身导轨侧的辅助定位区间，负责连接纵向进给的拨叉连杆与位置反馈的摆杆组件，工作过程中需要同时承受进给动作带来的周期性交变拉压载荷，以及床身振动传导的径向剪切力，因此结构设计上对刚度与铰接同轴度有明确要求。从结构构型来看，该零件采用一体化铸造成型后机加工的工艺路线，主体为变截面的立式支撑臂，上下两端分别设置同轴度公差要求0.02mm的铰接孔，上端孔用于连接进给操纵的主动摆杆，下端孔用于固定在溜板箱体的安装基准面上，侧方伸出的带孔耳片则用于连接位置锁定的弹性定位销，

　　三个安装孔的轴线空间位置度直接决定了进给操纵机构的动作顺畅度，若位置偏差超差，会出现操纵手柄卡滞、进给档位脱开的故障。设计过程中首先要匹配CA6140车床溜板箱侧的安装边界，下端安装孔的中心距床身导轨面的垂直距离需要严格匹配原有零件的安装尺寸，避免装配后与溜板箱的润滑油路盖板产生干涉，支撑臂的截面采用渐变式的工字形加强结构，在不额外增加零件整体重量的前提下，将臂身的抗弯截面模量提升30%以上，抵消进给动作瞬间的冲击载荷带来的形变。上下铰接孔的内孔表面设计粗糙度要求为Ra1.6，装配时需要压配锡青铜材质的耐磨衬套，减少摆杆铰接销轴的磨损，衬套与孔的配合采用H7/p6的过盈配合，避免工作过程中衬套随销轴转动出现窜动。

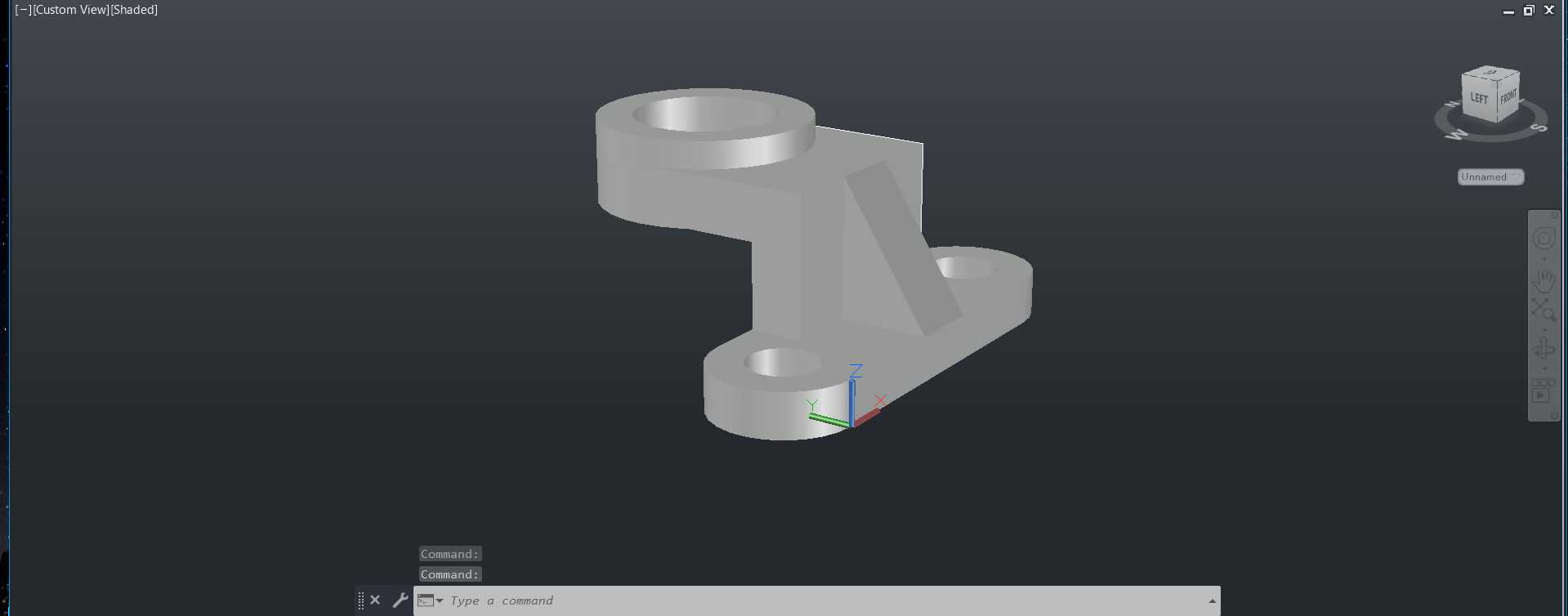

　　侧方耳片的安装孔轴线与主支撑臂的垂直度公差控制在0.03mm以内，保证定位销插入时不会出现别劲现象，耳片与主臂的连接位置设置了三角形的加强筋，筋板厚度为8mm，从臂身中部一直延伸到耳片根部，避免频繁的定位销插拔动作导致耳片根部出现应力集中断裂。零件的整体外形轮廓在三维建模时需要充分考虑铸造拔模斜度，所有非加工面的拔模斜度设置为1:20，铸造圆角统一为R3-R5，减少铸造过程中的应力集中与冷隔缺陷，机加工面的加工余量根据孔径大小分别设置，直径30mm以上的铰接孔单边加工余量留2.5mm，侧方耳片的小孔单边留1.5mm加工余量，保证精加工后能完全去除铸造表面的氧化皮与砂眼缺陷。实际装配验证环节中，

　　该支撑座安装后需要保证摆杆在全行程摆动过程中，臂身与周围的齿轮轴端、润滑油管的最小间隙不小于3mm，避免车床运行过程中因热胀冷缩出现运动干涉，铰接销轴装配后需要加注锂基润滑脂，通过支撑臂上预留的注油孔连通上下两个铰接孔，实现定期润滑维护，延长衬套的使用寿命。这类支撑零件在车床的大修与改造项目中属于常换件，原有零件长期使用后会出现铰接孔磨损失圆、臂身形变的问题，三维建模时还原的结构细节直接决定了后续加工出的零件能否直接替换原有失效件，不需要额外进行现场修配，因此建模过程中对三个安装孔的空间坐标、臂身的截面尺寸、加强筋的位置都需要严格按照实物测绘尺寸还原，同时考虑加工工艺的可行性，避免出现无法铣削加工的倒扣结构。
