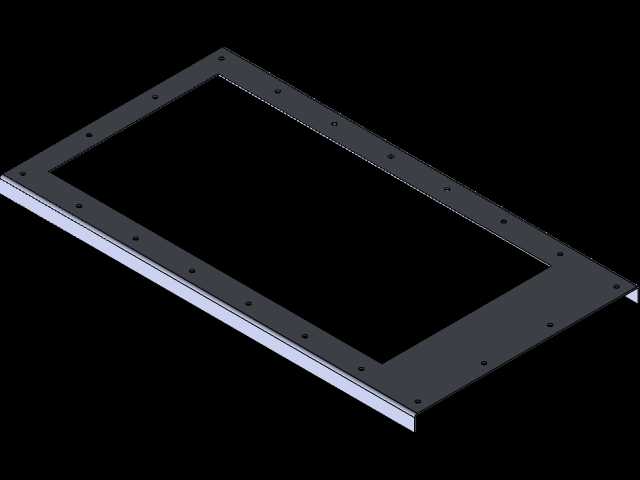

CA6140车床配套矩形安装弯管结构件

　　在普通卧式车床的床身防护、走线布局改造场景里，这类带法兰边的矩形弯管构件是很容易被忽略但又直接影响装配精度的部件，很多一线做设备维保、机床改造的结构工程师都碰到过原厂配件尺寸偏差、自制件折弯后安装孔位不对的问题，这个构件的三维建模完全是按照CA6140车床的实际安装边界做的还原，没有做多余的简化，能直接用来出加工图或者做装配干涉校验。

　　从实际用途来说，这个弯管构件主要承担两个核心作用，一是作为车床操作侧观察窗口的安装支撑框架，承托透明防护挡板，二是作为床身外侧线缆、冷却管路的走线防护通道，把原来裸露在床身外侧的电线、切削液管路收纳在框架内腔里，避免加工过程中飞溅的铁屑刮破线缆外皮、切削液长期侵蚀管路接头，同时也能让车床外防护的整体性更好，清理铁屑的时候不会有杂物卡进管线缝隙里。

　　设计思路上完全贴合CA6140车床的原有安装基准，没有改动床身原有的螺纹孔位置，法兰边上的所有安装孔都是按照原厂安装孔的坐标阵列排布的，孔位间距严格匹配床身侧壁的安装凸台尺寸，不需要在床身上重新打孔攻丝，替换安装的时候直接对准原有孔位拧紧紧固件就行。构件的折弯角度做了工艺性优化，折弯处的内R角匹配常用钢板折弯的最小折弯半径，不会出现折弯处开裂或者角度回弹超差的问题，法兰边的宽度刚好能压住防护板的密封胶条，安装后胶条的压缩量在30%左右，既能挡住切削液飞溅，也不会因为压缩量太大导致胶条过早老化失效。

　　外形尺寸方面，构件的整体外轮廓长度和宽度完全适配CA6140车床床头箱到进给箱之间的观察窗口尺寸，内腔的净空尺寸足够同时容纳3根直径12mm的冷却水管和2组伺服电机动力线缆，弯管的壁厚选用3mm的Q235钢板，和原厂外防护的板材厚度保持一致，焊接变形量控制在0.5mm以内，安装后和周边防护板的拼接缝隙不超过1mm，不会出现台阶差过大影响外观的问题。安装边界上，构件的后侧折弯边完全贴靠床身的安装基准面，法兰边的沉孔深度刚好容纳M6内六角螺栓的头部，螺栓安装后不会突出法兰面，避免和滑动的防护挡板产生运动干涉。

　　很多工程师在做这类机床配件建模的时候，容易忽略折弯工艺对尺寸的影响，直接按理论尺寸画直角，实际加工出来之后孔位会偏移2-3mm，装的时候就得重新扩孔，这个模型在建模的时候就把折弯扣除量算进去了，每个折弯边的展开尺寸都做了工艺校验，激光下料之后直接折弯就能达到图纸要求的尺寸，不需要二次修整。另外法兰边上的安装孔做了位置度公差约束，相邻孔位的位置度公差控制在0.2mm以内，即使是批量加工也能保证互换性，不用每个配件单独配做。

　　在实际的设备改造场景里，这个构件还可以根据需求拓展功能，比如在框架内侧加装走线槽固定座，或者在法兰边上预留接近开关的安装孔，用来做防护门关闭状态的检测，不需要对主体结构做大的改动，因为主体的壁厚和安装空间都留了足够的余量。另外构件的表面处理方式也和原厂配件保持一致，做喷塑处理的话，模型上预留了喷塑后的尺寸余量，安装的时候不会因为涂层厚度导致装配间隙过小。

　　做这类机床结构件的三维建模，最核心的不是把外形画得像，而是要把实际加工、装配、使用过程中会碰到的问题都在建模阶段考虑到，比如折弯的工艺性、安装孔的位置度、和周边部件的干涉检查、后期维护的拆装空间，这些细节如果在建模阶段没考虑到，后续加工出来的配件装不上，反而会耽误设备维修的进度，这个模型的所有尺寸都是从实际在用的CA6140车床上测绘还原的，每一个安装面的配合公差都做了匹配，不管是用来做配件加工，还是做车床的数字化三维装配，都能直接使用，不需要再做尺寸调整。
