CA6140车床防护滑动门导轨总成结构

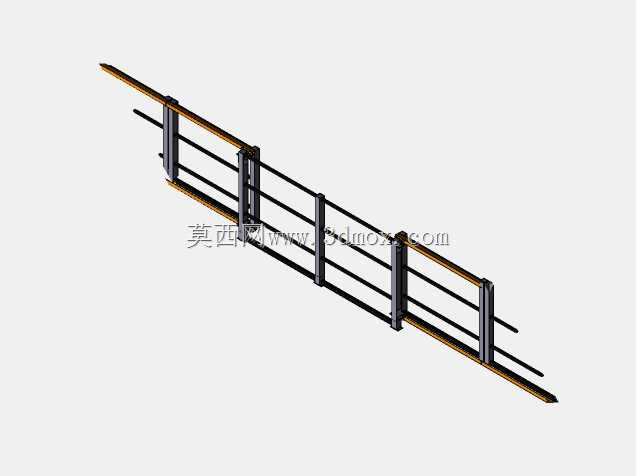

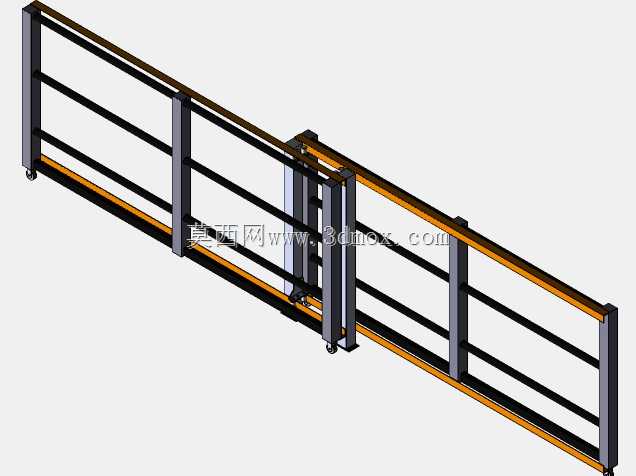

　　这套滑动门结构面向普通卧式车床加工区域的安全隔离需求，布置在CA6140这类常规车床操作侧，核心作用是在主轴旋转、刀架进给、切屑飞溅工况下形成可开合的物理屏障，既阻挡高速切屑、切削液向外甩出，也避免操作人员肢体误入卡盘与溜板运动范围。门体采用多扇错位平移的布局，沿上下两根平行长导轨完成直线滑移，门扇之间通过竖向立柱保持间距，横向杆件构成门体框架，整体沿床身长度方向延展，开合过程中不占用操作者正面的上下空间，相比翻转式护罩更适合车间狭窄工位。

　　从结构思路上看，长导轨承担门扇全部竖向载荷与侧向限位，导轨截面需要约束门扇前后方向的窜动，保证滑动时不会因切削液冲刷、切屑堆积出现卡滞；多扇门体采用错层排布，相邻门扇处于不同导轨高度或前后轨道面，全开时门扇可重叠收纳在床身端部，最大限度露出工件装卸、刀具调整所需的操作开口，全闭时各扇门首尾衔接，覆盖主轴箱到刀架行程的主要危险区域。竖向立柱不仅是门扇边框，也为横向杆件提供焊接或装配支撑，框架内侧可嵌入透明防护板或金属网板，兼顾观察切削状态与防护强度。

　　安装边界方面，导轨总长需匹配车床床身防护段长度，上下导轨的平行度直接决定门扇滑动阻力，装配时要控制两根导轨在竖直面与水平面的平行偏差，导轨端部设置止挡块，限制门扇拉出极限位置，防止脱轨；门体高度依据床身操作口高度设定，下边缘避开溜板、刀架的运动包络，上边缘与床身上部护板衔接，不留可供切屑飞出的贯通缝隙。日常使用中，导轨面需预留清洁与润滑空间，滑槽结构要考虑切屑落入后的排出路径，避免金属碎屑在滚轮或滑块处堆积造成磨损。该结构也可迁移到其他卧式金属加工设备的安全防护改造中，通过调整导轨长度、门扇数量与立柱间距，适配不同床身规格的防护开口。
