CA6140车床配套环形回转支撑零件结构

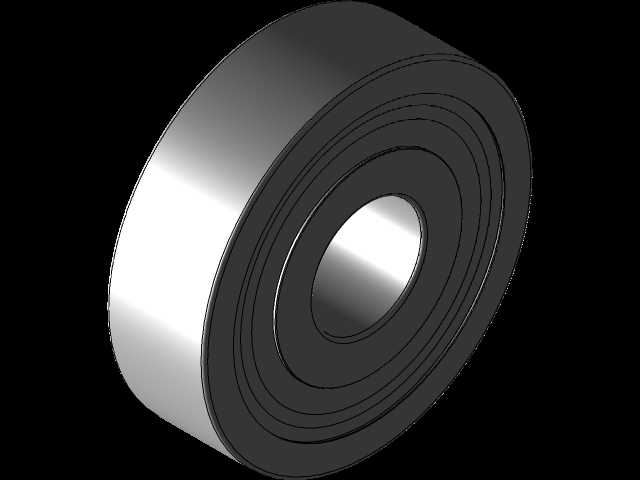

　　在普通卧式车床的主轴传动与进给辅助支撑结构中，这类带多层同轴环槽的环形零件是承担径向载荷传递、保证回转部件同轴度的核心配套件，常应用在CA6140这类通用卧式车床的主轴箱输出端、溜板箱横向进给的回转支撑位，或是刀架转位的定位配合面处，承担着回转过程中径向力的均匀分散、配合面的耐磨支撑作用，避免轴类部件在高速回转、承受切削载荷时出现径向窜动，直接影响车床加工外圆、内孔、端面时的形位公差精度。从结构设计逻辑来看，该零件采用同轴多环槽的阶梯式端面设计，并非随意设置的减重结构，每一道环槽都对应着配合部件的定位台阶：最内圈的通孔为轴件穿装位，孔径公差需严格控制在H7级精度范围内，保证与回转轴的过渡配合精度，

　　避免装配后出现间隙过大导致的回转晃动；外圈的多层环形凸台一方面是为了适配不同直径的密封件、挡圈安装，在车床切削液喷淋、金属切屑飞溅的工况下，环槽可以形成多道密封阻隔结构，阻挡切屑、切削液进入轴承配合面，减少磨粒磨损对回转精度的影响，另一方面凸台结构也能在零件承受径向切削力时，通过环形加强筋的结构原理提升零件整体的结构刚性，避免薄壁环形件在长期交变载荷下出现形变。从安装边界来看，该零件的轴向厚度需匹配车床对应安装位的腔体深度，装配时需保证零件端面与安装基准面的垂直度误差不超过0.02mm，否则会导致回转轴出现别劲现象，长期运行会加剧轴承磨损、增加传动能耗；零件外圆面与安装腔体的配合采用基孔制间隙配合，间隙量控制在0.01-0.

　　03mm之间，既方便装配时的顺利压装，也能避免间隙过大导致的零件在腔体内随轴转动，磨损安装位的基体表面。在实际加工场景中，这类零件的选材多采用45号钢经调质处理，表面硬度控制在HB220-250之间，配合面经高频淬火后硬度可达HRC45以上，兼顾芯部的韧性与配合面的耐磨性，能够承受车床连续加工时的长期交变载荷，不会出现过早的磨损或断裂问题。设计这类环形支撑零件时，需要重点考量不同工况下的载荷分布：当车床进行重切削外圆加工时，主轴端承受的径向切削力可达数千牛，零件的环形支撑面需要将载荷均匀传递到周边的轴承或箱体基体上，因此环槽的过渡位置全部采用圆角过渡，避免应力集中导致的零件开裂，圆角半径一般不小于1mm，

　　在不影响装配的前提下尽可能增大圆角，提升零件的疲劳强度。另外零件两端面的平行度公差也有严格要求，平行度误差需控制在0.015mm以内，保证装配后两侧的受力均匀，不会出现单侧偏载导致的局部磨损过快问题。在CA6140车床的日常维护中，这类环形支撑件属于需要定期检查的易损配合件，当发现环槽内的密封件老化、配合面出现磨损沟痕时，就需要及时更换该零件，避免磨损间隙扩大后影响整台车床的加工精度，更换时需要注意清理安装腔体内的切屑与油污，保证零件安装到位后无轴向窜动，再依次装配密封件、挡圈与端盖，装配完成后需手动盘动回转轴，确认转动顺畅无卡滞，才能进行后续的试车加工。从建模逻辑来看，构建该零件的三维模型时，需要先以中心轴线为基准绘制截面草图，通过回转特征生成主体结构，再对各环槽的边缘进行倒角、圆角处理，所有尺寸的标注都要以中心轴线与一端安装基准面为基准，保证尺寸链的合理性，避免出现装配时的尺寸干涉问题，建模过程中还要注意各环形凸台的宽度与深度尺寸要与对应配合的密封件、挡圈标准尺寸匹配，不能随意更改尺寸参数，否则会导致标准件无法正常安装，失去原有的密封与定位作用。
