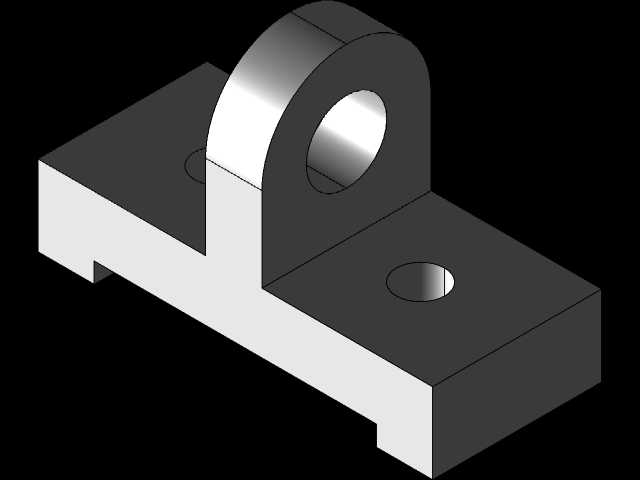

在普通卧式车床的进给箱、溜板箱周边辅助机构安装场景中,这类带立式支撑耳的安装支座是承担轴类零件铰接支撑、辅助定位的核心小型结构件,日常加工中常遇到需要在床身局部平面加装行程触发拨杆、润滑管路固定转轴、小型防护挡板铰接轴的需求,这类支座不需要承担大载荷切削力,却对安装定位精度、铰接孔的同轴度、安装贴合面的平面度有明确要求。从结构本身来看,底部为带两处安装沉孔的矩形安装底板,底板下侧设置有两处定位凸台,对应床身安装面的预制定位槽,安装时不需要额外打表找正,凸台卡入槽内即可完成X、Y方向的粗定位,再通过两个内六角螺栓穿过底板沉孔锁紧在床身安装平面上,沉孔设计可以让螺栓头完全沉入底板内部,不会突出底板上表面干涉立式支撑耳侧的零件运动。
底板上方居中位置设置立式半圆支撑耳,耳片中心加工有贯穿的铰接通孔,孔口做了0.5mm的倒角处理,既可以去除加工毛刺,也能在穿入铰接销轴时起到导向作用,避免销轴装配时刮伤孔壁影响配合精度。设计这类支座的时候,首先要匹配CA6140车床床身现有安装点位的尺寸边界,底板总长度控制在120mm,宽度控制在60mm,整体高度(从底板底面到支撑耳顶端)控制在70mm,不会和周边溜板移动的行程空间产生干涉,支撑耳的厚度设置为20mm,铰接孔直径设置为20mm,适配常规直径20mm的铰接销轴,孔的公差带选用H7,和销轴的g6公差配合形成间隙配合,既保证销轴转动灵活,又不会因为间隙过大产生铰接晃动。底板上的两个安装沉孔中心距设置为80mm,完全匹配床身对应位置原有M10螺栓的安装孔距,不需要对床身进行二次钻孔加工,直接替换原有老旧支座或者新增安装都可以直接适配,沉孔深度设置为8mm,适配M10内六角圆柱头螺栓的头部高度,锁紧后螺栓头顶面低于底板上表面1mm左右,不会产生突出干涉。支撑耳和底板的连接位置做了R3的圆角过渡,避免直角连接处的应力集中,因为车床运行过程中会产生持续的低频振动,直角连接位置长期受振容易出现应力开裂,圆角过渡可以分散应力,提升零件的抗疲劳寿命。底板下表面的定位凸台高度设置为2mm,宽度和床身定位槽的宽度采用H7/h6的小间隙配合,安装时凸台卡入槽内后,支座不会在螺栓锁紧过程中发生转动偏移,能保证铰接孔的轴线和预设的销轴轴线完全重合,
减少装配调整的工作量。从实际使用场景来看,这类支座除了用于CA6140车床的辅助机构安装,也可以通用在其他同规格卧式车床的局部改造、附件加装场景中,比如加装车床跟刀架的辅助支撑转轴、加装冷却管路的摆动铰接座、加装安全防护门的铰接定位座都可以使用这类结构,零件整体采用45号钢加工即可,不需要做复杂的热处理,支撑耳的铰接孔位置做表面淬火处理到HRC40-45,提升孔壁的耐磨性能,长期铰接转动也不会出现过快磨损导致的间隙过大问题。建模过程中需要注意几个关键尺寸的关联:首先是铰接孔的轴线必须和底板安装底面保持平行,平行度公差控制在0.02mm以内,否则销轴穿入后会出现卡滞、转动不灵活的问题;其次是两个安装沉孔的轴线必须垂直于底板底面,
垂直度公差控制在0.03mm以内,避免螺栓锁紧时出现别劲,导致支座安装后产生倾斜;另外支撑耳的两个侧面需要和底板的侧面保持垂直,对称度公差控制在0.05mm以内,保证铰接受力时支撑耳两侧的受力均匀,不会出现单侧受力过大导致的耳片变形。这类小型支座虽然结构简单,但是在机床的实际装配和改造中使用频率很高,很多现场维修人员在加装附件时会临时切割钢板焊接制作,但是焊接后的支座容易出现焊接变形,铰接孔的位置精度很难保证,采用标准化的机加工支座结构,既能保证装配精度,也能减少现场制作的工作量,提升设备改造和维修的效率。在外形安装边界上,支座的所有棱角位置都做了倒钝处理,没有尖锐的边角,避免装配和维护过程中划伤操作人员,底板的四个角做了R5的圆角,既减少了应力集中,也能避免直角边角和床身其他零件产生磕碰。支撑耳顶端的半圆结构半径和铰接孔的中心距保持一致,也就是支撑耳的壁厚均匀,加工时可以采用一次铣削成型,减少加工工序,提升加工效率,壁厚均匀也能保证热处理时的变形量均匀,不会因为壁厚差异导致淬火后孔的变形超差。
