壁挂式LED茶灯支撑固定座结构设计

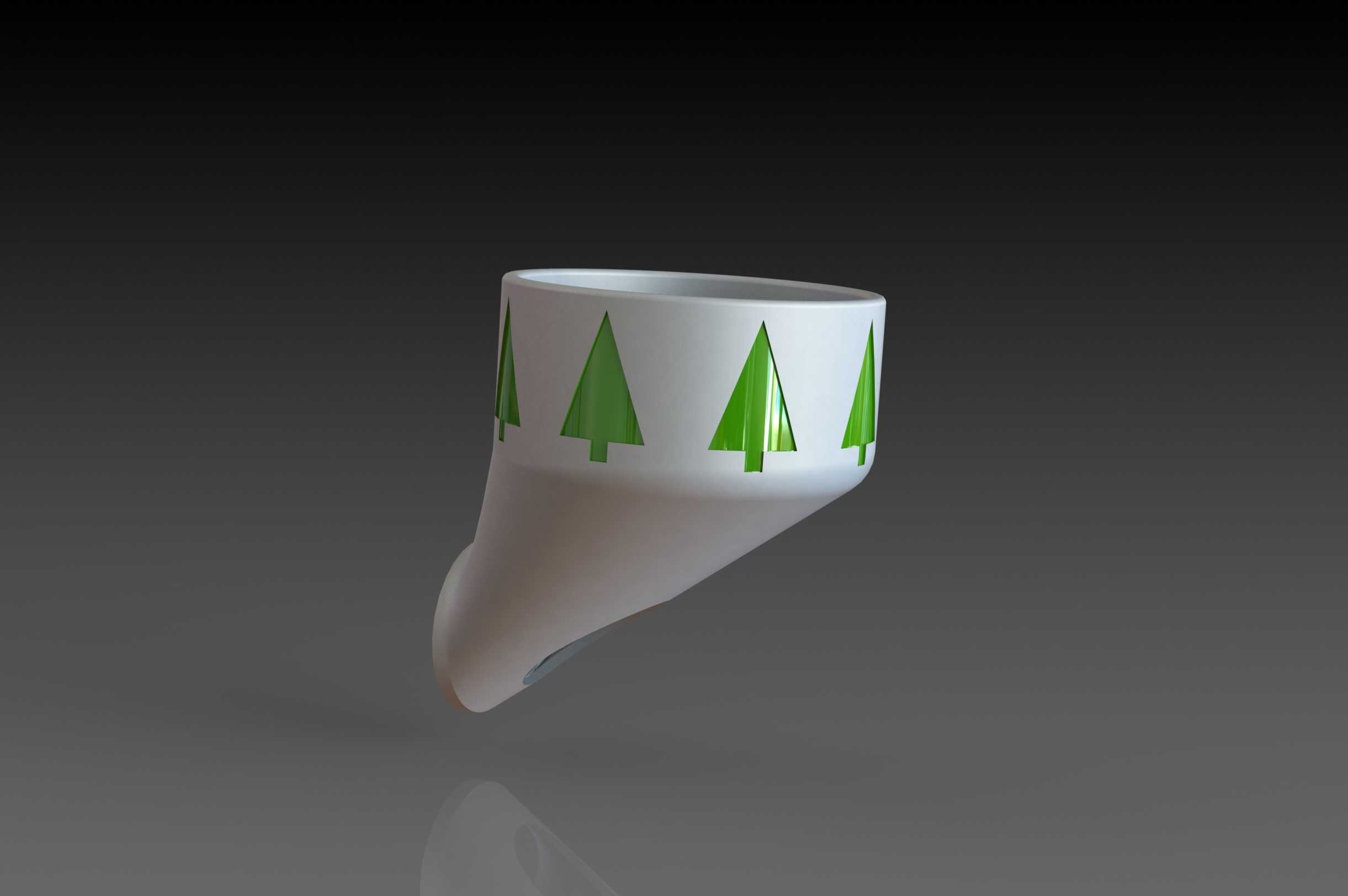

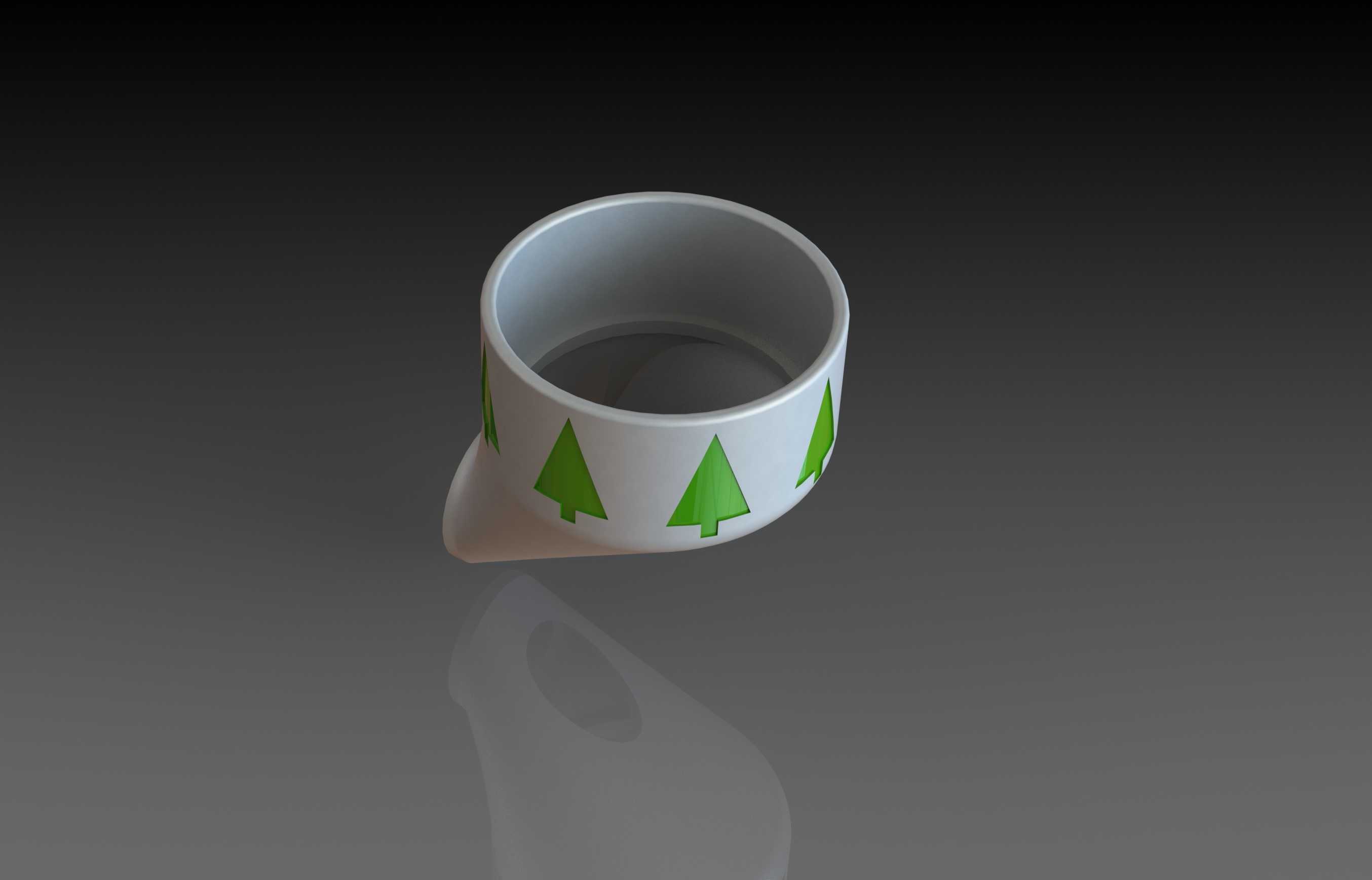

　　这款壁挂式茶灯支撑结构，主要面向室内墙面装饰照明场景设计，适配常规尺寸的LED茶蜡类小型光源，可安装在客厅背景墙、卧室床头侧墙、餐厅卡座旁墙面等位置，替代传统桌面摆放的茶灯座，释放桌面置物空间，同时避免桌面放置时被误碰倾倒的风险，尤其适合小户型空间、民宿主题墙面、商业休闲区的氛围照明布置。从功能实现层面看，结构分为上部的灯体承托腔与下部的壁挂连接段两部分，上部承托腔采用上宽下窄的锥台形内腔设计，内壁贴合常规LED茶灯的外轮廓曲面，放入后可依靠锥面的自限位作用固定灯体，无需额外设置卡扣或锁紧结构，取放灯体时直接插拔即可，操作便捷；承托腔的上口边缘做了圆弧过渡处理，既避免取放灯体时刮蹭灯体外壁，也能减少日常清洁时的积灰死角。

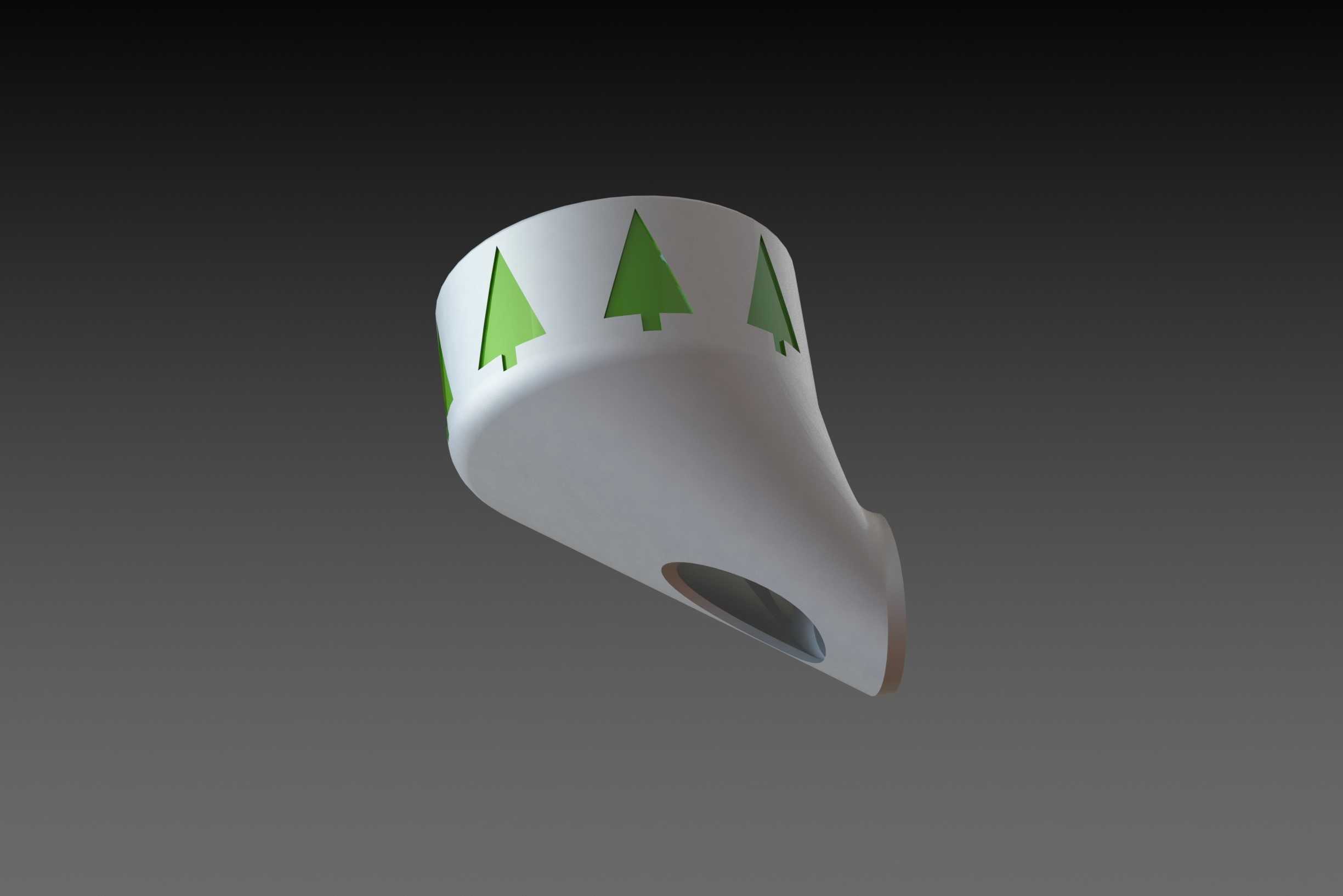

　　承托腔外壁设置的树形凸起结构，并非单纯的装饰造型，其凸起高度控制在1.5mm左右，沿周向均匀分布，一方面可以增加外壁的摩擦力，在需要挪动整个支架时方便手持施力，另一方面凸起结构可在承托腔外壁形成均匀的加强筋效果，提升薄壁腔体的抗形变能力，即便采用PLA等刚性偏低的3D打印材料制作，也能避免长期承托灯体出现腔口扩径变形的问题。下部的壁挂连接段采用斜向延伸的流线型结构，与上部承托腔做一体化平滑过渡，不存在直角拼接的应力集中区域，连接段的末端设置有壁挂安装位，可适配自攻螺丝或无痕粘钩两种安装方式：当采用螺丝安装时，安装位的沉孔设计可将螺丝头部完全埋入结构内部，不会突出表面刮蹭墙面或影响美观；当采用无痕粘钩安装时，

　　连接段末端的平面可与粘钩挂接面完全贴合，挂接后整体结构的重心落在安装位的正下方，不会出现前倾歪斜的情况。设计过程中对安装边界做了明确的尺寸限定：承托腔的上口内径适配直径38mm至42mm的标准LED茶灯，深度设置为45mm，可将灯体整体容纳在腔体内，仅露出顶部的发光面，避免光线从侧面漏出影响氛围效果；壁挂安装后，整个支架向外突出墙面的距离控制在65mm以内，不会对过往人员造成磕碰，也不会占用过多的墙面外空间；连接段与墙面的贴合面宽度设置为20mm，即便是采用粘胶安装，也能提供足够的粘接面积，保证承重能力满足单颗LED茶灯的重量要求，长期使用不会脱落。从结构受力角度分析，整个支架采用等壁厚设计，壁厚统一设置为2.2mm，

　　既能够满足承重所需的结构强度，又能尽可能减少材料消耗，适配3D打印、小批量注塑等多种加工工艺；承托腔与连接段的过渡位置做了局部加厚处理，加厚区域的壁厚渐变过渡，不会出现壁厚突变导致的加工缩痕问题，同时该位置是整个支架受力最大的区域，当灯体放入承托腔后，重力会对过渡位置产生持续的弯矩作用，局部加厚的设计可有效提升该位置的抗弯曲强度，避免长期使用出现断裂。在实际使用场景中，这款支架还可根据安装位置的不同调整安装角度，连接段的安装孔位设计预留了5度的角度调整余量，安装时可根据墙面高度、照射需求微调支架的俯仰角度，让茶灯的光线投射到预设的区域，比如安装在床头侧墙时，可将角度微调至向下倾斜10度左右，让光线刚好覆盖床头柜区域，不会直射人眼造成眩光；安装在餐厅背景墙时，可调整至水平状态，让光线均匀投射在墙面，烘托用餐氛围。结构的外表面全部采用光滑曲面过渡，没有尖锐的棱角，即便安装在人员活动频繁的区域，也不会造成磕碰伤害；内腔底部预留了0.5mm的微小透气间隙，避免LED茶灯工作时产生的微弱热量在腔体内积聚，延长灯体的使用寿命，同时间隙尺寸足够小，不会出现灯体滑落的问题。
