M10细牙内螺纹空心圆柱连接套

　　在精密机床进给机构、小型液压阀组集成块、自动化检测工装的定位连接环节，这类带M10×1细牙外螺纹的空心圆柱零件应用频次极高，很多初次接触工装设计的工程师容易忽略这类小零件的细节设计，往往直接调用标准件库的模型，实际装配时才发现干涉、螺纹旋合长度不足、密封面压合不均等问题。

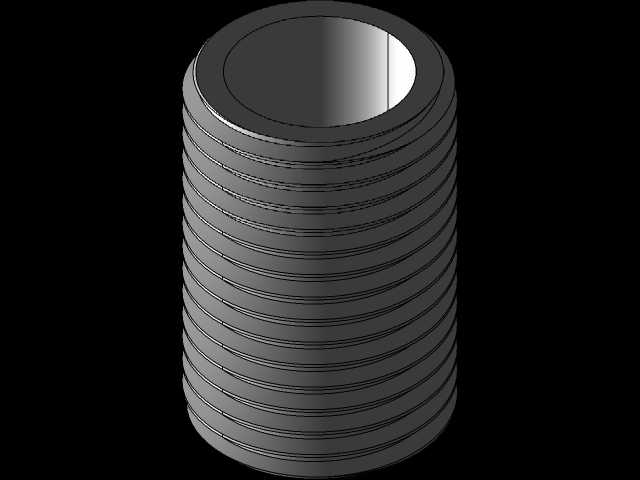

　　从结构功能来看，这个零件本质是外螺纹空心连接衬套，通体加工连续的M10×1细牙外螺纹，牙型角60度，螺距1mm，相比同公称直径的粗牙螺纹，细牙螺纹的螺距更小，螺纹升角更低，自锁性能更优异，同时牙型高度更小，对基体薄壁件的强度削弱更低，适合用在壁厚较薄的阀体、工装板上做穿线、通油、通气的过渡连接，中间的通孔可以走直径8mm以内的气管、信号线或者小直径的顶杆，通孔与外螺纹的同轴度控制在0.02mm以内，避免穿装杆件时出现卡滞。

　　设计这类零件的时候，首先要明确安装边界：零件总长度15mm，意味着对应的基体安装螺纹孔的有效旋合深度不能低于12mm，要预留3mm左右的露出长度用来装锁紧螺母或者压合密封垫片，外螺纹的大径控制在9.97-9.99mm之间，中径公差带选6g，保证和标准内螺纹件旋合时的间隙合理，不会出现过紧咬死或者过松旷动的问题。零件两端都做了0.5mm的45度倒角，一方面是去除机加工后的锐边毛刺，避免装配时割伤操作人员的手部或者刮坏密封件，另一方面倒角可以起到导向作用，对准螺纹孔的时候不需要反复调整角度，直接旋入即可，能提升现场装配的效率。

　　从实际使用场景来说，在CA6140这类普通车床的小拖板微调机构改造中，这类零件可以替换原有磨损的调节螺杆衬套，因为细牙螺纹的微调精度更高，每旋转一圈进给量只有1mm，比粗牙螺纹的1.5mm进给量更适合做微量进刀的调整，能提升小零件车削时的尺寸控制精度；在小型气动工装的气路排布中，这个空心螺纹套可以直接拧在工装板的螺纹孔上，两端接内径8mm的气管，不需要额外加装管接头，减少了气路的泄漏点，同时整体长度只有15mm，不会在工装板外侧突出过多，避免和周边的气缸、传感器产生安装干涉。

　　建模的时候要注意螺纹收尾的处理，不能把螺纹直接做到零件的两个端面，要在距离两端1mm的位置做螺纹退刀槽，退刀槽宽度1.2mm，槽径比螺纹小径小0.2mm，方便车床加工螺纹时退刀，也能保证和配合件的端面完全贴合，不会因为螺纹收尾的不完整牙型导致两个连接面之间出现缝隙。零件的材质一般选304不锈钢或者45号钢调质处理，如果是用在有腐蚀的工况下，比如切削液喷淋的机床内部，选304不锈钢可以避免生锈卡死，如果是用在受力较大的锁紧位置，选45号钢调质到HRC28-32，能保证螺纹的强度，不会因为反复锁紧出现滑牙的问题。

　　很多工程师在选型这类零件的时候，容易忽略通孔的粗糙度要求，如果是用来通压缩空气或者液压油，通孔的粗糙度要控制在Ra1.6以下，避免内壁的铁屑残留刮坏后续穿装的密封件，如果只是用来穿电线，粗糙度放宽到Ra3.2也能满足使用要求。另外外螺纹的表面要做氧化处理或者镀锌钝化，提升防锈能力，尤其是在车间潮湿的环境下，没有表面处理的钢制零件很容易在一周内就出现浮锈，时间长了和基体螺纹锈在一起，后期维修拆卸的时候非常麻烦，甚至会拧坏基体上的螺纹孔，造成更大的维修成本。

　　在装配这类零件的时候，一般会在螺纹表面涂抹少量的二硫化钼润滑脂，尤其是钢制零件和铝制基体配合的时候，润滑脂可以避免两种不同金属直接接触产生电化学腐蚀，也能让螺纹旋合更顺畅，后期拆卸的时候不会出现咬死的问题。如果是用在有密封要求的位置，要在零件的贴合端面加装1mm厚的紫铜垫片或者丁腈橡胶垫片，旋紧的时候扭矩控制在8-10N·m即可，不要过度拧紧，否则会因为薄壁空心结构的刚性不足，导致零件出现变形，中间的通孔缩径，影响内部杆件或者流体的通过。
