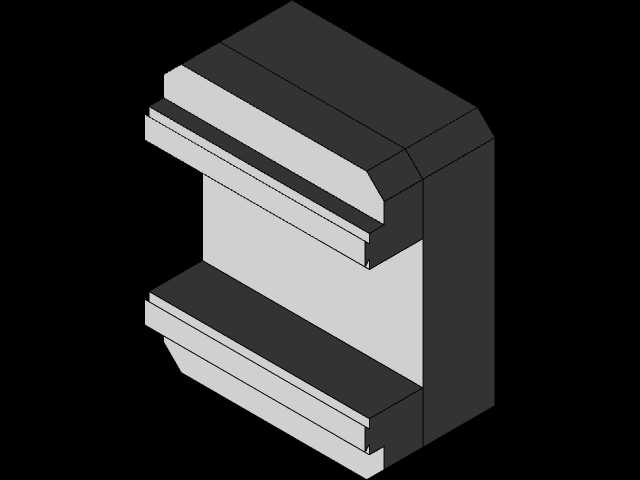

自对中锯齿燕尾式精密机用虎钳结构

　　在常规金属切削加工的装夹环节里，普通平口钳往往难以兼顾异形件对中定位、小尺寸毛坯夹持稳定性的双重需求，这款自对中VISESerrated燕尾钳口的结构设计，正是针对批量小件加工、燕尾型面工件装夹的痛点做的定向优化。从实际应用场景来看，这类钳体结构多适配于铣床、磨床、线切割设备的工作台装夹，尤其是在加工带有燕尾配合面的机床导轨镶条、小型燕尾滑块类零件时，不需要额外制作定制软爪，依靠钳口本身的型面贴合就能完成定位，能大幅缩短单件装夹的辅助时间。

　　从功能特性上看，钳口的锯齿型面做了等距排布的细齿设计，齿尖角度经过淬硬处理，夹持毛坯面时能嵌入工件表层0.1-0.2mm，相比光面钳口的静摩擦系数提升40%以上，即使是承受较大的铣削侧向力，也不会出现工件滑移、抬刀的问题。自对中结构的核心是钳体内部的双向丝杠传动，两侧钳身的移动行程完全同步，装夹时不需要反复打表找正工件中心，对于需要保证两侧加工余量均匀的轴类、对称型零件，能把装夹找正的时间压缩到普通平口钳的三分之一。燕尾型的钳口轮廓不是等宽设计，靠近钳身根部的位置做了1:50的斜度退让，一方面是避让工件本身的燕尾倒角，避免装夹时钳口与工件已加工面发生干涉，另一方面也能在夹持长条形燕尾零件时，保证整个配合面的接触压力均匀，不会出现局部夹伤工件表面的情况。

　　设计思路上，整个钳体的基体采用整体式箱型结构，没有多余的减重镂空，目的是保证装夹时的整体刚性，避免重切削时钳身产生共振振纹。钳口与钳身的连接采用可拆卸式的螺钉锁紧结构，锯齿燕尾钳口属于易损件，当齿尖磨损到夹持力不足时，可以直接更换钳口模块，不需要更换整个钳体，能降低车间的工装维护成本。双向丝杠的螺距选用5mm的梯形螺纹，相比普通三角螺纹，梯形螺纹的传动效率更高，自锁性能也更稳定，即使在加工过程中产生切削振动，丝杠也不会出现松动退扣的问题，钳身的导轨面做了淬硬处理，硬度达到HRC48-52，长期反复滑动也不会出现导轨面拉伤、间隙过大的问题。

　　从安装边界和外形尺寸来看，钳体底部的定位键槽采用标准18mm宽度设计，能直接适配大多数机床工作台的T型槽规格，不需要额外加工转接板。钳身的总高度控制在120mm以内，安装在常规立式铣床工作台上时，不会超出设备的Z轴行程下限，配合平口钳的转盘底座使用时，也能满足任意角度的斜向加工装夹需求。钳口的最大张开量为120mm，最小夹持尺寸可以到8mm，覆盖了绝大多数小型机械零件的装夹尺寸范围，钳口的燕尾角度采用行业通用的55度设计，和大多数标准燕尾型零件的配合角度一致，不需要额外调整钳口角度就能直接装夹。在实际使用中，这类钳体还可以配合角度垫铁使用，完成带斜度的燕尾零件加工，锯齿面在夹持有色金属零件时，可以在钳口表面垫0.5mm厚的铜皮，避免齿尖压伤工件的已加工表面，整体结构没有复杂的异形曲面，加工工艺性好，普通的铣削、磨削设备就能完成全部零件的加工，适合车间自制或者批量生产作为通用工装使用。
