100mm行程转盘式圆虎钳结构设计

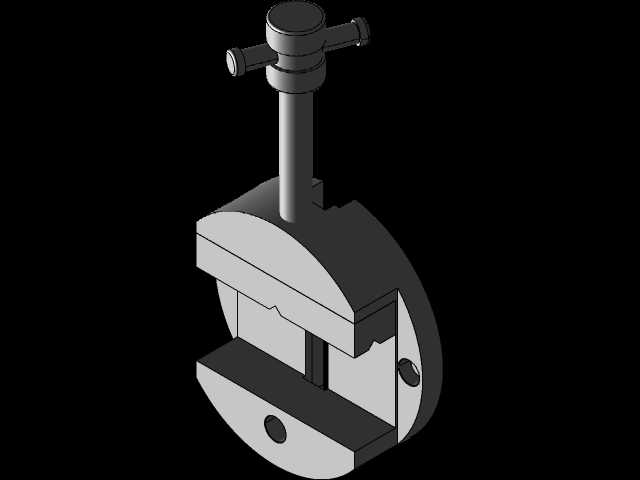

　　在常规机加工车间的工位布局里，这类带转盘结构的圆虎钳，多布置在台式钻床、小型铣床、钳工台的核心操作区域，承担小尺寸金属、非金属工件的夹持固定作业，相比普通固定式平口钳，其自带的转盘底座可以在不松开工件的前提下，快速调整工件的加工角度，适配斜孔钻削、斜面铣削、多角度锉修等多工序加工需求，减少工件反复装夹带来的定位误差，提升小批量多工序加工的作业效率。从结构设计逻辑来看，这款虎钳的整体采用圆形底座作为承载基础，底座上预留的固定孔位可以适配常规钳工台、机床工作台的T型槽安装间距，安装时通过T型螺栓将底座与工作台面锁紧，保证夹持作业时整体结构无窜动、无偏移。虎钳的夹持部分采用固定钳身与活动钳身配合的结构，

　　活动钳身通过顶部的T型丝杠带动实现开合动作，丝杠顶端的十字手柄采用大力臂设计，操作人员无需借助加力杆，仅通过手部施力即可获得足够的夹持力，避免薄壁工件因夹持力过大出现变形，同时也能保证常规钢件、铝件加工时的夹持稳定性。转盘结构的设计采用了圆周刻度标识，操作人员可以根据刻度快速旋转到需要的加工角度，转盘锁紧机构布置在钳身侧部，锁紧后可以完全消除转盘的配合间隙，避免加工过程中出现角度偏移，相比无刻度的普通转盘虎钳，角度调整的精度可以控制在1度以内，满足常规机加工的角度定位要求。这款虎钳的最大开合行程为100mm，可以覆盖绝大多数小型机加工零件的夹持尺寸，钳口部分采用可拆卸式设计，当钳口出现磨损、磕碰损伤时，可以快速更换备用钳口，

　　无需整体更换虎钳主体，降低车间工装的维护成本；钳口表面加工有交叉防滑齿纹，加持表面光滑的工件时可以有效避免工件打滑，同时针对需要保护表面光洁度的工件，也可以在钳口处加装铜质、尼龙材质的软钳口垫，避免夹伤工件表面。从安装边界来看，这款虎钳的整体圆形底座直径控制在150mm以内，整体高度不超过280mm，安装后不会占用过多的工作台操作空间，在小型台式设备上安装时，也不会与设备的主轴、进给机构产生运动干涉，适配多数中小型机加工设备的工作台安装尺寸。在实际使用场景中，这类转盘圆虎钳不仅适用于常规的金属切削加工作业，在模具修配、零件打标、小型工件装配等工位也有广泛应用，比如在小型零件的焊接工位，

　　通过转盘调整角度可以让操作人员无需挪动身体即可完成不同焊缝的焊接作业，降低作业疲劳度；在零件检测工位，夹持工件后旋转转盘可以快速完成工件不同形位公差的检测，减少工件的搬动次数。结构设计上，这款虎钳的所有活动配合面都预留了润滑脂加注通道，日常维护时只需定期在丝杠、转盘配合面加注润滑脂，即可保证机构动作顺畅，避免长期使用出现卡滞、磨损过快的问题；整体主体结构采用铸铁材质铸造后经时效处理，消除内部应力，长期使用不会出现钳身变形，保证夹持精度的长期稳定性，钳身的所有加工面都经过磨削处理，固定钳身与活动钳身的配合面平面度控制在0.02mm以内，保证夹持工件时的平行度要求，避免工件装夹出现倾斜导致加工尺寸超差。丝杠部分采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的承载能力更强，耐磨性能更好，长期频繁开合使用也不会出现螺纹滑牙、间隙过大的问题，丝杠与活动钳身的连接部位采用间隙可调结构，当长期使用出现配合间隙时，可以通过调整端部的锁紧螺母消除间隙，保证夹持时的进给精度，避免出现夹持空程。转盘与底座之间采用止口配合结构，配合面经过精车加工，旋转时的同轴度误差控制在0.03mm以内，旋转到任意角度锁紧后，钳身的中心高度都不会出现偏移，保证加工时的位置精度。
