三角铰接式多孔调节安装固定支架

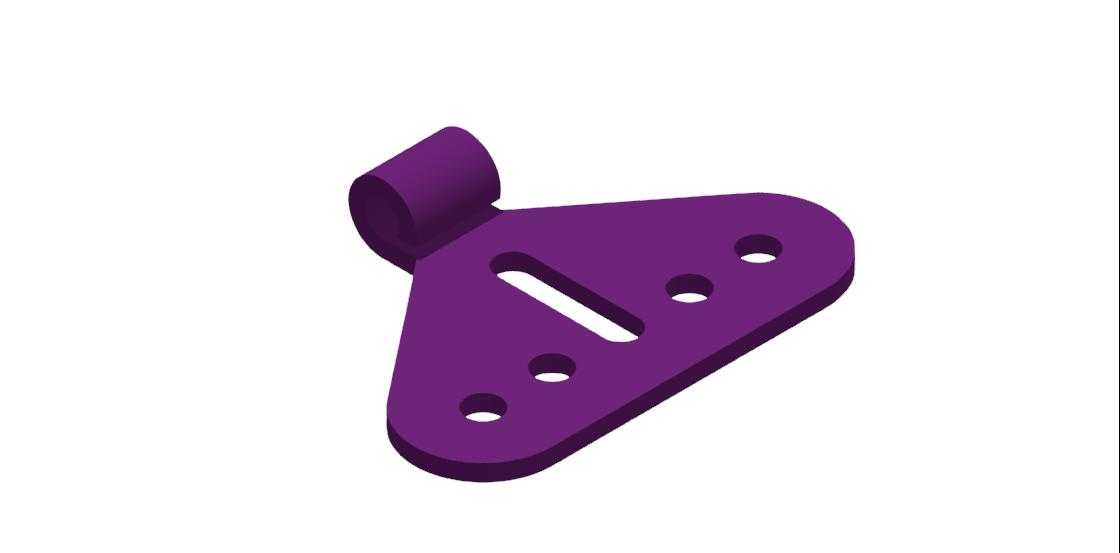

　　这类三角铰接式多孔调节支架，在轻工装配线、小型物料输送机架、非标工装夹具的辅件配置里应用十分广泛，日常做设备改型、工位工装搭建时经常会用到这类结构件。从结构功能来看，端部的卷边铰接筒是核心的活动连接部位，内径匹配常用的圆钢销轴，装配后可实现支架绕销轴的角度偏转，适配不同安装面的倾角需求，避免刚性连接带来的装配应力集中，在需要小幅角度调整的支撑场景里，这种铰接结构能抵消安装面的平面度误差，降低配合面的加工精度要求，减少现场装配的修配工作量。主体采用三角板式结构，并非随意选型，三角形的几何稳定性可以在同等板材厚度下获得更高的结构刚度，相比直板支撑件，三角结构能承受更大的垂直载荷与侧向倾覆力矩，

　　板材厚度可根据实际载荷等级选用3-8mm的冷轧钢板或者铝合金板材，兼顾强度与自重控制。板面的开孔设计有明确的功能区分，长条形的腰型孔是核心的调节位，可实现支架沿腰孔长度方向的位置微调，补偿安装时的孔位偏差，也能在设备运行过程中预留少量的位移余量，避免温度形变带来的结构卡滞；其余四个等径圆孔为固定安装孔，孔径匹配常用的M6、M8内六角螺栓规格，孔位沿三角板的受力方向均匀排布，螺栓锁紧后受力均匀，不会出现局部应力过大导致的板材变形。做这个零件的三维建模时，首先要确认铰接筒的同轴度公差，卷边成型的筒体内壁与三角板主体的垂直度需要控制在0.1mm以内，否则销轴装配后会出现卡滞，偏转角度不顺畅；腰型孔的两端圆弧需要与直边段相切过渡，

　　避免线切割或者铣加工时出现接刀痕，减少应力集中点，延长零件的疲劳寿命。安装边界方面，铰接筒的轴向长度要略小于三角板的厚度方向尺寸，避免装配时与相邻的铰接侧板出现干涉，筒体外径与三角板连接处需要做圆角过渡，不能出现直角尖角，一方面是减少冲压或者铣加工时的应力开裂风险，另一方面也避免安装时划伤操作人员。四个固定圆孔的孔边需要做0.5mm的倒角，去除钻孔或者激光切割产生的毛刺，保证螺栓安装时端面贴合平整，锁紧力矩稳定。实际选型使用时，若用于有振动的工况，比如振动料斗的支撑支架，可在铰接筒内加装铜套或者自润滑轴套，减少铰接部位的磨损，延长维护周期；固定孔装配时可加装平垫与防松垫圈，避免设备运行时螺栓松动。

　　这类支架的优势在于集成了铰接调节与位置微调功能，不需要额外加工复杂的调节结构，单个零件即可实现两个维度的安装调整，在小型非标设备的搭建中能大幅减少零件种类，降低装配复杂度，很多教学类的机械结构练习也会选用这类零件作为建模案例，因为它涵盖了拉伸、切除、卷边成型、圆角倒角等多个常用的建模特征，能很好地练习特征建模的逻辑与工程化设计的思维，建模过程中需要时刻考虑加工工艺的可行性，比如腰型孔的宽度不能小于板材厚度，否则加工时容易出现断刀，铰接筒的卷边半径要符合板材冲压的最小弯曲半径要求，避免弯曲部位出现开裂。
