三色指示灯嵌入式安装基座结构设计

　　这款三色指示灯安装基座，主要面向工业设备操作面板、控制柜门板的嵌入式指示灯安装场景，在机床操作站、自动化生产线工位旁的控制盒、小型设备的状态提示面板上都能适配使用，核心作用是给红、绿、蓝三色状态指示灯提供稳定的安装载体，同时兼顾安装后的面板平整度与接线防护需求。从实际使用的角度出发，这类安装基座需要匹配标准面板开孔尺寸，安装后基座主体嵌入面板内部，仅指示灯发光面与面板表面齐平，避免突出的灯体被现场作业的工具、工件磕碰损坏，也能减少积灰堆积在灯体缝隙里，降低日常维护的清洁工作量。

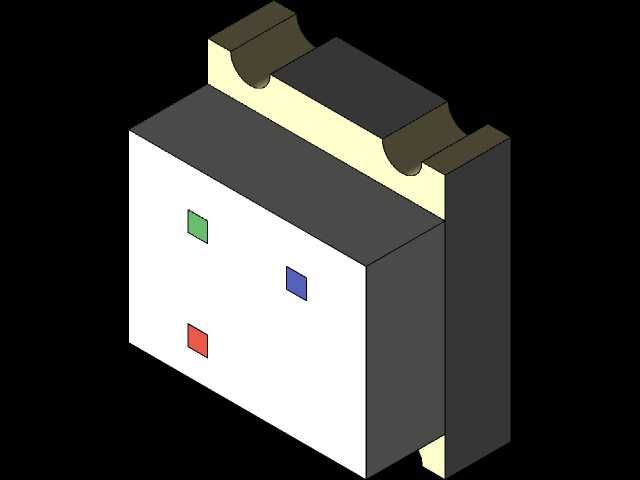

　　设计过程中首先考虑的是安装边界的适配性，基座整体采用方块式主体结构，侧边设置的带圆弧缺口的卡接结构，是针对薄板类面板安装设计的快装结构，不需要额外的固定螺丝，将基座推入对应尺寸的面板开孔后，侧边的弹性卡边会自动卡在面板背面，配合基座前端的限位台阶，就能实现基座在面板上的轴向固定，安装时单人即可完成操作，不需要在面板背面预留拧螺丝的操作空间，对于内部布线密集的小型控制柜来说，这种安装方式能大幅节省内部空间，也能提升装配效率。基座正面预留的三个方形灯位安装孔，分别对应红、绿、蓝三种状态指示灯，三个孔位的位置排布避开了基座内部的走线空间，每个灯位后方都预留了足够的接线余量空间，能适配常规的焊接式接线端子或者插簧式接线端子，不会出现接线后端子挤压基座内壁导致灯体安装不到位的问题。

　　从结构强度的角度考量，基座主体的壁厚设置兼顾了绝缘性能与结构刚性，采用绝缘工程塑料材质的前提下，壁厚既能保证安装卡接时的弹性形变需求，不会因为反复拆装出现卡边断裂的问题，也能在设备运行产生振动的工况下，保持灯体安装位置的稳定性，避免灯体出现偏移导致灯光照射角度歪斜。基座背部的走线开口采用半开放设计，既方便指示灯的线束从开口处引出接入设备内部的控制回路，也能在一定程度上阻挡设备内部的杂物、导线头掉落到灯体后方，避免出现短路隐患。

　　在实际选型适配时，需要注意基座的整体嵌入深度要匹配控制柜或者操作面板的内部纵深，避免基座安装后与内部的线槽、继电器等元件发生干涉，这款基座的嵌入深度做了优化设计，相比同类型的金属安装座更薄，适配1.5mm到3mm厚度的钢板、亚克力面板都能实现可靠卡接，不需要根据面板厚度额外调整卡接结构。三个灯位的中心距按照常规工业指示灯的安装间距设置，既不会因为间距过小导致灯光出现混色，也不会因为间距过大占用过多的面板空间，每个灯位的方形开孔尺寸匹配标准方形指示灯的安装尺寸，灯体装入后通过孔位周边的定位筋实现周向固定，不会出现灯体转动导致标识方向错位的问题。

　　从现场使用的场景来看，这类嵌入式指示灯基座多用于设备的运行状态提示，绿色对应设备正常运行、红色对应设备故障或者急停状态、蓝色对应设备待机或者参数调试状态，基座的安装结构保证了灯光从正面均匀射出，不会出现侧边漏光的问题，在车间正常照明的环境下，操作人员在3米范围内就能清晰识别灯光状态，不会因为漏光或者灯光发散导致状态误判。基座的前端面与面板安装后保持齐平，日常擦拭面板清洁时不会出现清洁死角，也不会因为突出的结构勾挂操作人员的工作服或者工具，提升了操作现场的安全性。

　　设计时还考虑了不同使用场景的适配性，基座的卡接结构圆弧过渡处理，推入面板开孔时不会刮伤开孔周边的喷涂层或者面板表面，对于表面做了喷塑处理的控制柜门板，安装后不会破坏表面的防腐层，也不会出现安装缝隙不均匀的问题。基座内部的灯位安装槽做了导向设计，装入指示灯时顺着导向槽推入即可到位，不需要反复调整灯体位置，能有效提升批量装配时的作业效率，在生产线批量组装控制柜时，这种快装结构相比传统的螺丝固定方式，能缩短单台设备的指示灯安装时间，降低装配工人的劳动强度。
